camera moudle中图象成型方向问题r
05-08

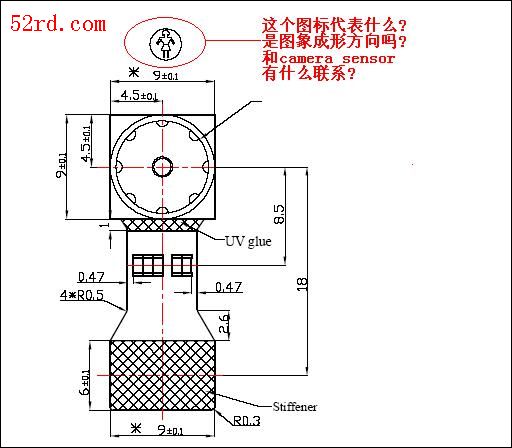

一般在camera module规格书里有图象成形方向标志(见图片),图中camera module得sensor是1280Hx1024V,但我对这个图象标志不明白希望各位高人指点.谢谢.
camera moudle中图象成型方向问题r
是成像的方向,这就是说当你按照图中的方向安装相机模组时,成像是正确的。一般sensor只支持180度的镜像,不支持90度的翻转,所以上图你可以上下安装相机模组,但不可以左右安装,否则lcd就不能正确显示! ************************I believe I can fly! ************************
COMS Sensor 一般是按照显示器的模式来显示的,一般是5:4 或者4:3 格式,就是说横轴是4,纵轴是3,那个小人就是表示与sensor 是按照横4竖3 的位置放置的,
这个人头方向 毫无意义 而且容易使人混淆 概念 楼上的说的很好~~~
90读翻转是可以的,只是看你如何行列扫描显示数据~
90 度翻转的话要重新定义 Fpc 了
只要不是和LCD成90度就可以,其他旋转,镜像都可以通过sensor的参数来调
这种规格的sensor,如果LCD是竖着的话,sensor顺着LCD安装,出来的数据rotate 90度是不可避免的
3#讲的好
