mini-USB接口的耳机检测
05-08

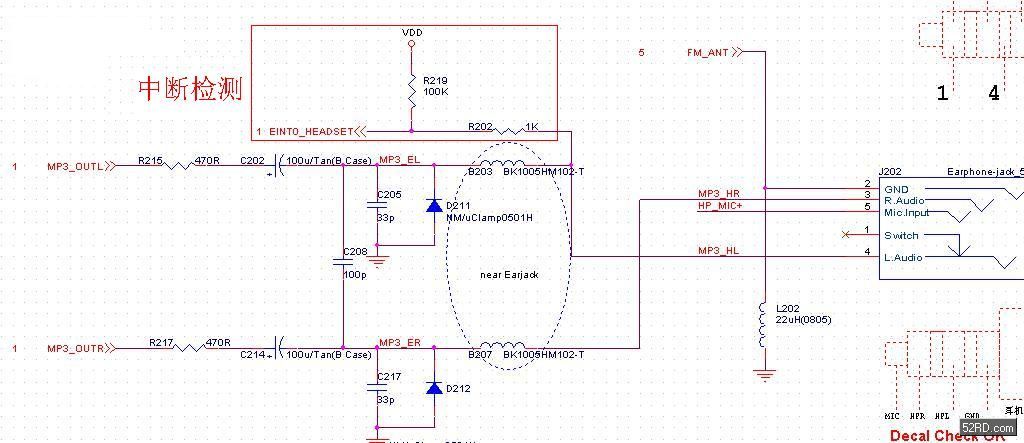

当耳机插入手机的时候,会有个检测手机插入的引脚来检测手机插入,从而进行接下来的操作。这个检测引脚大家可以通过下面的一个原理图看出来是如何工作的。
但是对于mini-USB接口的耳机呢?
从下面图可以看出,耳机插入后,检测脚电压会变低。但是我看到的usb接口的耳机的检测脚是DP_RXD,这个脚经过一个电阻直接接的电源IC(稳压管无关哈)。应该说通过电源IC检测耳机的插入,但是怎么能够实现检测呢? 是电源IC里面自带一个类似于下面原理图的电阻么?如果是这个样子的话,比较好理解,可以直接检测么?
但是对于mini-USB接口的耳机呢?
从下面图可以看出,耳机插入后,检测脚电压会变低。但是我看到的usb接口的耳机的检测脚是DP_RXD,这个脚经过一个电阻直接接的电源IC(稳压管无关哈)。应该说通过电源IC检测耳机的插入,但是怎么能够实现检测呢? 是电源IC里面自带一个类似于下面原理图的电阻么?如果是这个样子的话,比较好理解,可以直接检测么?
mini-USB接口的耳机检测
插上耳机后,DP_RXD脚电压为0.
看过大家一些帖子 弄清楚了
昨天晚上也有些糊涂 晕了
大家有没有用mini-USB接口做过USB,充电器,耳机三合一街口的经验啊,具体是怎样实现的呢?
也请小编把自己的经验拿出来share一下哦
多谢了!
如何实现耳机接听、挂断电话呢
