音频LC滤波

关键是，这样微调，如何判定微调的方向和效果
判断微调的方向，显然要求懂得这个电路的原理
判断微调后的效果，估计要测试仪器来判断吧
但是，当一个电路的可变参数有好几项时，如何动手微调?LC电路调电感还是调电容?
原理啊原理，在实际电路里，当元器件混杂了寄生参数时，感觉很难把握方向。需要多尝试尝试

[QUOTE][/QUOTE]

音频LC滤波

[QUOTE][/QUOTE]

音频LC滤波

L＝120nH
接地C＝56pF
两路之间的C＝39pF

低通滤波器 截止频率 搜索这两个关键字相关的看看应该就明白的差不多了. ~

没有那么简单吧
音频上的LC往往是做EMI用的，而这些信号往往是高频信号，所以此时的电感和电容的
寄生效应明显，无法简单的以纯粹的LC电路处理，你去看看L或者C的真正等效电路，在高频时，几乎无法以理论计算得到滤波器的截止频率

顶一下
哪位牛人来讲解一下啊

再顶一下

我们用的 接地的两个电容一般是33pF 两路中间的电容是100nF
一直都没有搞清楚这几个电容的值是计算出来的,还是经过无数先辈的测试经验流传下来的.
对于两路中间的电容的作用 我的理解是 为了使部分频率的信号可以互通使得左右两路的部分
信号同步. 还有有的时候左右耳机不同步的现象(就那种有立体声环绕的感觉)是不是也是由于
两路中间的这个电容的原因. (下一步自己准备把两路中间的电容去掉,做下测试...)
明白原理的大虾出来吼一下吧 小弟们就不用揣测,彷徨了

Filters are used to eliminate conducted interference on ca-
bles and wires,and can be installed at either the souce or

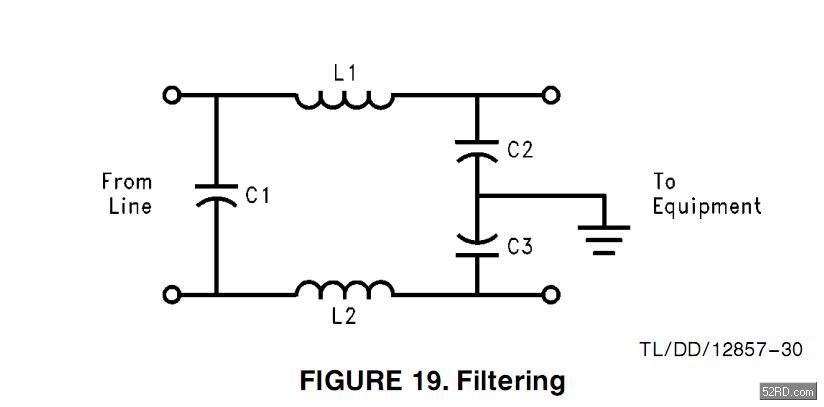

the victim。 Figure 19 shows an AC power-line filter，The values
of the components are not critical；as a guide ，the capacitors
can be between 0.01uF and 0.001uF，and the inductors are nominally
6.3uH。Capacitor C1 is designed to shunt any high_frequency
differential-mode currents before they
can enter the equipment to be protected,Capacitors C2 and
C3 are included to shunt any common-mode currents to ground.
The inductors ,L1 and L2， are called common-mode chokes，and are placed in
the circuit to impede any common-mode currents。[/COLOR]

音频LC滤波

刚从一个关于EMI的文章里面看到这部分..发现惊人的相似
有没有哪位大虾吧蓝色的部分用行话给翻译一下呀... 看英文看的还是不太明白诶..

顶一下,我也想知道

这段话的意思是：c1是用来规避差分噪声的，C2，C3还有L1，L2是用来规避和阻碍共模噪声的。关于这两个噪声的定义，建议上网去搜索一下吧

能共享下你的资料吗?

2楼正解 电波速度一定，根据接收发射时间差来计算距离, 13楼翻译的意思基本没错 ，但是具体实现机理，比如C1抑制高频可以理解，但是为什么是差分噪声呢 我初学

一般在实际电路中往往是经典电路再微调

建议先看一些EMC的书籍再说，先了解一下什么是差分干扰，什么是共模干扰以及产生的机理，再从电容的特性和电感的特性就知道其原理了。
