串联led背光驱动电路

05-08

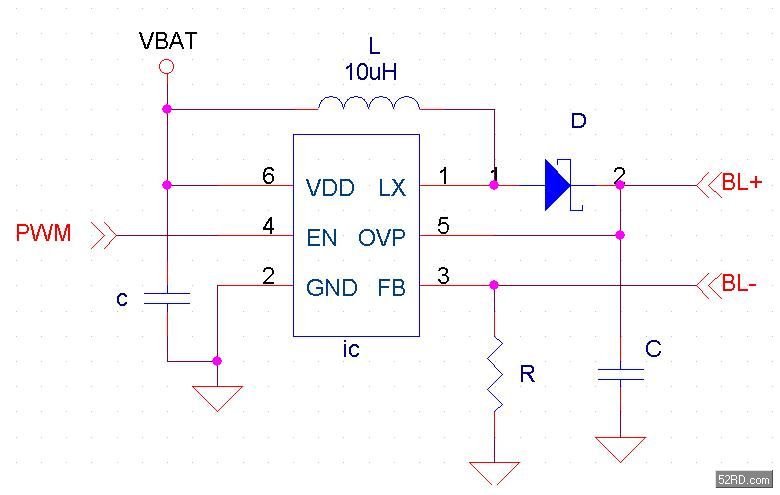

串联驱动led需要的电压高于vbat,如图,电压是如何上升的啊,请高人讲讲--

串联led背光驱动电路


图中ic是DC-DC,升压以满足后续电路驱动需求。
致于如何升压,查一下DC-DC原理就知道了。

图中的IC就是一个DC——DC升压IC,选用适当的IC就能达到想要的效果,
看下IC的DATASHEET吧

通过PWM的控制开关的占空比,同过电感的作用来升压

我的理解是当开关导通时,LX是低电平,L储能,当开关闭合时候L的电流不能突变,并且产生反向感应电压(V=L*di/dt,电流减少所以反向),VBAT叠加在一起就完成了升压的过程,至于更具体的要看DC-DC数据手册!

nod

PWM or PFM
