分析下这部分电路有什么用
05-08

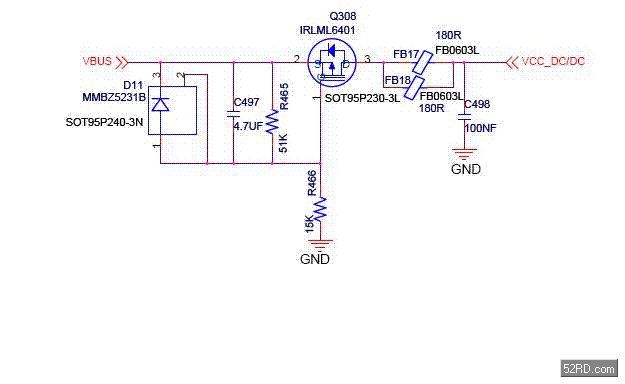

这是用USB供电的一部分电路,位于VBUS与DC/DC之间,敬请牛人指教[upload=gif]UploadFile/2007-12/071229@52RD_未命名.GIF[/upload]
分析下这部分电路有什么用
分析下这部分电路有什么用
分析下这部分电路有什么用
Vbus为高,则pmos 脚2 电平高于 脚1,pmos导通,于是Vbus给Vcc_DC/DC供电
Vbus为低,则pmos 脚2 电平等于 脚1,pmos截止,于是Vbus无法给后端供电
这个电路应该是一个开关
小弟愚见,欢迎大虾来指点
靠,典型的过压保护电路。
过压保护为什么不直接用稳压管就好了,好像PMOS用不上,另外VBUS高的时候就供电,低的时候就不供那要不要PMOS也一样,还是不能明白!
是不是还有另外的电源连接到VCC_DC/DC啊?
否则,这个如果理解为开关的话,的却是很勉强
赞成1楼,当然还有过压保护的作用。
记号,有时间回来看看
没有另外的供电源了,直接用USB给电路供电,前面那个MMBZ是用来稳压的,但后面的PMO那部分就想不通了,好像起不到什么作用!
