手机上的这种元件是干麻用的？

手机上的这种元件是干麻用的?

用来看的，多漂亮呀
问一下你们的基带工程师或者CTA测试工程师就知道了
这种问题你都懒得问你们公司的人，我也懒得回答

我们公司没人做手机这一项的,我只是个人想向这方面学习一点,所以才问一下.

4个字：尖端放电

放电用。

谢谢各位！

能说详细一些吗

果然很多高人

克服静电有3种办法

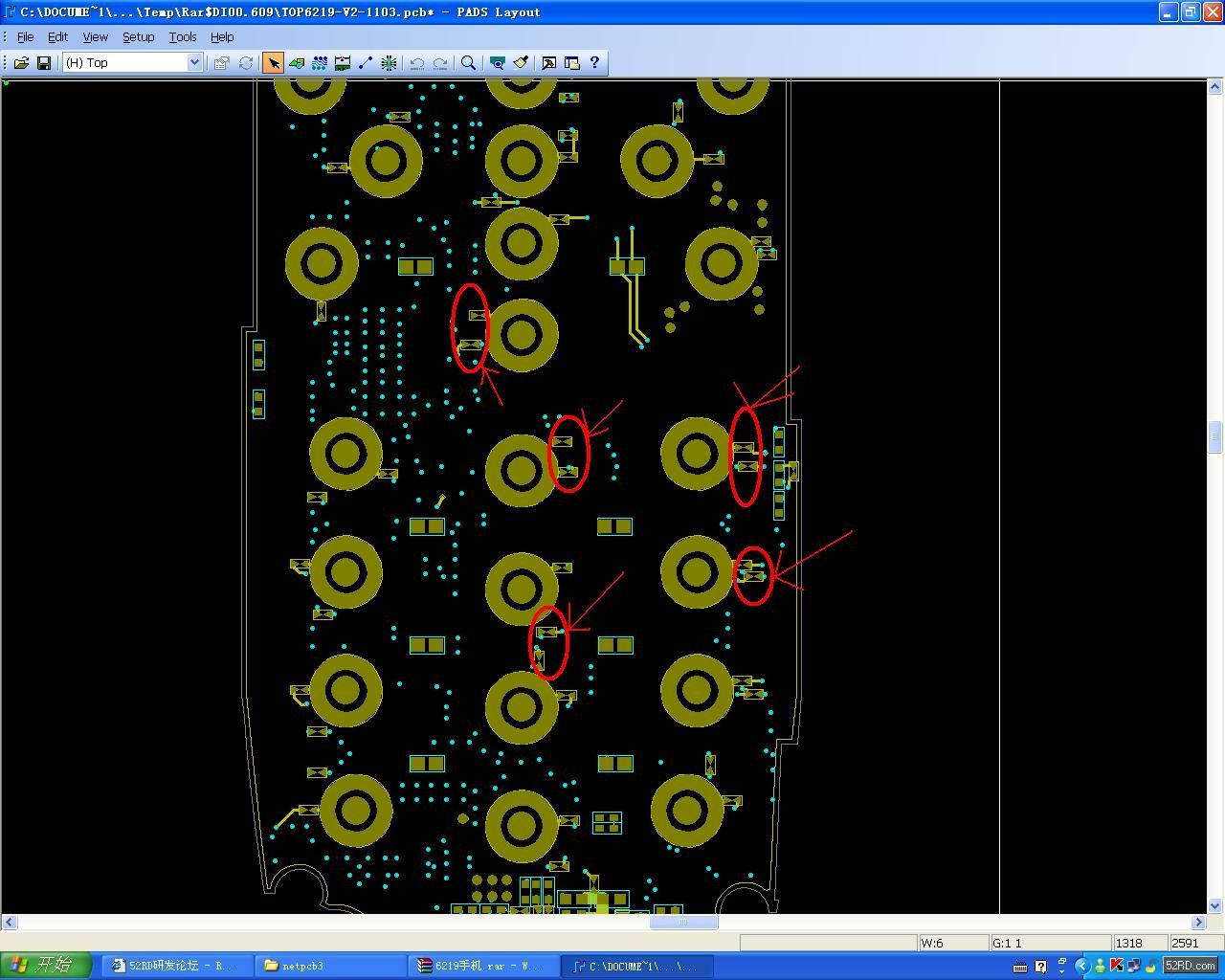

1 增加SPARK点，就是图上表示的这个东西，有静电发生时，会通过尖端放电放到地上，不过效果一般，成本为0
2 增加压敏电阻，当两端电压上升时，电阻急剧下降，保证高压静电发生时放电，成本较低。
3 增加TVS管，其实是一个齐纳二极管，成本较高，效果比较好

3Q, 3Q！

没有什么效果的 ，其实

貌似 压敏电阻，tvs 之类的 esd 器件。

用PCB footprint取代ESD器件，效果。

为了节省成本，不用ESD器件，个人感觉满足一下心理安慰。

事实上PCB厂不可能做得很尖，因此效果非常有限。
