并联电容滤波的问题

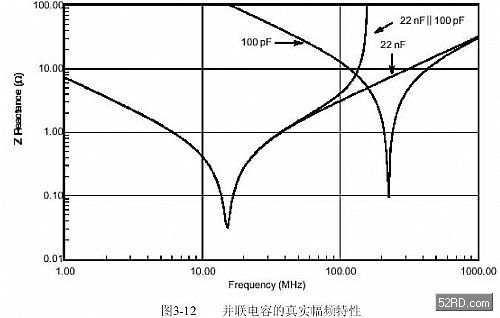

对于上图的并联电容幅频特性,我感觉有问题吧,从上图看,并联了一个100pF后对高频部分的阻抗比单独一个22nF的电容对高频的阻抗增大了,那不就是说并联一个小电容对高频的滤波效果减弱了?
并联电容滤波的问题
小电容滤高频,并联后电容增大,滤高频的效果就是差了啊
每个电容的频响曲线都不一样,不会有影响的
当两个电容并联时,由于ESL(等效串联电感)和ESR(等效串联电阻)的存在,会产生反谐振问题.这样就会在较大的频率范围内,并联电容的阻抗比单独电容要大.因为两电容产生了谐振.
有几个原则要掌握:1.随着ESR的减少,其谐振阻抗回减少,但反谐振阻抗会增大.2.N个相同电容并联时,其阻抗可能会小于ESR/N;3.多个电容并联时,其阻抗最小值不一定要其谐振点上;4.在滤波电容选择上尽可能增加在一个大的范围内选择,各个电容的ESR适中,比较差的选择是仅用少量的电容值,而且电容的ESR都非常小;5.尽量选择ESL小的电容.
这就是为什么选择两个滤波时要选择相差100倍以上.
不是吧,电容的频响不一样,加几个电容滤波常常是因为要滤不同频率的信号而已吧
电容并联以后总的ESR降低了,而且同种类的电容并联,自谐振点并不会发生变化
这样就可以有效的滤波阿~~
滤波时主要看电容的ESR而不是电容量!
学习了~~
大电容由于容量大,体积也一般较大,且通常使用多层卷绕的方式制作,导致大电容分布电感也较大,由于电感存在对高频信号的阻抗很大,所以大电容高频性能不好。
由于小电容有很小的等效串联电感,由于容量很小的缘故,对低频信号阻抗大,有很好的高频性性能。 所以为了让低频和高频和低频信号都通过,采用一个大电容再并上一个小电容的方式。
不会有影响的,特别是电源部分的输出都要加不同大小的电容,大的电容滤掉低频噪声且稳定电压,小的电容滤掉高频部分。
