请教:时钟信号经过反相器

05-08

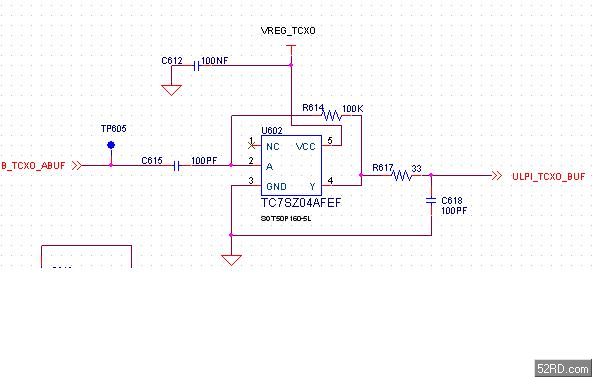

常看到电路中有些时钟信号会经过一个反相器,
这个反相器什么作用?
增大驱动能力还是?
非常感谢。

请教:时钟信号经过反相器


我用过两个这样的电路级联起来。我用的是10MHz变频到30MHz。我想你的应该是增大驱动能力。可以这样理解本来输入的是一个正弦波(或者一个弱的方波信号)。
经过这个反相器后变成了3.3V的方波,那么就驱动能力增强。我这样的理解不知妥当?

妥当,就是加强驱动能力。有时也是为了有部分延时

作用1: 加强驱动能力
作用2: sin到方波, 满足后续的时序收敛
