关于MOTO L7 的内部充电电路请教
05-08

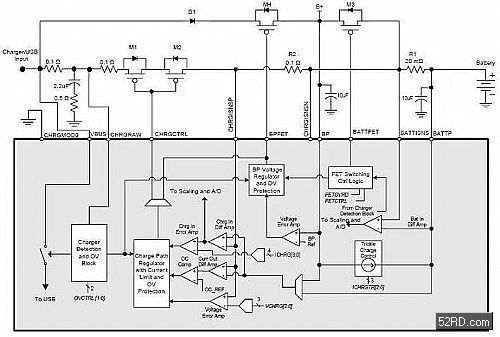

这是MOTO L7 的内部充电电路示意图.
所有的MOS管均为P-MOS.M1、M2是充电稳压器;M3是主场效应管、M4是BP稳压器.
不明白M1.M2如此接法不是同时导通吗?
M4导通时M3截止.USB电压通过M4给B+供电.但是按照图所示此时的M3内二极管可以导通的.
MOS管没怎么用过.手机电路也没怎么接触过.
请明白的大虾给点指点!多谢!
这是关于各个管子的说明:
充电稳压器1如Figure-4所示. 它包含一对P通道MOS管和一个0.1ohm充电电流感应电阻用于充电电流控制. M1和M2组成超级场效应管.输出电压通过VCHRG[2:0] 数据位编程控制,输出电流通过 ICHRG[3:0]数据位限制.在CHRGISNSP 管脚提供电压反馈信号.钳电位电压通常设为 4.0V.在L7 中钳电位电压设为4.2V用于常温状态下的充电操作.
MainFET (M3)主要场效应管
主场效应管的作用是将电池与BP选择连接或断开.如图Figure-5所示M3与M4的电路图.当手机用电池开机时M3导通. 在BP稳压器M4打开时M3关闭. M3和M4不会同时开起. 主场效应管使用的是具有大电流处理能力的P通道MOS管.通过Atlas的BATTFET 管脚控制主场效应管.
BP Regulator稳压器 (M4):
BP 稳压器的连接如图5所示.通过串连的二极管输入到P通道MOS管M4. BP稳压器驱动M4控制BP的电压.这个电路可以保证系统操作电压安全,因为很多稳压器的输入依赖于BP的偏置输出. BP 稳压器的有效输出电压范围为3.8V 到 4.6V. BP稳压器的控制是通过Atlas的BPFET管脚.
所有的MOS管均为P-MOS.M1、M2是充电稳压器;M3是主场效应管、M4是BP稳压器.
不明白M1.M2如此接法不是同时导通吗?
M4导通时M3截止.USB电压通过M4给B+供电.但是按照图所示此时的M3内二极管可以导通的.
MOS管没怎么用过.手机电路也没怎么接触过.
请明白的大虾给点指点!多谢!
这是关于各个管子的说明:
充电稳压器1如Figure-4所示. 它包含一对P通道MOS管和一个0.1ohm充电电流感应电阻用于充电电流控制. M1和M2组成超级场效应管.输出电压通过VCHRG[2:0] 数据位编程控制,输出电流通过 ICHRG[3:0]数据位限制.在CHRGISNSP 管脚提供电压反馈信号.钳电位电压通常设为 4.0V.在L7 中钳电位电压设为4.2V用于常温状态下的充电操作.
MainFET (M3)主要场效应管
主场效应管的作用是将电池与BP选择连接或断开.如图Figure-5所示M3与M4的电路图.当手机用电池开机时M3导通. 在BP稳压器M4打开时M3关闭. M3和M4不会同时开起. 主场效应管使用的是具有大电流处理能力的P通道MOS管.通过Atlas的BATTFET 管脚控制主场效应管.
BP Regulator稳压器 (M4):
BP 稳压器的连接如图5所示.通过串连的二极管输入到P通道MOS管M4. BP稳压器驱动M4控制BP的电压.这个电路可以保证系统操作电压安全,因为很多稳压器的输入依赖于BP的偏置输出. BP 稳压器的有效输出电压范围为3.8V 到 4.6V. BP稳压器的控制是通过Atlas的BPFET管脚.
关于MOTO L7 的内部充电电路请教
顺便问一个弱的、BP是指什么?
B是battery,P呢?应该不是power吧?
还是指基带处理器?请赐教
