关于P-mosfet的一些疑问
05-08

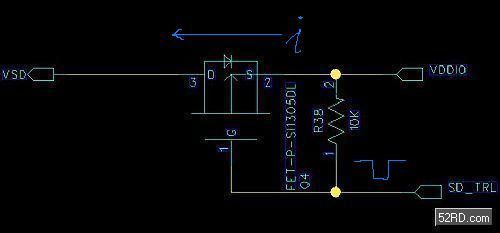

从很多资料上看见关于P-mosfet管子的Vgs(th)<0,当Vgs小于Vgs(th)时管子导通,也就是说如果在s极加3v电压,g极应该给低电平才能使管子导通,但是在实际的一些应用中,却往往相反,下图就是一些硬件工程师的图纸,有点不理解,还请高手指点。
关于P-mosfet的一些疑问
关于P-mosfet的一些疑问
关于P-mosfet的一些疑问
关于P-mosfet的一些疑问
关于P-mosfet的一些疑问

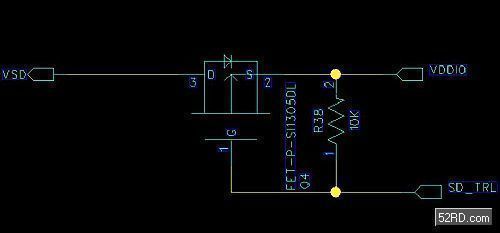

g极SD_TRL端是接GPIO(3V),VDDIO也为3V,这样Vgs为零,管子怎么会打开呢?
关于P-mosfet的一些疑问
!
怎么会相反呢?兄弟再把MOSFET的特性再温习一下!
电阻是为了保证稳定性,不需要去掉,这个电路可以稳定工作的前提是,VDDIO的电平和SD_TRL的电平一样,或者差别很小,假定都为2.8V
平常,G,S电压差为0,当G级为低电平时,VGS为-2.8V(假定),则小于VGS(th)〈0,所以导通,小编不会没学过模拟电路吧
猜测一下:G为高,D端电压是关断后的残压(或者其他GPIO漏电流),此时SD卡功耗非常低,电压不消失,但是带负载能力非常小,可以通过加一个负载测试看电压是否消失。
只能说路过
kerry550
完全正确。还要主义io电压和VDDIO压差。选择这个mosfet和2者压差有关
学习下
学习下
搂主需要仔细看下 P-mos 和M-mos的相关资料
这个是基础哦
