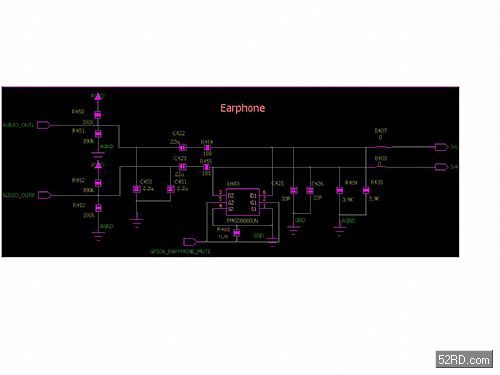

请教该集成MOS管的作用

请教该集成MOS管的作用

图看不清楚
是不是ESD/EMI器件阿

不是，谢谢。现在搞清楚了。
这个应该是抑制暴音的作用，mtk方案里，在按键或者播放歌曲的时候，在耳机里，会产生一个噪音，此处是通过gpio_earphone_mute控制mos管的通断，导通就会短路暴音信号，使其不从耳机输出。

pmgd8000ln

呵呵,就是去掉按鍵帶去的"Bo Bo"聲.當按鍵操作的時候關掉耳機輸出.

这个电路是为了去除耳机的POP noise的，MTK方案l里面这个用的少吧，几乎不用RD去做什么措施降pop noise,其他平台很多需要，插入耳机时，由于串连的大电容的影响，直流偏量会产生pop noise，mos管就是为了使插入耳机的时候将pop noise到地，等这个noise过后，再关闭MOS管，形成耳机通路

用bypass noise的方式连同有用信号与直流偏置（BTL输出的话没有）一同短路到GND，似乎对低功耗有影响
好的设计在AUDIO PA（或模拟开关或AUDIO CODEC）就可以控制输出，耳机插入检测如果没有检测到耳机，则一直disable PA或关闭模拟开关，当有检测到耳机插入中断电平，则延时1S再开
