ISO12233解像力测试图

05-08

Mr.OH!主講
ANAN策劃
隨著時代的進步ISO12233也必須跟著改變,方能跟上日新月異的器材表現。最新版解像力測試圖(上圖)已經推出,這張名為DigitalCINECameraResolutionChart同樣是根植於ISO12233標準而建立。除了保有原來的測試標準外,也針對未來數位影像器材的發展,擴大展圖比例,同時也囊括了更高解析度的判讀元素(針對千萬畫素以上DSLR),CINE圖展達60cmx144cm,售價高達600美元。中国的专业研发行业購物網站也可以買得到,网址:http://www.52rd.com/Shop/List/List_RD.Shop_9099.htm
ISO12233標準解像力測試圖


PIMA/ISOCameraResolutionChartISO12233/WG18
很多同學好奇,既然已經有了MTF方式可以判斷相機和鏡頭的解像力,為什麼還要發展不同的解像力測試方法呢?這個問題非常好,MTF理論經過千錘百鍊,驗證無誤!但關鍵卻出在拍攝的樣版圖上!由於單純以線條所組成的MTF測試圖,本質上就受制於輸出設備的極限,當高達千萬畫素的DSLR推出時,例如:NikonD2X或CanonEOS1DsMKII等,其拍攝解像力就已經超越傳統底片的表現(過去定義傳統135mm底片約為千畫畫素)。換言之,當設備的進步開始超越USAF1951和ISO12233的極限時,該測試其實就已經不存在相對上的意義。
不同年代的解像力測試圖:
左:NBS1963AMicrocopyTarget/右:NBS1952ResolutionTarget

[此贴子已经被Bug于2006-7-18 16:16:37编辑过]





左:NBS1963AMicrocopyTarget/右:NBS1952ResolutionTarget
因此,MTF發展了幾十年,同樣的所翻拍的樣圖也不斷的在跟著演進,已符合目前一般拍攝狀況時的實際需要。我們看PIMA/ISOCameraResolutionChartISO12233/WG18就是很好的例子,這個時期的解像力圖已針對模仿實際場景做了調整,不僅線條改以雙曲線逼近製作,格式也不再清一色是直線和橫線了。請注意到上面用紅色號碼標記的五個點,為此圖特有用於目測解像力之性能:
垂直解像力條(VerticalRes)---可目測鏡頭對垂直影像的解像力。
對比指示條(ContrastIndicator)--用於顯示在空間頻率不同下的對比狀況。
對角線解像力條(DiagonalRes)--45度傾斜的對角線解像力條。
中央對焦區(CenterFocusingArea)--兩種不同頻率的同心圓,協助對焦。
水平解像力條(HorizontalRes)---可目測鏡頭對水平影像的解像力。
新版DigitalCINECameraResolutionChart加上了SectorStarTarget可以測試散光效果。
WG18圖不僅可以滿足直接目測來評估解像力的效果(部分線條細達0.1mm,幾乎等同人髮粗細),也同樣的可藉由電腦軟體的協助,計算出不同位置的SFR值。此外,它的價格也很合理,原版尺寸20cmx35.6cm,約150~170美元;中国的专业研发行业購物網站也可以買得到,网址:http://www.52rd.com/Shop/List/List_RD.Shop_9099.htm
SFR美系測量的新標準

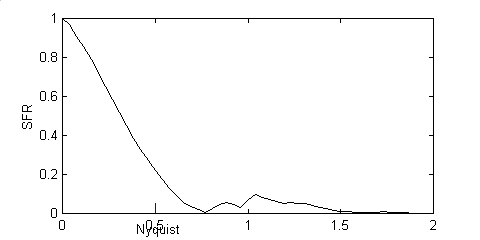

新名詞SFR!Spatialfrequencyresponse(SFR)主要是用於測量隨著空間頻率的線條增加對單一影像的所造成影響。簡言之SFR就是MFT的精簡版。因為測量MFT需取得昂貴的正弦樣版,並且需換算大量的數據。因此,PIMA開發了這款較低成本的SFR作為替代品。基本上SFR只需一個雙色調的黑白斜線(如下左圖所示)即可換算出約略相等於MFT的值的解像力評鑑圖。

[此贴子已经被Bug于2006-7-18 16:18:19编辑过]



好文章,不过解像力测试图一般用于DC的测试,手机摄像头还用不到吧。当然如果有哪位已经在用了,不妨探讨一下。

大哥;还有更多的可以分享的吗

大哥‘有更多的分享嘛

解像力测试图还是要用的!我们已经用线对数来定义camera了。
个人认为解像力是相机的核心性能,对解像力追求是不能妥协的,不然的话就是拍树成林!
还有一个问题是怎么样数字化测量相机的解像力性能,你必须有固定的测试图和测试环境,相机的很多性能是互相关联的,AGC,AWB,EXPOSURE TIME, 随着外界光线的变化而变化。否则和供货商也说不清楚。
另外,测量解像力最好把边缘增强功能关掉!
12233是标准测图,有问题大家好讨论!
