帮忙分析下边电路
帮忙分析下边电路
控制led,最好将三极管换掉,mos
三极管完全够用了,反接的二极管好像有点没有必要用
一般都是用三极管或是MOS管控制的,感觉用门电路的器件有点多余。

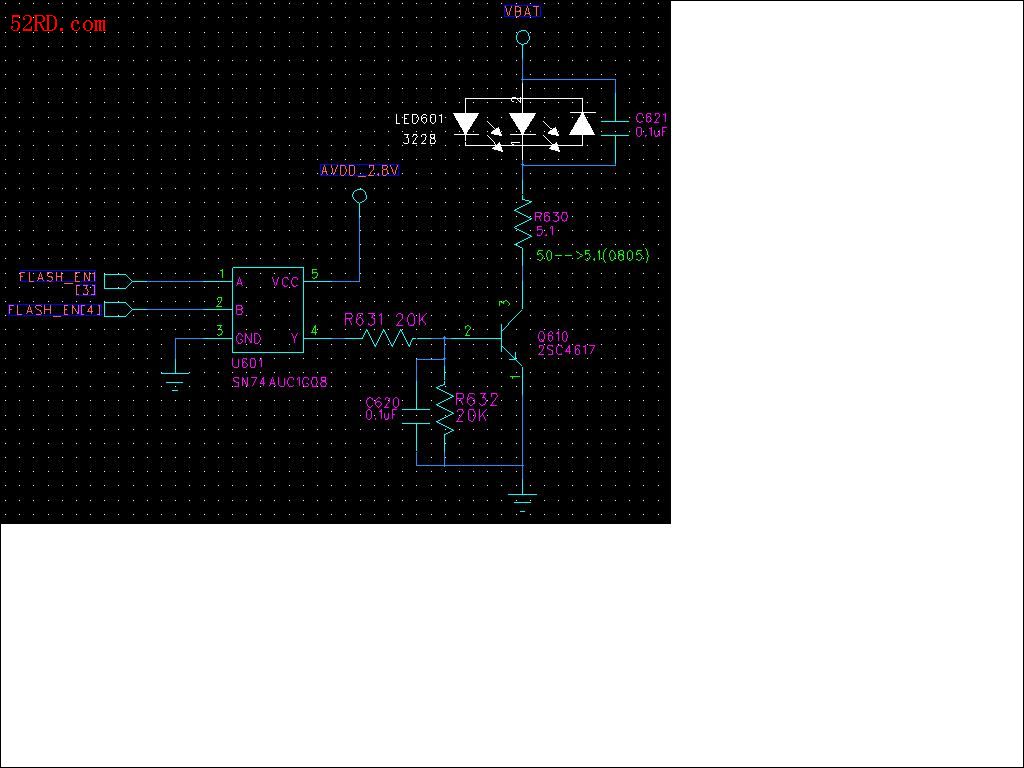

这个闪光灯控制真的。简陋没的说了又见powerlogic黑图
7408是逻辑门,用2个GPIO控制FLASH LIGHT的使能
为什么需要两个GPIO来控制使能呢?该电路也没有防红眼的相关电路啊。
这种闪光灯只是一种卖点,就当键盘灯来用就可以。要有效果就要用好的 flash led加 flash驱动 ic
肯定是避免开机时闪光灯闪烁,所以采用两个IO来控制
真的要用简陋来形容。这种效果不就骗人吗

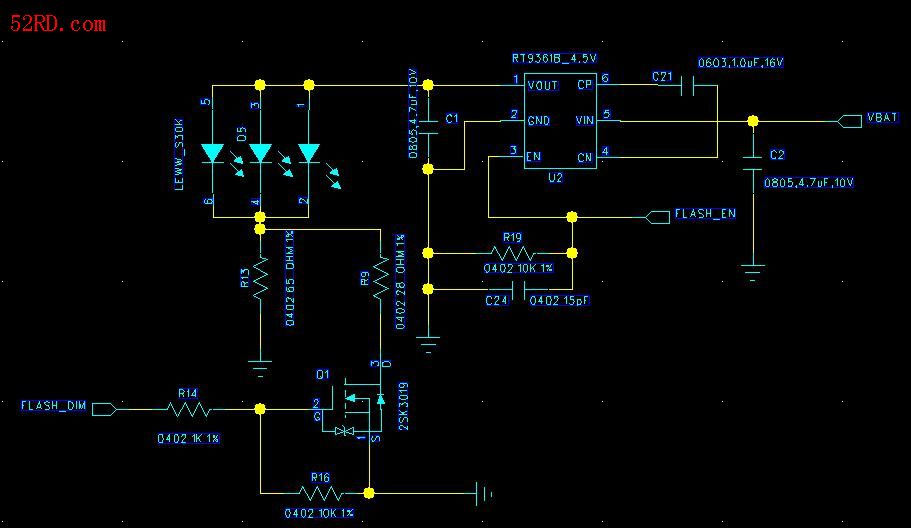

我也来发个FLASH LED 的电路,给大家点评~~~
帮忙分析下边电路
这个还过的去
这个还是不错的。没有什么缺陷
1、zorro7758发的FlashLED控制电路中,FLASH_DIM是来自哪里的信号?是GPIO吗?用来控制MOS管的通断吗?2、MOS管的作用是什么?不用MOS管不是也可以工作吗?
jiaweijie的电路中,LED的反向二极管是干什么用的?
这个用法还行。目前还没有看到比这个好的
FLASH_DIM来自GPIO口,的确是控制MOS管的通断,他是闪光灯全亮和半亮的调节使能~~~
typedef enum { LED_SHUT_OFF,LED_TORCH,LED_FLASH} LED_FLASH_TYPE;typedef enum { FALSE=0,TRUE} BOOLEANLED_FLASH_TYPE FlashLightMode;BOOLEAN FlashPWMLv;if (FLASH_DIM==0 && FLASH_EN==0) FlashLightMode=LED_SHUT_OFF;else if (FLASH_DIM==0 && FLASH_EN==1): FlashLightMode=LED_TORCH;else if (FLASH_DIM==1 && FLASH_EN==FlashPWMLv) FlashLightMode=LED_FLASH;
没有什么特殊的啊!
