HFSS CST转换为Protel进行加工PCB板过程
05-08

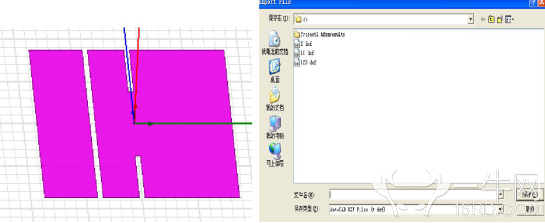

1、 HFSS 模型的建立保存(CST 导出的 DXF 步骤类似) 由于dxf 文件是2 维模型,所需加工模型需位于XOY 平面上,而且去除基板空气盒等,在 此还有一个缺陷,不能在模型内部有封闭的缝隙 导出为.dxf 文件

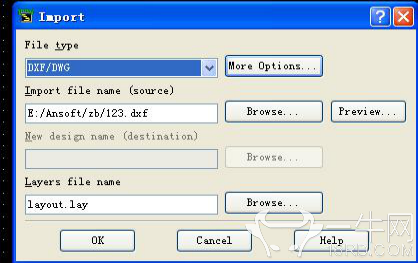

2、 dxf文件导入ADS软件 新建一个工程或是打开已有的工程,打开Layout 文件,点击import,设置如下图: 这里layers file name 必须选择一个存在的.lay 文件,可以从example 文件夹里随便复制一个这时,可以选择more options 选项,查看并修改单位,这里导入的.dxf 文件不能在中文路径 下,preview 选项可以预览导入的图形
3、 ADS里导出 gerber文件 1、 在ADS2009的 layout窗口中,设置原点,Edit-Modify-Set Origin,将原点设置在版图左 下方。 2、 将版图Export成Gerber文件,路径不变,保存在$工程文件$/mfg/$设计文件名$/gerber下,同时选中view file after export。点击OK。3、在弹出窗口Pre-production Editor中,选择File-Save as,输入你想要保存的文件名,选择 DXF AutoCAD2000格式。点击 Save,弹出窗口 Options,
4、 Cam350 打开 dxf 打开Cam350,选择File-Import-DXF。将刚才生成的DXF 文件导入,注意要选中Polygon Setting下面的 Fill Closed Polylines将覆铜生成。点击 OK。file:///C:\Users\Administrator\AppData\Roaming\Tencent\QQ\Temp\C653D2C1EAB3437D8043209E825D0D13.png在菜单栏设置里选择unit 修改单位在Cam350 下,Export-DXF
5、 Autium designer 导入dxf
保存为.PCBdoc,至此结束。

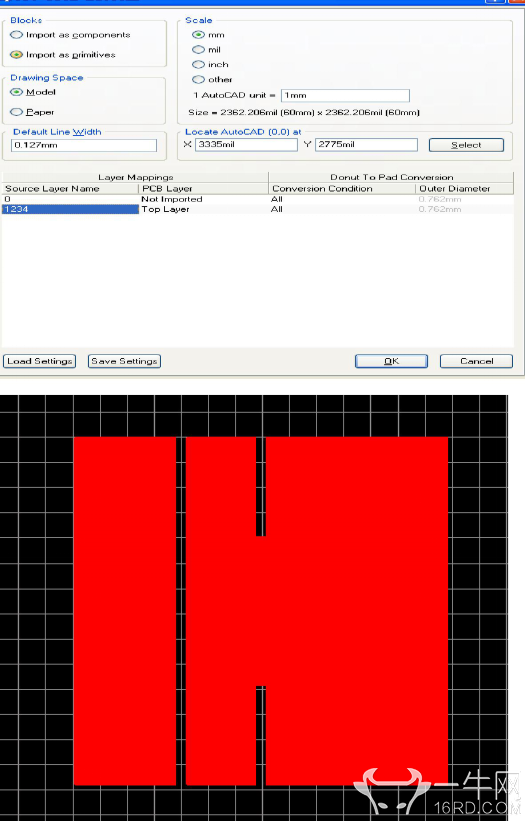

2、 dxf文件导入ADS软件 新建一个工程或是打开已有的工程,打开Layout 文件,点击import,设置如下图: 这里layers file name 必须选择一个存在的.lay 文件,可以从example 文件夹里随便复制一个这时,可以选择more options 选项,查看并修改单位,这里导入的.dxf 文件不能在中文路径 下,preview 选项可以预览导入的图形
3、 ADS里导出 gerber文件 1、 在ADS2009的 layout窗口中,设置原点,Edit-Modify-Set Origin,将原点设置在版图左 下方。 2、 将版图Export成Gerber文件,路径不变,保存在$工程文件$/mfg/$设计文件名$/gerber下,同时选中view file after export。点击OK。3、在弹出窗口Pre-production Editor中,选择File-Save as,输入你想要保存的文件名,选择 DXF AutoCAD2000格式。点击 Save,弹出窗口 Options,
4、 Cam350 打开 dxf 打开Cam350,选择File-Import-DXF。将刚才生成的DXF 文件导入,注意要选中Polygon Setting下面的 Fill Closed Polylines将覆铜生成。点击 OK。file:///C:\Users\Administrator\AppData\Roaming\Tencent\QQ\Temp\C653D2C1EAB3437D8043209E825D0D13.png在菜单栏设置里选择unit 修改单位在Cam350 下,Export-DXF
5、 Autium designer 导入dxf
保存为.PCBdoc,至此结束。
