用allgeo画了一块PCB，导入的时候为何我的钻孔图表没了？
05-08

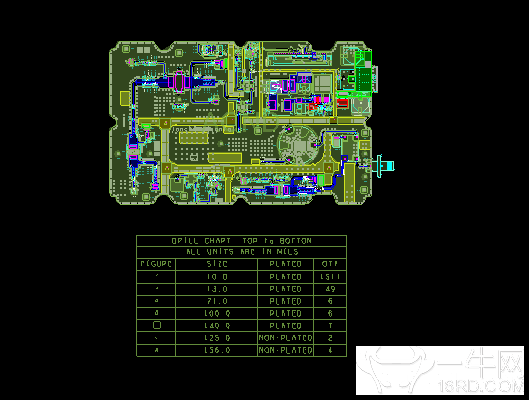

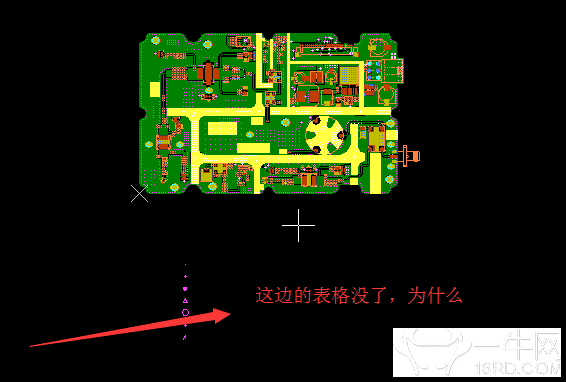

我用allgeo画了一块PCB，将光绘导入CAM350的时候为什么我的钻孔图表没了
那一层350我导入进去，求大神解答！
那一层350我导入进去，求大神解答！
你的是0线宽，cam350肯定显示不了
很明显你出gerber错了
