金属后盖和金属边框手机天线设计方案

讲开又讲。前次帅气的台湾天线厂家太盟科技（Cirocomm Technology Corp.）技术总监Ryan Chou谈了4G智能手机的分段调频方案之后，引起了读者的广泛兴趣。有读者趁机起哄，要Ryan再讲一讲智能手机的金属后盖和金属边框手机天线设计方案。

Ryan喝一口咖啡，开始给我们一一道来：

世上万事万物有利皆有弊，这要看我们怎么看待和利用身边的事物。金属后盖和金属边框手机中的金属亦是这样，金属既给了我们坚固美观的外形，又给我们的信号接收带来了麻烦。

首先，要克服“静电屏蔽”

大家初中、高中都学过物理，知道金属会产生一种效应，叫做“静电屏蔽”，什么是“静电屏蔽”呢?金属导体的外壳对它的内部起到“保护”作用，使它的内部不受外部电场的影响，这种现象称为静电屏蔽。

这也是造成金属后盖和金属边框手机信号不好的主要原因。静电屏蔽有一个前提，就是必须要有一个封闭的回路，如果用其他的绝缘体把这个圈阻断了，即使只是一个裂缝，也可以形成一个天线信号的共振腔。

同时，利用金属作天线接收器

我们知道无线信号是以电磁波的形式存在和传播，理论上任何物质都可以作为电磁波传播和接收的介质，金属后盖和金属边框手机中的金属部分同样是我们可以利用来成为天线接收器的最佳材质之一。因为金属对于信号的传播和转化效率是比较高的，不过关键的技术是要将有用的信号与其他无用的信号区别开来，这是关键中的关键。而太盟则掌握了这一主动分集和分段调频的技术。

无图无真相，Ryan用二组图分别展示了其金属后盖和金属边框手机天线设计方案，请诸君睁大眼睛细细看来：

一、金属后盖方案实例展示

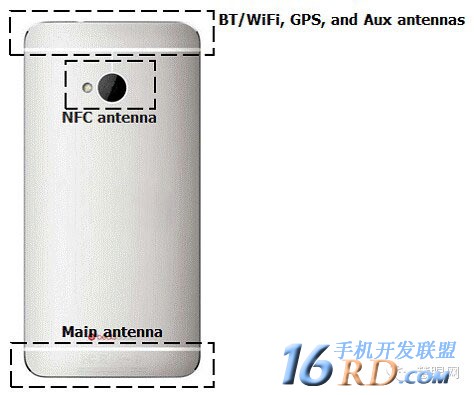

图一：全面考虑整机天线布局，除了主天线外，还有其他无线天线

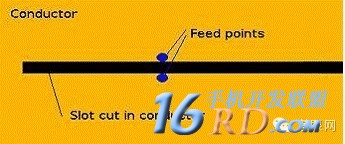

图二：关键之一，要有开口，形成共振腔

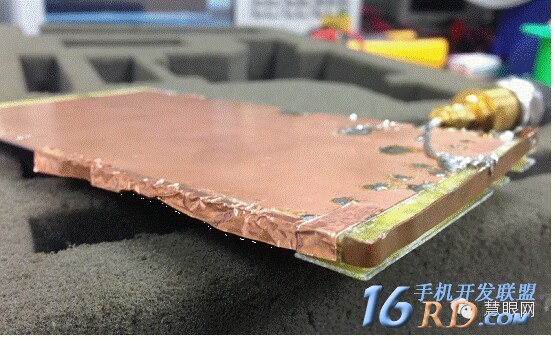

图三：实物尺寸及连接方式

图四 某实例调出来的数值，怎么实现，就是太盟的独家秘笈

二、金属边框方案实例展示

图一：实例制作金属边框的开关天线

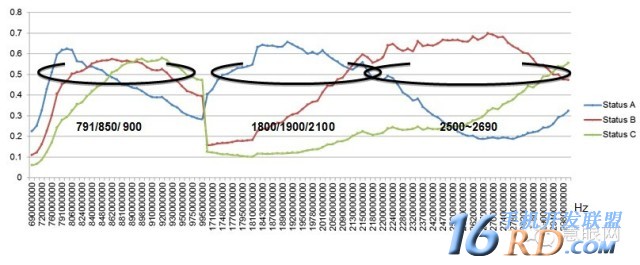

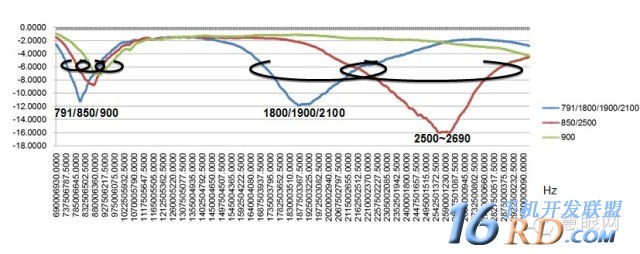

图二：频段分集，回波损耗

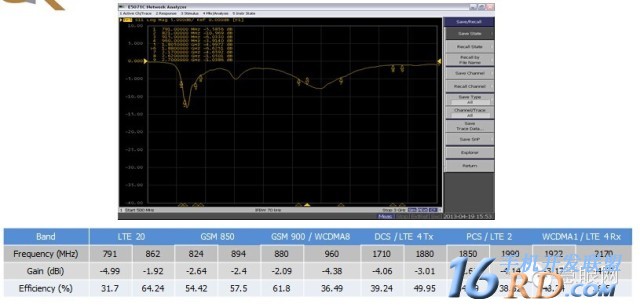

图三：天线效率

图四：总体示意图

展示两种成功的方案之后，Ryan给我们做了个总结。他说，金属后盖和金属边框手机天线设计方案也没有那么难，不过其中的调测是很关键的，太盟已经完全掌握了这一技术并有成功案例。

最后，Ryan大侠将该技术总结为十六字密决，并在此传授给大家：“金为我用，造共振腔；主动分集，细调精选。”
