50大家一般用的哪家的PA

05-08
MT6250 mt6250D mtk的参考设计上用的PA是RF7176, 大家有换吗?
一般用的哪颗?

这个肯定可以换的,没有问题。

50参考设计就是这个PA   MTK都验证了

是啊,参考设计是这个,这个pa用的多不,以后会不会缺货呢?
像sky77542这种应该也可以用吧?

可以用,PA基本上没有什么限制

建议大家不要选用RF 7161,使用人并不多;
目前主流可以选择的用RFMD的7182D系列,这个有VANCHIP替代,用的人还不少,尤其展讯平台;
MT50上面,目前用得比较多的是SKY77569,这个可替代的就更多了;
当然,也有选用RDA6645A的;
以上三个型号,是目前2G市场主流.所占份额大,当然,很多公司研发硬件选用PA已经有了自己习惯,和熟悉的供应商,有自己的特殊考虑,不作讨论.

SKY77569可替代的一般有哪些呢,像77542 77552这些都可以替代吗?

SKY77542跟SKY77569是完全可以替代的;SKY77552不能替代;
其他牌子替代料如:AIROHA,GLT,GDK等等都有这个替代料;

嗯, 还有一个问题请教下, 现在RF7176 是用的巴伦滤波器, 换成sky77542应该还是用声表滤波器吧,
我的意思是, 滤波器的类型是和PA有关吧? 谢谢!

应当是没有关系的。
目前我们碰到的,都没有特意针对PA选滤波器。


那看样子是和基带有关系,我对比了一下52 50的射频部分,发现有很大的区别:

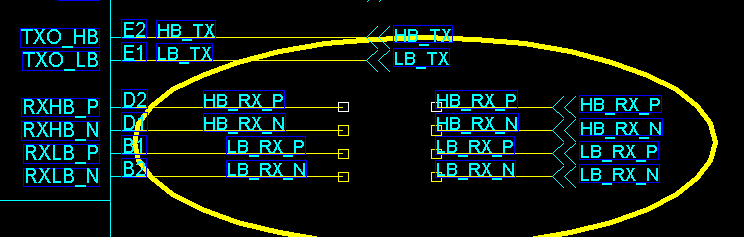

这是52的:

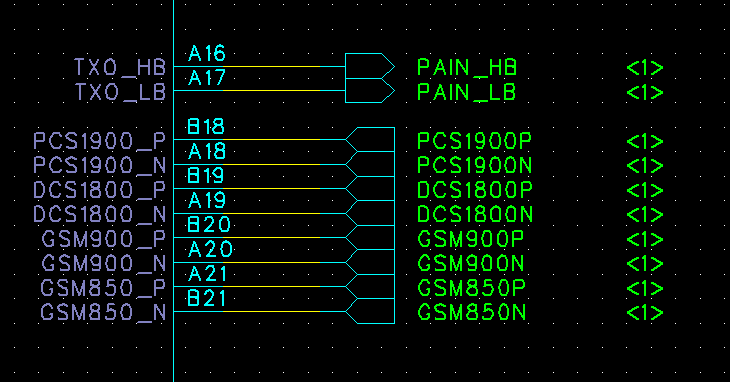

这是50的:



MT6250应该也是支持四频的,但射频部分没有分开了,
这个滤波器是四频的么?

刚看了下50的参考资料, 大概意思是说50不需要声表滤波的, HB_RX 这一路就是1800/1900m
LB_RX这一路就是850/900的接收, 只需要用一个二合一的巴伦就行了。
