请教一个DCS调制谱在1.8M处FAIL的问题

1. 现象跟着22uF大电容走 表示现象跟这颗大电容相关
2. 看起来像是1.8 MHz的Switching Noise跟RF主频 产生IMD2



因为你拔掉22uF大电容后 左右两旁正负1.8 MHz都改善
更加确认是这因素

3. 应该是Switching Noise 下到22uF电容下到表层地后 没有马上流到Main GND
而是又透过共地的PA大电容 逆流而上 流入PA电源 如上图黄色路径

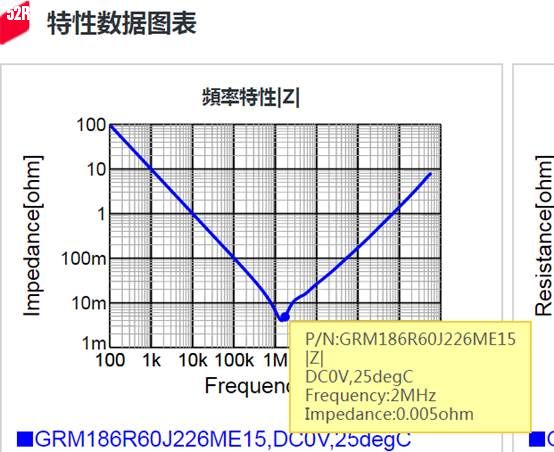

4. 由下图可知 22uF对于1.8MHz的Switching Noise 是个阻抗极低的路径
所以更加确认3的推测



那你能改的 也只有切换频率了
尽量2MHz以上

若要改版 就是加强22uF大电容 GND Pad的GND Via
以及PA大电容 GND Pad的GND Via

功率电感尽量挑选多层式的 不要用绕线式的

是不是这个DCDC的切换频率干扰到了调制谱，测下切换频率是不是1.8MHz。另加大功率电感L1902的值改变切换频率频率应该能改善调制谱

多谢指导
但是这个项目DCDC在第八层，2G PA在第一层，他们共地也要到第五层
不过DCDC芯片和ASM靠的是有点近
