LTE B20的TRX主通路和DRX通路为何要加LPF？

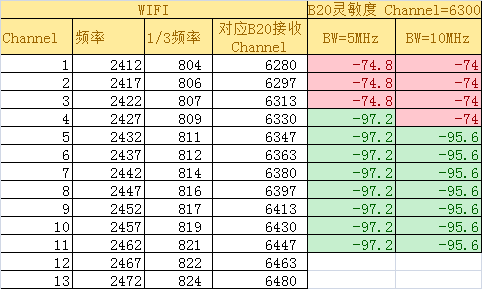

实测WiFI对B20的干扰，如附图。
WiFI的中心频率正好与受到干扰的B20 接收中心频率重合。
这个是由于MTK接收机架构导致的，MT6169采用的是直接下变频接收机，这样存在WiFi干扰时，WiFi频率和B20 接收频率会同时进入LNA，然后WiFi和接收机本振3次谐波混频后会的低频频率正好落在 B20接收的基带频率内，产生干扰。
解决此Desense的方法就是在B20接收通路上加LPF滤掉WiFi信号，主集和分集都要加。

是B20接收干扰WIFI吧?

WiFi发射干扰B20接收

倍频干扰是吧

WiFi特定信道TX频率的1/3与B20 Rx特定信道重合

DRX分集接收部分,PRX主集的接收部分, TRX主集的接收和发射的公共端

Explain DRX – TRX ?
DRX – TRX
DRX:
DRX is referred as driver receiver.
DRX performs the transmission and reception of signals
Sends and receives the signals to or from higher network entities, as in base station controller in mobile telephony
TRX:
The transceivers allows to serve several frequencies and different sectors of the cell
Sends and receives signals from / to higher network entities.

干扰不都是倍频的谐波干扰吗?怎么会出现1/3的分频干扰啊?求详解

这个问题确认需要大哥们帮忙解释下，谢谢

是B20接收干扰WIFI发射，还是WIFI发射干扰B20接收?

路过看看，学习了

B20频率发射范围是830M -861M 接受是790-820M的 怎么会干扰WIFI 呢?

B2O的发射范围是832M-861M
接受是791M-820M的
怎么会干扰WIFI 呢?

是WIFI 混 band 20 Tx , 會干擾band20 Rx

解答的很具体，感谢！

接收信号最强是多少?对WIFI干扰大吗?

学习了

B20 主集和分集都有saw，请问解决不了这个问题吗，在哪里再加LPF呢

请教下大神 B20分集有加一个带通滤波器了 为什么还要加一个LPF来滤WIFI干扰?

一般理解都是倍频干扰，分频干扰的产生机理是?
wifi发射干扰B20 RX;
是WIFI TX 1/3分频干扰到，还是wifi tx 和B20 TX混频干扰到了?
如果是分频，分频是怎么产生的?
多谢了；

B17也是需要加的

MT6169到TXM之间不是有双工器吗?看规格书对2.4G有接近40DB的衰减，为什么还要加一个LPF，衰减还不够吗?

同问，可能是压一压干扰，从layout来看，LPF的位置的确没有明显讲究。

解决此Desense的方法就是在B20接收通路上加LPF滤掉WiFi信号，主集和分集都要加。

整个帖子都没一个通俗易懂的解释

记录一下，方便以后查看学习

WIFI TX 和B20 Tx 的三次交调影响了B20 Rx，具体频点没有记住。

学习学习

学习了

这个问题高通有个文档专门说过，WIFI 和B7 B20 的相互干扰问题。对于B20 而言，当WIFI 和B20 同时工作时，WIFI天线与B20 天线隔离度不够大时，或者说，两者的隔离度在10左右。WIFI 发射频率和B20 的频率产生三次交调，交调 后的频点会落在B20 的Rx 频带内，干扰B20 的接收。所以在Rx 上增加滤波器增加带外抑制，减轻对接收机的干扰。一般可以用LPF，LPF 的插损基本在0.5dB左右，LPF我们常看2f0或者3fo 的抑制，在2.4GHz 附近的抑制基本在45dB左右，而BPF 插损接近2dB，同时在2.4GHz的抑制在36左右。所以，我们在Rx 通路上一般会使用一个BPF和LPF的串联，来减少WIFI 对B20的干扰。个人理解基本就是这样。

有人知道具体是哪个频点吗?WIFI的信道和LTE B20信道。

WIFI和B20 同时工作时WIFI 的TX是B20的TX的两倍频产生的交调频率正好落在B20的RX上面。
产生过程如下：
B20的TRX隔离是41M
故TX-RX=41MHz
WIFI-2TX=RX
得到WIFI=3TX-41的时候，正好产生交调产物
TX 的范围为832MHz-862MHz，
得到结果WIFI=2455-2545MHZ范围内，而WIFI的正常范围2455MHZ-2500MHZ，这一段正好会产生交调产物

謝謝分享，這樣就容易了解了
