关于灵敏度和链路预算的疑问

这个问题困扰了我许久，关于灵敏度首先有如下众所周知的公式：
Sen(dBm)=-174 + NF + 10lgBW +SNRmin
但是高通电路预算，关于灵敏度的计算中，增加了进入WTR之前的链路插损，即
Sen(dBm)=-174 + NF + 10lgBW +SNRmin + LOSS
这个也能够勉强解释：即进入WTR前的灵敏度再往前推到测试端子，所需要的接收功率肯定要增加。这是测试端子出的灵敏度
那么我的问题是，当测试端子到WTR之间的链路中存在LNA呢?高通的这个链路预算公式是否还成立?如果不成立，测试端子处的灵敏度怎么估算?

公式一样成立啊 只是你NF跟Loss的代入值要改变
如下图 :


如果添加额外的LNA
NF代LNA本身的NF 一般大概0.7 dB ~ 1.3 dB
Loss代LNA之前所有Loss总和
这边是只列举ASM 如果你还有添加多工器之类的 其Loss也要算进去
算出来其灵敏度会比你不加LNA来得好
这也是为啥LNA可以改善灵敏度的原因

能够召唤出C神实在是荣幸！感谢！

其实我一直是这么理解这个公式的：Sen(dBm)=-174 + NF + 10lgBW +SNRmin
对于WTR来说，公式左边是输入BB时的信号强度，即经过WTR后信号的强度是不变的；
右边的-174+10lgBW可以理解为输入WTR的热噪声强度，NF是WTR的噪声系数，所以右边前三项是加起来是经过WTR后输入BB的噪声强度。
所以：SNRmin = S - N，变形一下就得到了上述公式。

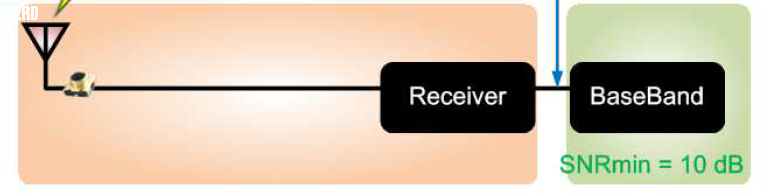

盗用一下你的图：


但是事实上按照你的说法，公式中的NF指的其实是指【从端子到BB输入出整个链路的噪声系数】，那为什么进行链路预算的时候只算了【WTR部分】?

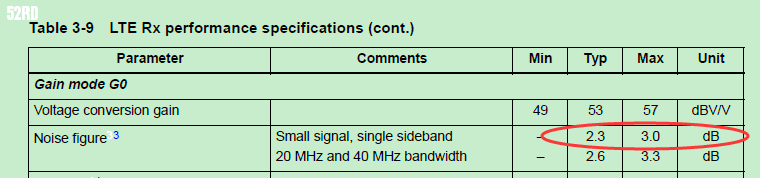

我确认了一下链路预算的数据，如下表及手册：




望不吝赐教

小编看下LNA吧，LNA后端的LOSS可以忽略,前端的NF也是由LNA决定的

WTR内部确实有LNA，“前端的NF也是由LNA决定的”怎么理解呢?

主要是由LNA决定的，NF=NF1+(NF2-1)/G1+...
LNA的Gain G1大，后面对NF影响很小

『公式中的NF指的其实是指【从端子到BB输入出整个链路的噪声系数】，那为什么进行链路预算的时候只算了【WTR部分】?』

先说结论 你把高通的公式 加一个括号 就能理解了

Sen(dBm)=-174 + 10logBW +SNRmin + (NF+ LOSS)

重新Review灵敏度公式好了
你量灵敏度时 RF Cable肯定接在Connector吧

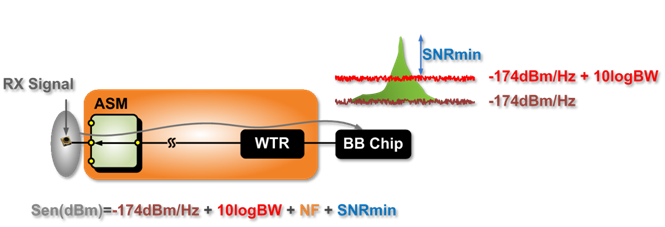

那就如下图 :



-174 dBm/Hz是常温的Thermal Noise
但是 它指的是 当你讯号带宽为1Hz时的Noise Floor
讯号带宽越宽 其Noise Floor会越上升
因此 讯号真正的Noise Floor 要把其带宽考虑进去
也就是-174 dBm/Hz + 10log(BW) <= 这才是真正的Noise Floor

SNRmin 指的是解调最小门坎
也就是若进入BB Chip的讯号SNR小于这个值 其BER会超过规范 无法解调

从Connector灌进去的Rx讯号
到达BB Chip时 :
SNR > SNRmin => 可解调 但还没到极限
SNR = SNRmin => 可解调 已到极限
SNR < SNRmin => 无法解调 超过极限
因此 当SNR = SNRmin时
此时的RX讯号大小 即为灵敏度Sen(dBm)

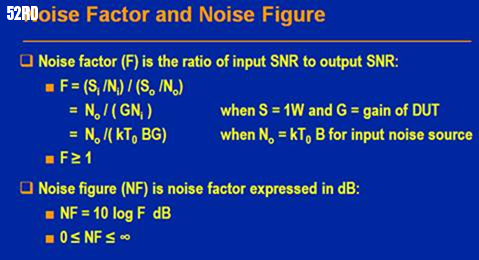

NF指的是 信号流过去时 其SNR会下降多少
若SNR下降1 dB 其NF = 1dB
若SNR下降2 dB 其NF = 2dB



由公式可知 NF只有正的



也就是说 当信号流过任何组件或系统时 其SNR肯定只会下降 不可能上升

所以整个串起来 灵敏度公式表达的含义是
你从RF Connector灌一个RX讯号
该RX讯号从RF Connector 一路长途跋涉 到达BB Chip时
其SNR下降的多寡 就是整体NF
而进入BB Chip后 其讯号的真正Noise Floor为-174 dBm/Hz + 10log(BW)
得知讯号真正的Noise Floor 也得知讯号的大小
那么就可以计算出SNR 此时发现 其SNR = SNRmin
因此 这个从RF Connector灌进去的RX讯号大小 即为灵敏度

那为啥高通的NF 只算了WTR部分 ?
因为你要把人家公式的Loss也考虑进去啊
高通是为了方便读者理解 以及方便计算
所以才整体的NF拆成 :



也就是如下:



假设从Connector到WTR的Loss总和为5 dB
表示讯号从Connector到WTR 其SNR下降5 dB
而WTR的NF为2.3 dB
表示讯号经过WTR后 其SNR下降2.3 dB
所以 讯号从Connector 一路流到BB Chip
其整体的NF = 5 dB + 2.3 dB = 7.3 dB
亦即SNR会下降7.3 dB
所以如我一开始所说 你加一个括号 就能理解了

如果不考虑这个Loss
那表示你RX讯号是直接从WTR灌进去的

问个题外话，这些图是你自己做的吗?用的什么软件啊?谢谢

小编可否分享下你的这个Excel表格呢?

这个帖子要收藏，我这边项目也要做链路预算，正在研究

C神，我觉得我应该知道自己的误区在那里了，对于你给的公式：

Sen(dBm)=-174 + 10logBW +SNRmin + (NF+ LOSS)
根据之前的错误理解，LOSS会导致signal的衰减，而NF会导致底噪的增加（误）
但实际上链路预算应该只考虑：信号从测试座跋山涉水到达BB时的变化，而底噪为-174 + 10logBW。这样应该就解释通了。
但对于噪声系数还是有一些困惑：
按照之前的说法：
总的噪声系数 = 前级loss + NF(wtr)
但是，噪声系数应该满足公式：
NF=NF1+(NF2-1)/G1+...
我想知道这两者之间是不是存在矛盾?
望指点

那LNA之前的无源器件的增益需要考虑么?

这年代融入手机主要零部件供应商,在这个领域里保持品质和技术的领先的话,还是能混的下去,因为手机业不管是现在还是将来,他的需求量就是不小.

想明白了！这次我来自问自答：这是不矛盾的！
根据 Friis formula
NF=NF1+(NF2-1)/G1+（NF3-1）/G1G2
首先需要明确上面这个公式的单位不是dB而是没有量纲的，
我们知道，对于无源器件，满足NF = 1/G = LOSS（噪声系数等于插损）
那么对于多级无源器件串联的系统（假设是三级），带入Friis formula
NF（总） = NF1 + （NF2-1）/(1/NF1) + (NF3 - 1) / (1 /( NF1 *NF2) ) =NF1*NF2*NF3
装换成 dB NF(dB) = NF1(dB) + NF2(dB) + NF3(dB)
所以可知，多级无源器件的串联，其总噪声系数 = 各级噪声系数（插损）相加.

如果链路上有一个LNA呢?
根据前面的推导，我们可以把LNA前的无源器件看做一个无源器件，
NF（总） =NF（无源） + （NF（LNA）-1）/（G（无源）） = NF1 + （NF2-1）/(1/NF1) = NF1*NF2
NF(dB) = NF1(dB) + NF2(dB)
可知：到LNA之后的总噪声系数 = LNA的噪声系数 + LNA之前的所有插损

同样的，如果我们改变LNA和无源器件的顺序呢?
NF（总） = NF(LNA) + （NF(无源)-1）/(G（LNA）)
我们对比这个式子和上面的式子，发现，当G(LNA) = 1/NF(LNA）时，NF（总）相等。但实际上，对于LNA来说，G(LNA) > 1/NF(LNA），故上式<上上式，即解释了为什么 LNA放在前面能够减少NF（总）

这贴里面好多高手啊

学习了！

学习了！~~~

无源器件哪来的增益?！?

我的当时意思是：如果套那个公式，对于一个器件都应该有自己的“NF”（噪声系数）和“G”（增益）。不过现在已经理解啦

很好的帖子

@criterion 大神 你用的画图软件是什么?

请问下：高通有关于这种灵敏度链路算法的文档吗?若有文档。能否告知文档的号码?我在网站上并没有找到相关的文档介绍，谢谢了！

请问下：高通有关于这种灵敏度链路算法的文档吗?若有文档。能否告知文档的号码?我在网站上并没有找到相关的文档介绍，谢谢了！

有C神出没的帖子绝逼是好贴，习惯性逛C神帖子

C神，有一点我不是很认同，你说讯号进入BB Chip后真正Noise Floor为-174 dBm/Hz + 10log(BW)，讯号进入LNA，假设LNA增益为G，热噪声同样也获得了G的增益，整体的Noise Floor被抬高为-174 dBm/Hz + 10log(BW)+G；再加上LNA自身的噪声系数NF，所以SNR有所下降，我的观点是讯号进入BB chip 之前Noise Floor一直在被抬高，有用讯号也一直在被放大，只不过SNR却一直在减小,，如果进入BB chip的Noise Floor一直为-174 dBm/Hz + 10log(BW)，那讯号经过LNA得到增益，Noise Floor 不变 SNR变大才对，这个和事实不符合，不知道我的理解是不是有失偏颇

请问 TX in RX noise 这一部分噪声应该怎么加在 link budget 里面

看怎么理解吧，如果前端插入lna，相当于WTR内的lna成了第二级、第三级。,根据NF级联公式计算，后级的NF很小可以忽略，只考虑前端的NF。
回到高通的这个文档的计算，可以看到计算时他也只是取了WTR的G0的NF，但是datasheet来看，通常WTR都是有四级放放大的，也是忽略掉了后级的。
这个是3925的吧，前几天刚看

这个聊得好棒，要马克

举例，进入LNA之前的loss为 1dB:
那么对应的NF就是1dB，增益就是-1dB
按照级联噪声公司计算就好了

学习了

好贴，值得收藏

哈哈，同问

很好的帖子~

很好的贴子 顶个

大神一堆一堆的

C神对这个公式的讲解，非常物理啊，大赞一个；

学习了

学习了！

学习学习
