SAW和 duplex
在看原理图发现为什么2G的频段不采用双工和滤波器，3G频段的发射和接受都采用了双工，而4G的频段采用的都是单滤波器（是因为时分双工和频分双工和4G采用单独的天线开关的原因么） 求大神详细解释下
最佳答案：
上述回复中第三条有笔误，更正如下：时分双工不使用双工器，4G（TDD_LTE）里面时分双工频段，收发是同频的，没有用双工的理论基础； 2G（GSM），4G（TDD_LTE）时分双工而使用滤波器与双工方式无关，发射滤波器是为了抑制带外杂散，接收滤波器是为了防止带外干扰。通常情况下，4G（TDD_LTE）使用的滤波器，收发共用一个滤波器，在滤波器与RFIC之间加收发开关； 即便是2G（GSM），3G（WCDMA），4G（FDD_LTE）共通路，使用双 ...
上述回复中第三条有笔误，更正如下：
时分双工不使用双工器，4G（TDD_LTE）里面时分双工频段，收发是同频的，没有用双工的理论基础；
2G（GSM），4G（TDD_LTE）时分双工而使用滤波器与双工方式无关，发射滤波器是为了抑制带外杂散，接收滤波器是为了防止带外干扰。通常情况下，4G（TDD_LTE）使用的滤波器，收发共用一个滤波器，在滤波器与RFIC之间加收发开关；
即便是2G（GSM），3G（WCDMA），4G（FDD_LTE）共通路，使用双工器也是因为3G（WCDMA）,4G（FDD_LTE）频段需要FDD的双工方式，与2G（GSM）无关；
如果不同频段2G，3G，4G共通路，使用的应该是双讯器，但是面积应该不至于这么紧张吧，几乎没这么干的，插损太大了。
2G是时分的，收发不同时进行，不牵涉到隔离度问题。而3G 4G 的FDD 模式，收发同时。简单说就是这个原因。双工器是两个带通滤波器合二为一，这就牵涉到隔离度的问题。
您好，4G TDD也是时分双工的模式但也采用了滤波器?
和双工方式有关。
当然，如果2G和3、4G共通路，这个情况下就要用双工。
时分双工不使用双工器，4G（TDD_LTE）里面时分双工频段，收发是同频的，没有用双工的理论基础；
2G（GSM），4G（TDD_LTE）时分双工而使用滤波器与双工方式无关，发射滤波器是为了抑制带外杂散，接收滤波器是为了防止带外干扰。通常情况下，4G（TDD_LTE）使用的滤波器，收发共用一个滤波器，在滤波器与RFIC之间加收发开关；
即便是2G（GSM），3G（WCDMA），4G（FDD_LTE）共通路，使用双工器也是因为3G,4G（WCDMA）频段需要FDD的双工方式，与2G（GSM）无关；
如果不同频段2G，3G，4G共通路，使用的应该是双讯器，但是面积应该不至于这么紧张吧，几乎没这么干的，插损太大了。
大哥，再问一句啊
假设2G的DCS1800频段和3G的BAND I频段以及4G的FDD BAND I共通路（理解为频率相近是共通路的前提，但发射和接受怎么控制（用天线开关吗?2,3G的天线开关可以用2GPA，4G此时也用2GPA吗为什么又有部分4G频段用单独的天线开关?））
4G TDD 也是用到SAW 的，现在很多PA 中集成了SAW，在外面留出接口。

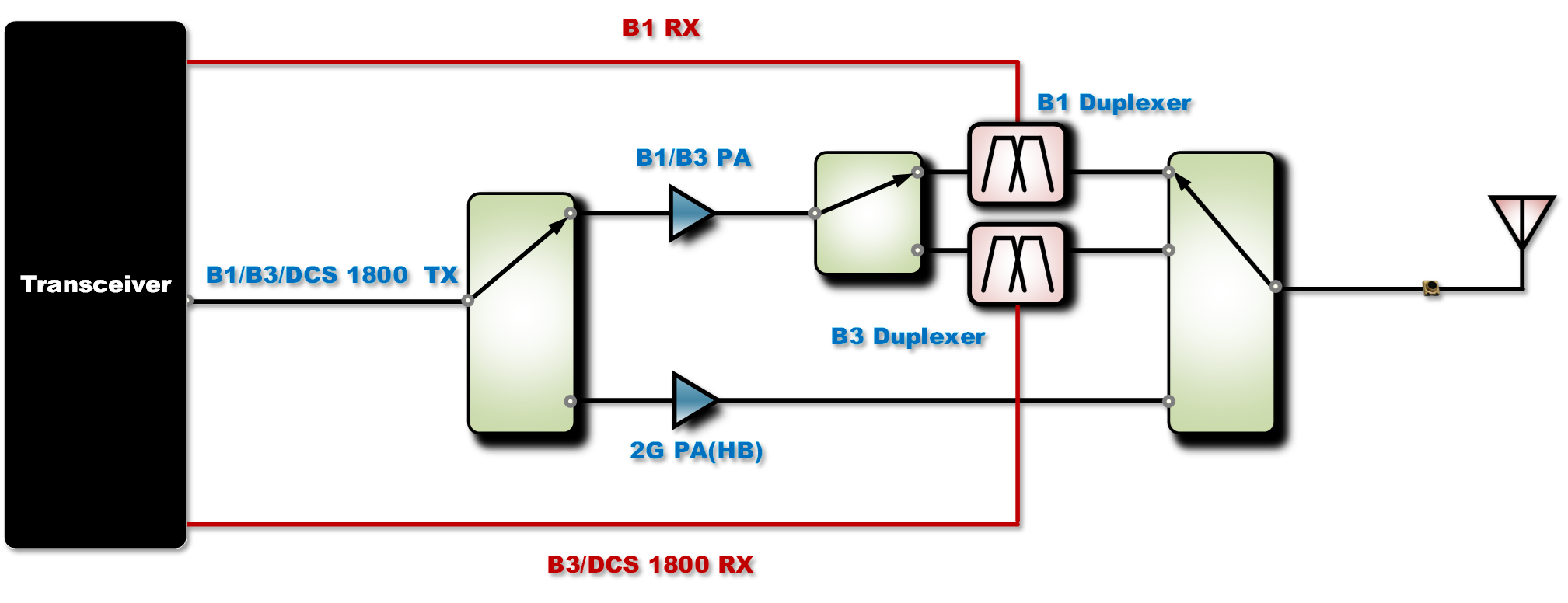

大致上可以这样兜
DCS 1800的RX路径 会跟B3的Duplexer共路径
所以若GSM没有Diversity的话
灵敏度会比较差 因为多了Duplexer的Loss
小编问的3G频段的发射和接受都采用了双工，而4G的频段采用的都是单滤波器,这是为啥，各位大神回答下！学习中。
