ACLR和电流什么关系的？

这就是对于关系

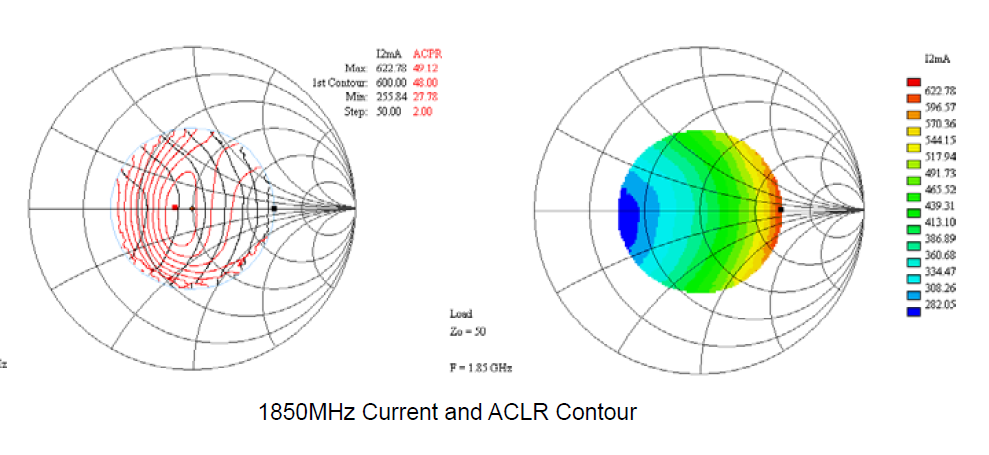

C:\Users\Administrator\Desktop\QQ截图20150810202250

这图看看

可以帮忙讲解下吗?

这个就是PA效率和PA线性之间的关系，一般想要电流小（效率高）就要牺牲线性，如果想要线性高，就要牺牲效率（电流大）。我还没有见过哪一家PA的线性最好的点和效率最高的点是重合的。这个是设计上的限制。结合loadpull参数来调试PA

ACPR和电流最终是在哪个范围之内比较好?

Load Pull原理，网上资料挺多，小编查查就明白了。

PA的线性代表什么?线性不好会发生什么情况

线性就是ACLR咯！不好的话会出各种问题哦！除去ACLR不过之外，EVM，灵敏度，杂散都有可能不过，这个看具体情况！

ACLR和电流在PA Load pull上对应不同的位置，通常调试匹配时，如果ACLR余量还很大的话，就向电流方向动一动，减小耗流，也可以通过更改校准电压也就是更改PA MOS管的偏执电流来减少耗流，但是ACLR也会变差，这两种减小功耗的方法都是在ACLR余量较大的情况下牺牲ACLR来实现的，还有要注意的就是在网分上同样的点不一样的匹配的类型也会对ACLR有一定的影响

ACLR不止是根据PA来的，和Transceiver 也有关系，不同的匹配类型会形成不同的滤波效果

找个功放的loadpull看看就明白了

学习啦

ACLR为何低电压下?比较差，求解释

ACLR 是 PA 的三阶交调抑制IID3情况，一般而言3阶交调点和1dB压缩点相差10dBm左右。提高三阶解调抑制，改善PA 的线性，线性PA 一般都采用回退功率的方式工作，线性度与效率是不好两者同时兼顾的，多以从Loadpull 上我们能看到ACLR 和Icc 往往是相反的。实际调试过程中，我们也会通过牺牲其中一个，保证另外一个。至于牺牲多少，和PA 后端的器件插损密切相关，如果后端器件插损小，这样PA 线性牺牲后，指标也是有余量的。这个根据实际项目情况来吧。
