调制谱和相位误差Fail的解决方法和原理分析

故障现象：

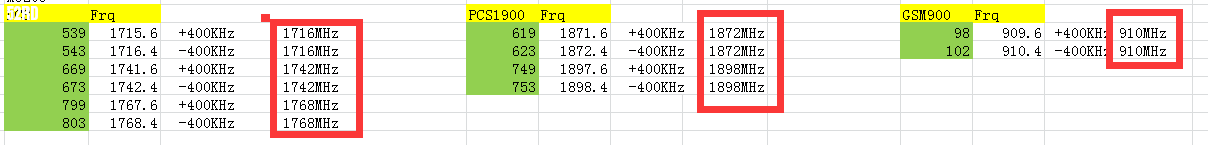

在高功率等级和高频信道（DCS,PCS)上，其中PCS在621（1872Mhz）、751（1898Mhz）信道相位误差FAIL，相邻信道调制谱FAIL，频率相差26Mhz。
在DCS中的539、543、669、673、799和803信道调制谱FAIL。相对应信道也相差26Mhz。


layout：

左上图中红框为TX module 的VBAT和VCC脚。右上图中红框为VBAT走线。
左下图中红框为PMIC，右下图中红框为AUXADC_REF和AUXADC_TSX信号的参考地 GND_AUXADC.

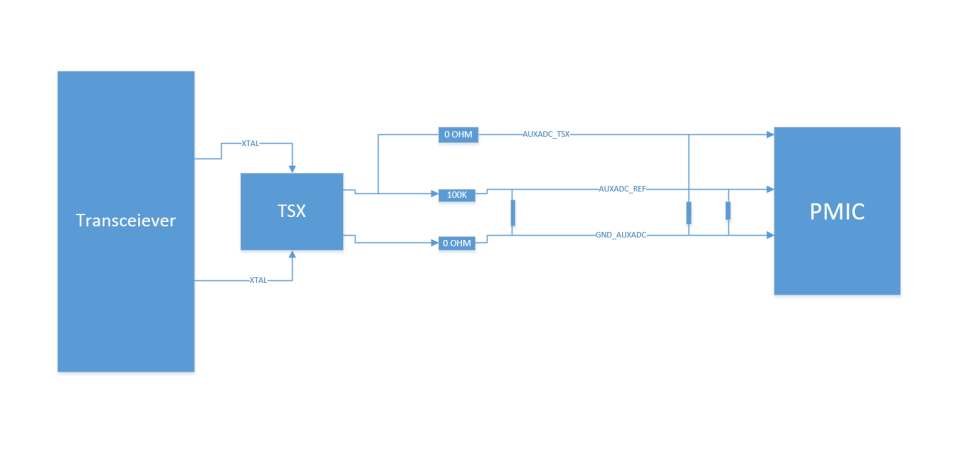

原理图：


求大神能从原理上解释下这个问题。

现在我也遇到调制谱FAIL的 问题 小编 发我邮箱看看 275758881@qq.com

调制谱都在26Mhz fail ， 感觉很有可能是那个CLK耦合到IQ线或者PA供电上去了，重点查查layout布线看哪里每包好或者隔离度不够。

Layout中左下图中粉红色走线为AUXADC_REF,绿色为AUXADC_TSX

IQ通路的PCB走线在哪里?有没有受到电源干扰?

干掉电源 外接电源试试

应该是26MHz的时钟线干扰到PA的Vbat走线了。查下PCB图

给PA单独供电，干扰问题还是依旧

给PA单独供电干扰还是存在。

IQ信号走的是严格的差分线，并且包地。如何验证IQ信号是否收到干扰

这是做的一个co-clock的方案即transceiever 和 GPS 共用一颗晶体。今天用示波器量了一下AUXADC_REF的波形，看到的是不稳定的1.8V高电压，而MTK给的回复是：AUCADC_REF信号应该是在PWRKEY按下80Ms后一直是稳定的1.8V。

@criterion

学习！

问题解决了，第二版PCB已经发给板厂，之后会分享。

tanks for share

小编怎么解决的，分享一下?

wxIM9XnU.pdfwxIM9XnU.pdf

小编怎么解决的，分享一下

坐等小编解释~

现在发现问题还没有彻底解，一致性很差。现在都在改第四版了。只能保证不FAIL，但是余量只有3dBc，正常余量有8-9dBc。修改参考地的滤波电容有很大的改善。

并且是否加屏蔽盖也有很大的差异，感觉和共振腔体有关。

改变晶体位置也有很大的影响。

现在项目陷入的泥潭。

用频谱仪查看受干扰信道的频谱，结果如下，干扰很明显，参考大神@criterion 的资料，感觉像是由于PA供电的on|off切换引起的，但是修改PA VBAT_RF端的稳压电容，没有改善。因为预留的焊盘尺寸只有一个0603和0402的位置，再大的电容受到了限制。
给PA单独供过电，没有改善。收发机是集成在CPU里面的，IQ信号也已经集成了。

小编好人

@criterion

之后又遇到了一个一模一样的问题，整理了报告，大家可以看一下，PPT后半部分加了大神@criterion 的PDF文档，很有感悟，谢谢。

小编可否麻烦分享一下这报告?
谢谢

报告太大了，上传不了，要的留个邮箱吧

793270155@qq.com
谢谢小编

865230232@qq.com
遇到了和小编一样的问题，求报告分享，谢谢！

发到你的邮箱了，有任何问题欢迎在帖子下面讨论。

发到你的邮箱了，欢迎回复。

谢谢小编
我现在遇到的问题点和小编类似


但是电路中没有类似小编debug的那部分电路，PMIC控制晶振。
我的电路中主要由BB芯片（集成了WTR和PMU），PA，无源晶体构成。
像这种情况应该排查哪些地方呢?
感觉PA关系比较大，因为这个PA是新厂商的料，之前用的PA没有这个问题。

小编好人，望不吝分享！
350313039@qq.com

小编好人，望不吝分享！
244631642@qq.com

2027619315@qq.com
麻烦小编了 谢谢

谢谢小编
441375145@qq.com

感謝樓主給予分享！
1127664004@qq.com

请小编发给我参考下，谢谢！
121400110@qq.com

小编好人，望不吝分享，万分谢谢！769647980@qq.com

你说的几个信道我都有遇到，而且信道完全一致。
对于高频欣的干扰：
(1)查看是否有相位误差偏大的情况

（2）查看接受有没有稍微偏低的情况，有如下信道：5、202、586、611、586、716、846和上述调制谱FAIL的信道，如果有一般情况狂下就需要改版了，原因是由于RX线路或者是巴伦离晶体太近。

对于低频的干扰是在PA的供电端做如下变化：

22uf->47uf
nm->100nf
nm->100pf

上述方法都可以有很大的优化，欢迎反馈。

现在我也遇到调制谱FAIL的 问题 小编 发我邮箱看看 275758881@qq.com

遇到了和小编一样的问题，求报告分享，谢谢275758881@qq.com

遇到了和小编一样的问题，求报告分享，谢谢549253552@qq.com

121718742@qq.com
小编分享下！

747580752@qq.com，小编能否发给我一份~~

1253767262@qq.com 感谢小编分享

152495846@qq.com 感谢小编分享

841292517@QQ.COM 感谢小编分享

小编，不幸我也遇到了同样的情况，帮忙发我下邮箱，参考下，谢谢。 gaoxke86@163.com

很有道理，收获很多

742003403@qq.com 感谢小编分享

还没碰到类似问题，感谢小编分享。18700465011@163.com

之前遇到过调制频谱fail的问题，是加上屏蔽罩之后就会变差，不加就是好的，最后也没查明到底是什么导致的。

麻烦小编也分享一份给我，谢谢！

邮箱是13032480@qq.com

遇到了和小编一样的问题，求报告分享，谢谢f0041089@126.com

94362039@qq.com感谢小编分享

求分享一份，学习一下解决思路476844686@qq.com

求分享，l小编 。349549860@qq.com

小编可否把报告发一个给我，我现在一个手表的项目也是这样，GSM900 的98信道和102信道调制谱fail，而且有屏蔽罩和没屏蔽罩差别很大。136715582@qq.com,非常感谢

小编可否把报告发一个给我，我现在一个手表的项目也是这样，GSM900 的98信道和102信道调制谱fail，而且有屏蔽罩和没屏蔽罩差别很大。136715582@qq.com,非常感谢

感谢小编分享，315553104@QQ.com
能否发我一份吗，成分感谢
