请问手机射频摆件要注意哪些

transceive

transceiver

transceiver

transceive

为啥要靠近transceive ?

净空区 5*5

transceive

为什么靠近Transceiver好?

双工器位置不一定非得靠近PA或者非得靠近transceiver了。

Transceiver

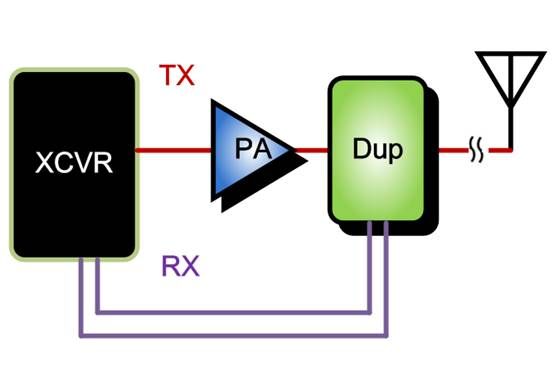

Block Diagram如下

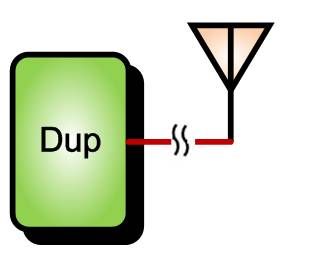

因为Duplexer的ANT Port 是Tx/RX共同路径 为了使这共同路径走线短
所以一定需要靠近天线



那再来就是你讲的 是要靠近PA? 还是收发器?

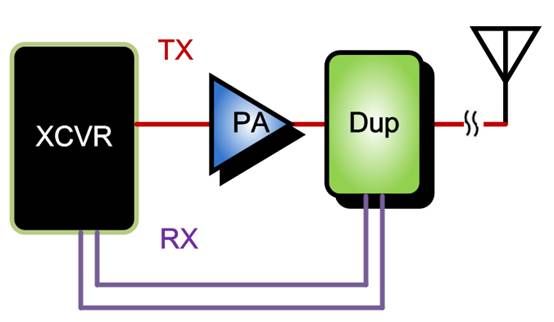

如果是靠近PA



那就是收发器会离双工器较远 意即RX走线长
那么灵敏度就劣化

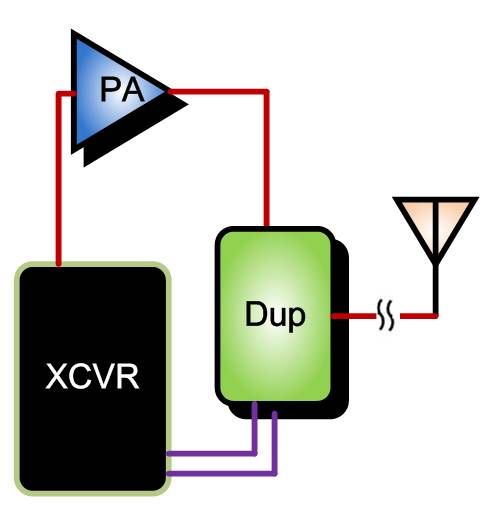

那如果是靠近收发器 那么PA就会离双工器较远

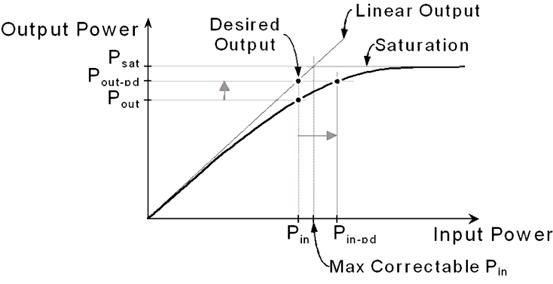

此时PA的Post Loss变大 便使得PA输出功率需打更大
来达成Target Power 例如23.5 dBm 如下图




当然 PA输出功率打越大 那就是越接近饱和点 其线性度会越差



意即你的ACLR, EVM有可能会变差
所以看你是要牺牲RX还是TX

如果牺牲TX 补救措施是
看有没有线性度较好的PA 最好是pin-2-pin
这样若TX劣化 可以赶快换
不过线性度较好 一来是耗电流会变大 要考虑Thermal的issue
同时待机时间会短
而且线性度好 就会贵 你要看公司愿不愿意让你导入

牺牲RX就比较没补救措施了 因为根据Noise Figure公式



LNA输入端的Loss最是关键 因为LNA都会内建在收发器中
所以RX走线长 Noise Figure大 灵敏度就差
加上RX走线长 受干扰机会就大
哪怕走内层也一样 因为手机空间有限 内层RX走线
不太可能两旁或上下都是完整的GND 完全无走线
有可能会有高速讯号线 甚至电源走线邻近

所以真的两害相权取一轻的话 确实是RX先顾
也就是要靠近收发器

又见大神，很敬佩你的帖子。@criterion

向大神致敬！

顶一下

顶一下

@criterion 敬佩！

确实是大神！

学习了

学习了

学习了

学习了

靠近收发器

感謝,學習了 #12樓

赞~~~~~

向大神致敬

学习了，顶！d=====(￣▽￣*)b一下

学习一下

顶！

现在的高通方案中（以WTR2965为例），布局时双工器基本RX和ANT端都可以走表层，TX走内层；距离收发器和TXM的距离也差不多。

双工器摆在合适的位置，一定要和PA保持距离，因为热双工器会偏掉，天线净空区的话我希望有100平方米。
