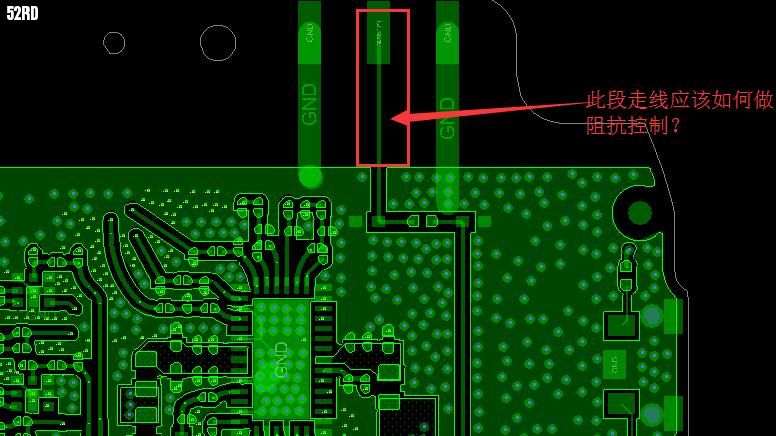

天线弹片前端走线问题

天线弹片走线

这段线必须尽量短，做不了阻抗，粗细就跟后面的阻抗线一致就好。像如图的搞这么长肯定不好。

多谢建议，很赞同你的观点，但是板子是套用别人的外壳和天线，净空和天线弹片的位置都不好改动了。

器件布局可以优化下

学习学习

一、这段线不是阻抗线了，而是天线的一部分，和两边的两条地线一样。不用特别处理，天线工程师调试天线时，自然纳入了考量
二、如果过不了心理关卡，rf走线垂直下方隔层走一条地线做参考平面。保证天线垂直下方大部分净空就行了

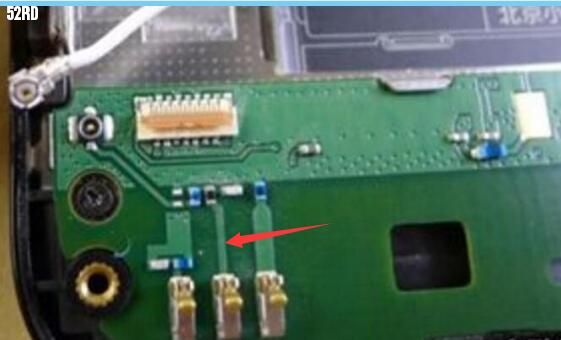

谢谢答复，看小米的拆机图里面天线端的走线比后面的射频线要粗一些，可能就和你说的第二点一样处理的。

把走线刮掉，拿到亮光下一看就知道了。ps，我感觉这幅图的天线会对那个zip器件的mipi有干扰
