大神来看看QSPR里面的这几个名词是什么意思

05-08
大神,请详细解释一下这里面红色的名词,或者提供可以解释QSPR log文件具体内容的资料

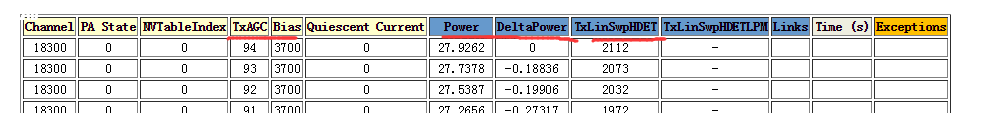

TX agc 发射增益 power 是cal出来的功率 delta 是cal出来的功率跟下面的功率差值 ,tx line 是pa 线性度的一个扫描,这块不太懂。

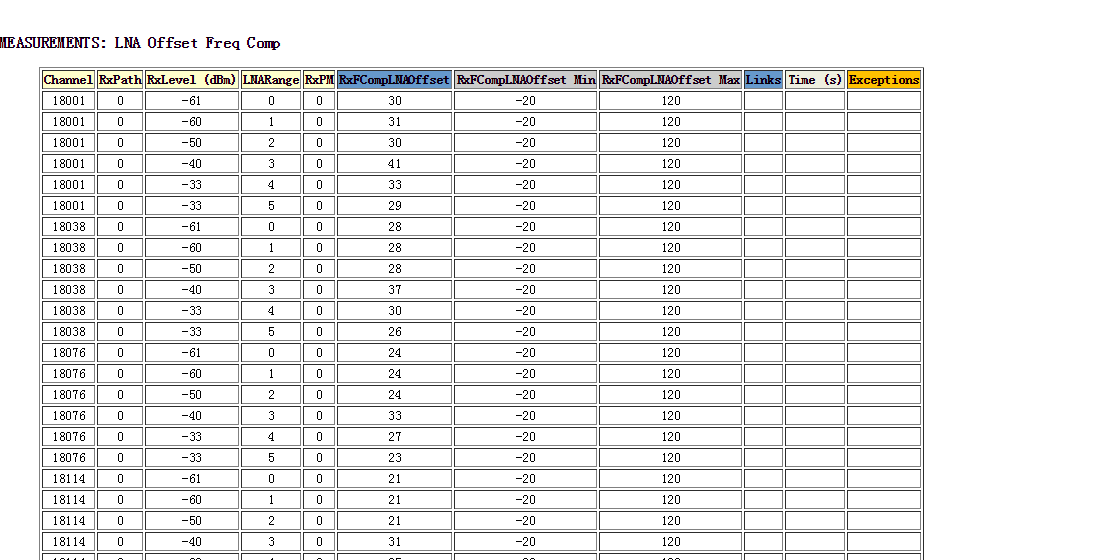

同理 ,下面是cal rx 部分 。

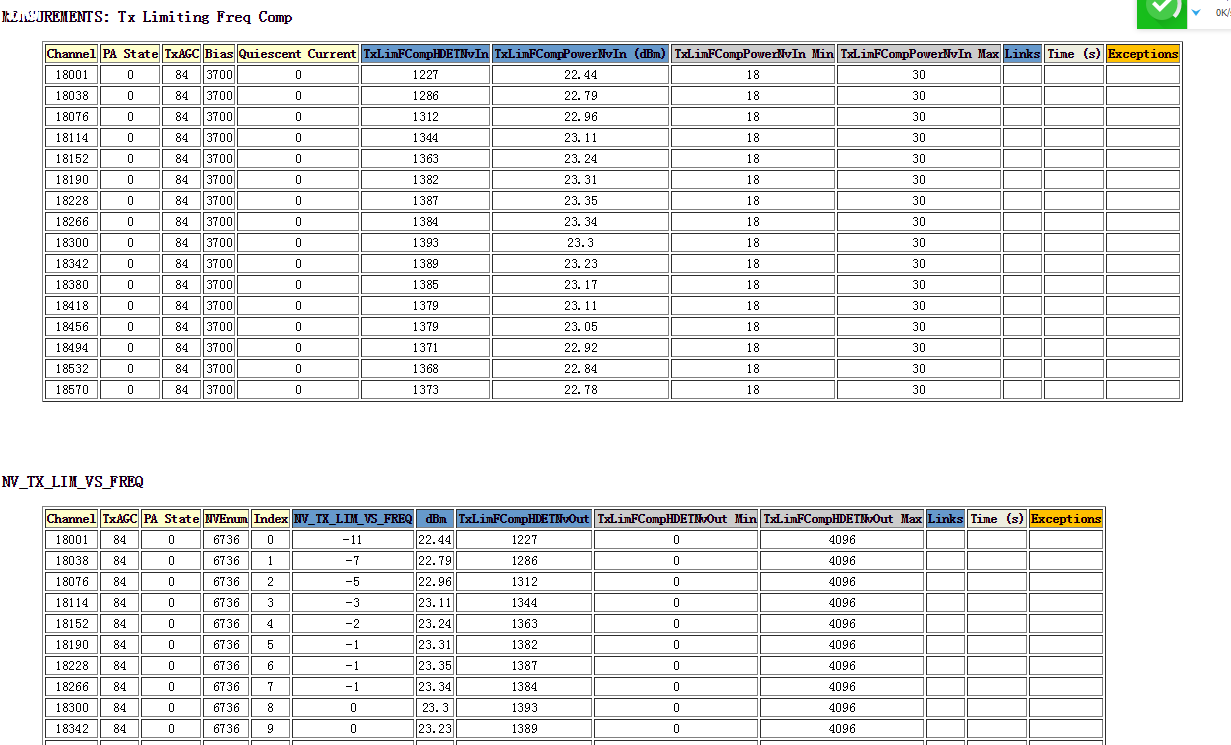

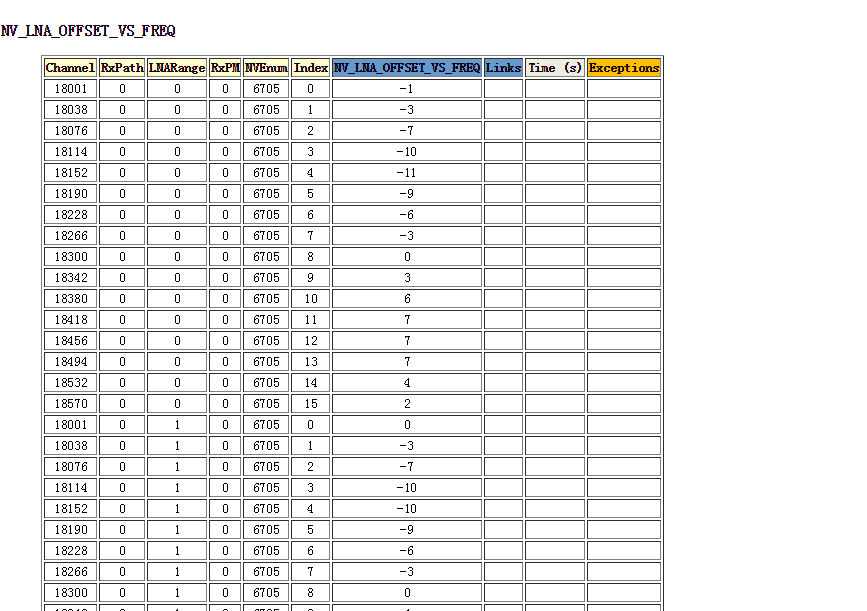

蓝色部分的是cal出来的值,黄色的是cal配置里的设置,对应 配置来看会比较容易看懂。

顶上去

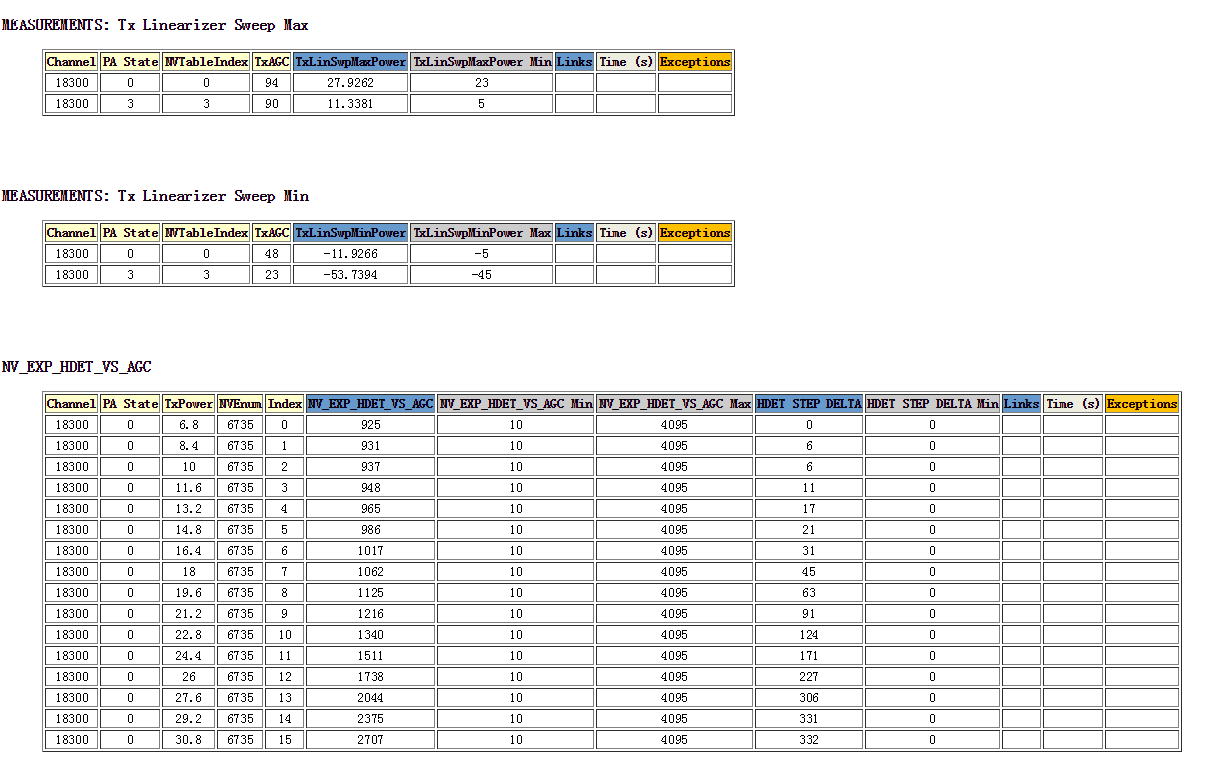

HDET是功率检测的值

Bias是偏置电压的意思,如果手机PA电压用的APT或者ET控制,这个会用到

我有些糊涂了,校准的基本原理我懂,表中校准出来的值,会把哪些内容写入NV,能否解释一下表中的校准值与校准原理的对应关系。







AGC实际上就是校准的时候你的RGI表,如果使用APT或者ET的话,BIAS就是PA的VCC2的电压,HDET是功率检测获得的值。

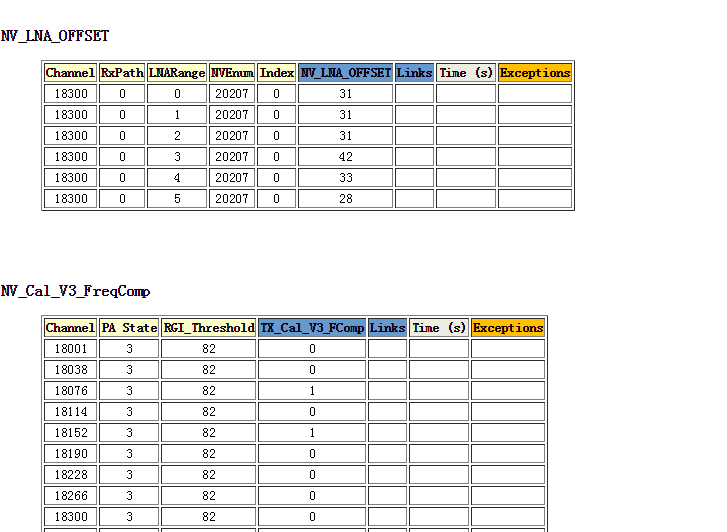

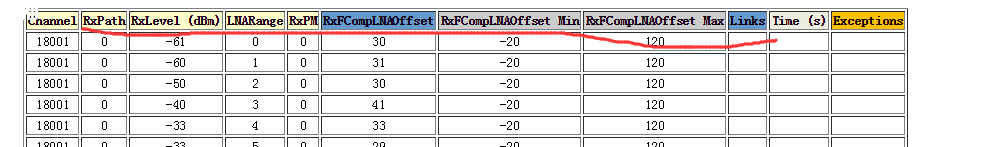

下面的RX PATH是接收通路,0是主集,1是分集。LNA RANGE是LNA的放大等级。

给你32个赞

学习了~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~·
