WTR39x5相关的RX端的s参数问题

高通的WTR39X5系列的transceiver，网站上提供了两个s参数文件，其中一个zip文件名是：S-PARAMETERS FOR WTR3925-WTR3915-WTR3905-WTR3605（hs11-nh379-13），其中接收部分的S11参数比较好理解，应该就是往芯片里面看的相关端口的输入阻抗。另外还有一个文件是：WTR3925_WTR3915_WTR3905_Gamma_Opt_File（hs11-nh379-14），也是一个s11的参数文件，这个是怎么得到的，我就不是非常明白了，按照文件名的意思看应该是最佳NF的源阻抗S参数，但是它到底是通过什么方式得到，我就不懂了，麻烦请大神帮忙解释一下，多谢多谢了！

能否发一下S 参数文件， 我们拿软件分析一下看看。谢谢。

能否发一下S 参数文件， 我们拿软件分析一下看看。谢谢。

高通给的是最小NF的点,让调试的时候把Z拉到那个最小圆的位置. 有兴趣可以测试下他的端口阻抗,基本是在最小NF圆的共轭位置.

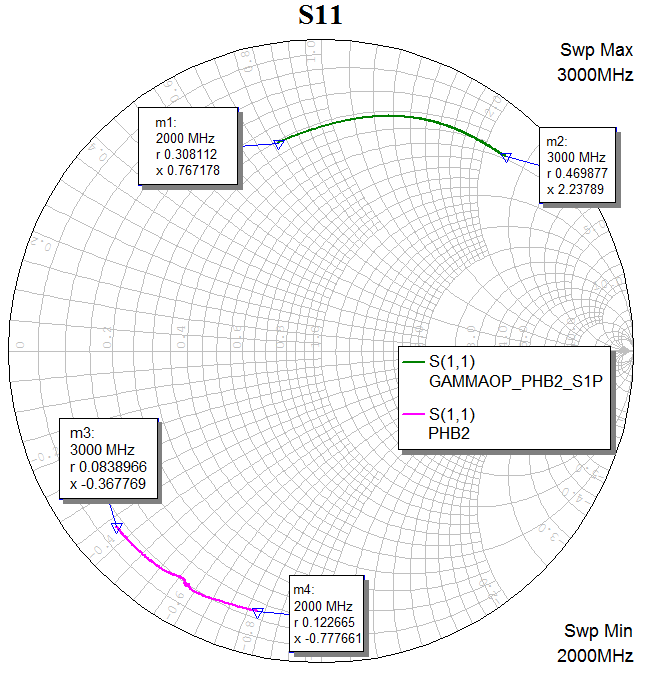

其实我看了高通提供的每个LNA口对应的两个S11参数，一个是输入阻抗（应该含一段PCB走线），还有一个就是GAMMA_OPT的源阻抗，如下截图，感觉不是想象中的每个频点都是给出对应的最佳NF点。

你可以看一下我下面给的截图，还需要源文件的话我再短信联系。谢谢！

我再截图WTR3925_WTR3915_WTR3905_Gamma_Opt_File（hs11-nh379-14）打包文件里GAMMAOP_PHB2_S1P.S1P这个里面的部分内容，如下截图：


可以看到文件头上注释行，说明s参数应该是用E5071C测到的，再看下面的数据行，是从2GHz到3GHz（我只截取头尾的几个频点，中间的删掉了），扫描步进是625KHz，算下来是1601个频点，用过E5071C的同学应该都知道，它一个channel的最大可设置的扫描频点数就是1601个点，更加说明的了这个S参数文件几乎肯定是测试得到的。
我就想不通对应每个频点的最佳NF源阻抗能用网分一次就能测得?

电脑上传不了,我们都是看的那种 一圈一圈的圆图

对应的圆图就是我上面的smithchart截图，谢谢！

我明白你的意思了，你说的是：常规的对应某个特定频点的NF圆是吧。
我的问题是高通给的GAMMA_OPT的S参数是啥意思啊，我不懂怎么使用哦。

这个也是第一次见到,问过高通的人么

问过，他们说这个文件是仿真的结果，我个人觉得不像是。
他们还说不要管这么多，就做共轭匹配就可以，如果就这样的话，那我觉得何必再提供gamma_opt的s参数文件呢。只要端口的输入阻抗就可以了呀。
谢谢！

等我们要是用这个片子的话 我也的问问

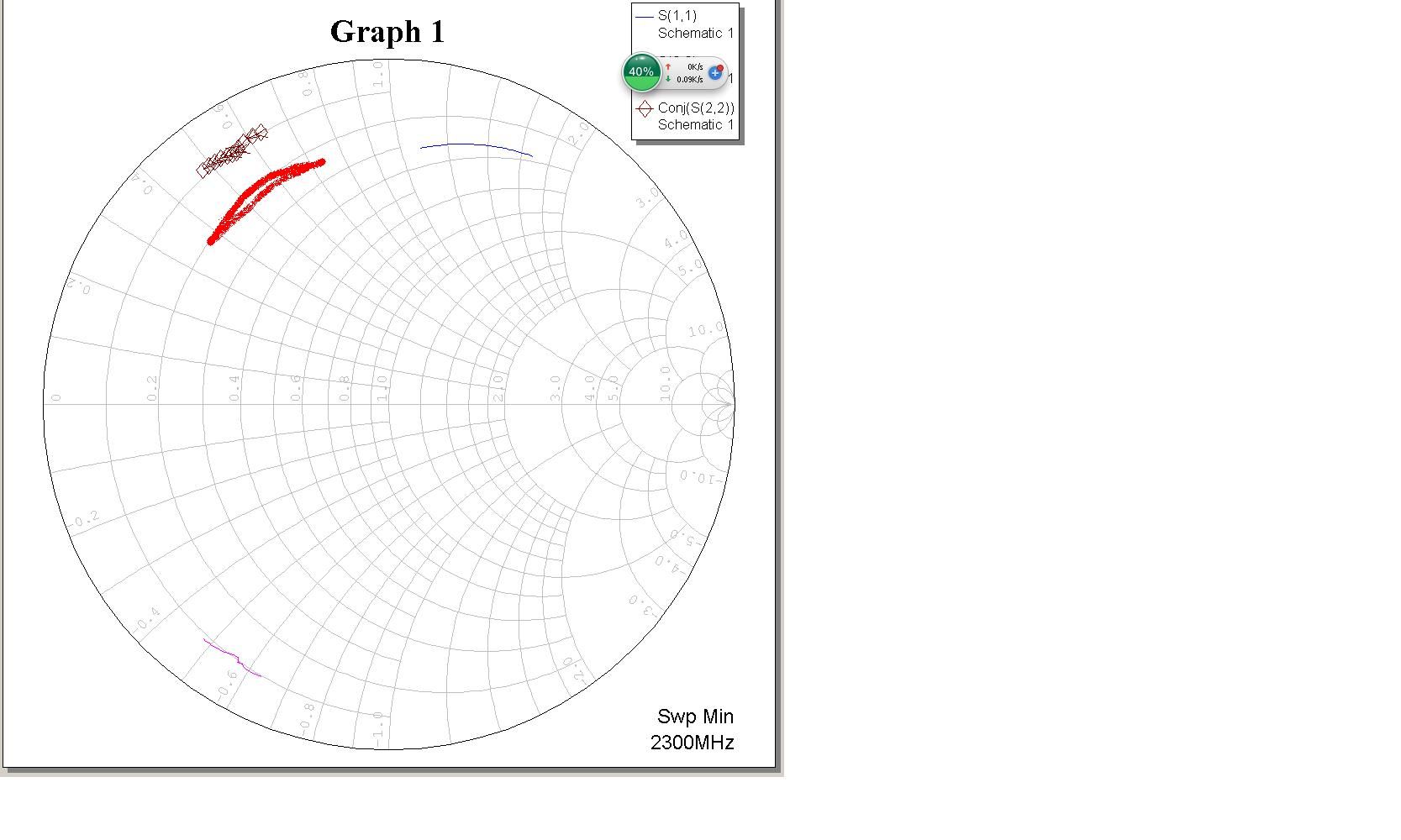

小编朋友，我仿真了一下数据，附图所示，频段为 2300-2700 MHZ 应该来说 PHB2.S1P 是基本ok的。最小噪声系数点应该是在 PHB2.S1P 共轭匹配点 再稍微靠近圆心的位置上，这个是所有tranceiver的特性都是如此。 GAMMAOP_PHB2_S1P.S1P的文件 里面的 点并不是直接对应最佳噪声系数点，目前无法确知这个文件改如何使用。 看看网友们是否还有其他方法确认一下。 另外 厂家所提供的 最佳噪声系数点 通常是 芯片 后仿真 post simulation的 结果， 网分是根本无从测量出噪声系数这个指标的。

嗯，我同意你的说法，所以我也不明白高通是怎么把gamma_opt的这个文件做出来的?多谢！

目前的主要问题是 gamma_opt 文件无法正常使用， 比较精准的 gamma 点 无法得出，只能根据共轭匹配的点大致估算一下。可以针对这个问题再咨询一下高通公司看看他们如何解决，谢谢。

另外高通说按共轭匹配点来做，这个纯属胡说八道，按照这个来做的话通常灵敏度都很低。必须要找到比较精准的那个 最佳源反射系数点。目前我们MTK平台都是这么设计的，他们提供的参数都非常专业和精准，也不会产生任何疑议。

不想问了，他们觉的你是啥都不懂，一脸的不屑，伤自尊啊，哈哈！

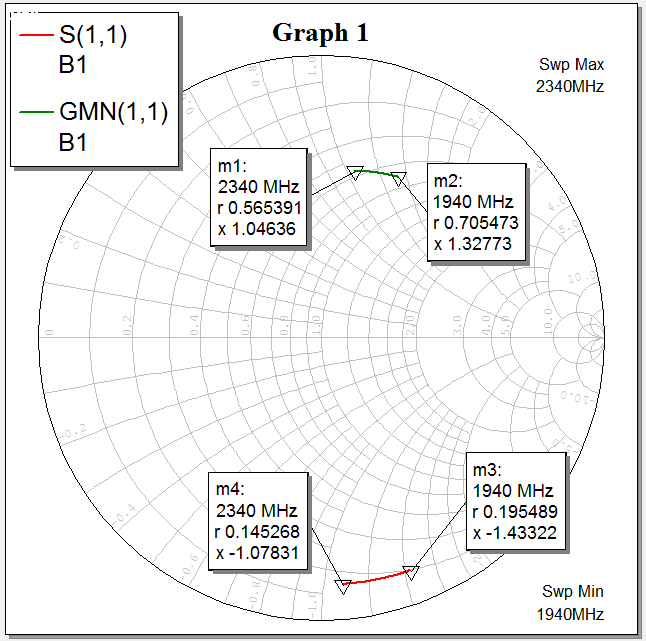

我问MTK也要了对应的相关文件，MT6169的。导出的数据如下截图，这个就是正确合理的、可以理解接受的。

NF圆是通过仪器测出来的，还恰好就是网分，但是需要一个噪声源，你那个文件是直接接到WTR的PRX口测的Ilna的数据，不是外面电路的

这个应该是厂家的仿真数据，不是实测数据，红色的那根是LNA的输入阻抗，绿色的那根最佳NF的数据。
