如何恰当简单地理解双工器的内部工作架构？

不是！

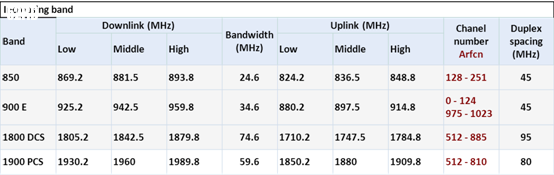

你像GSM 也是上下行频率不一样



但GSM不需要Duplexer
因为它的上下行 是分时又分频

简单讲 只要TX跟RX会同时运作
那就需要Duplexer
所以像WCDMA, FDD-LTE就需要
反之 像WiFi, GSM
就不需要Duplexer

至于Diplexer 那看你的电路应用

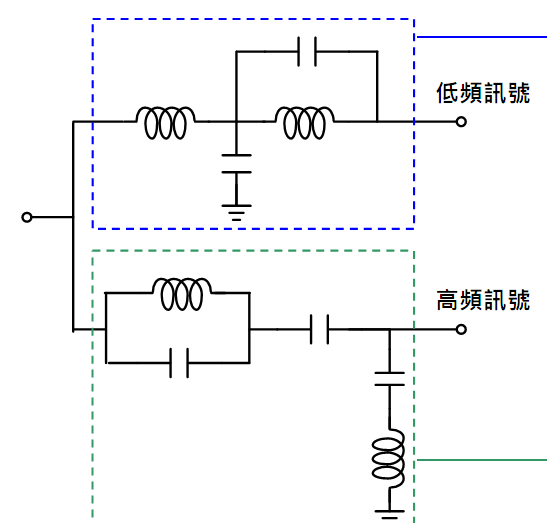

如下图:



你要MB跟LB共享一个天线 那就需要Diplexer
天线接收的RX讯号 一分为二 一路给MB 一路给LB

或是你希望GPS跟WiFi共享一根天线
那就是先放个Diplexer 把GPS跟WiFi一分为二
再放一个Diplexer 把WiFi 2.4GHz跟WiFi 5GHz一分为二



所以 中文都叫双工器
但英文有Duplexer跟Diplexer区别
两者共同点 就是都一分为二 因为都内建两个Filter
Duplexer是应用在TX跟RX会同时运作的功能 把TX跟RX一分为二
Diplexer则是看你电路应用

自己先顶一下。

相当于两个频率不一样的SAW，其中一端连在了一起

谢谢您的回复！

是不是上下行频率不一样，就要用到双工，比如FDD，不靠考虑半双工的FDD

我认识深圳一个地方免费使用仪器，手机微信关注 RFsister分包平台 ，可以免费预约实验室，很多射频专业仪器都可以免费使用

学习啦！

又见大神在科普

谢谢criterion的解疑

大神神龙见首不见尾

大神，那如果FDD 采用半双工，不用双工器，那接收端是不是要做一些特别的处理，譬如用容、感组成带通网络

有没有相关的文档分享下，tks ~

解释的很对嘛

半双工如何理解?

赞~~~~~

讲的很明白！

简单明了，顶一个，那各个容值和感值是不是要用仿真软件来计算?

简单说半双工就是收发不同时

如果考虑FDD的半双工呢?

R13版本cat M或cat 0 FDD是半双工的，为了降低功耗，带宽为1.4M，是时分复用的，不需要双工

学习了

谢谢！

谢谢分享

谢谢分享

路过拿分走人~

但英文有Duplexer跟Diplexer区别
两者共同点 就是都一分为二 因为都内建两个Filter
Duplexer是应用在TX跟RX会同时运作的功能 把TX跟RX一分为二

学习了

这种半双工的滤波器要怎么放呢?
