请问哪位有调试双工器收敛的好方法，现在都是在盲调，一个个的试验

请问哪位有调试双工器收敛的好方法，现在都是在盲调，一个个的试验。
从双工器的输入向天线那边看，将阻抗圆圈调试成很小的圈。调试的地方就是双工器后面的电阻电容匹配件，现在都是一个个的试验，盲调，哪位有好的方法。求分享，盲调实在是太麻烦了

利用网分调试可以简单点

肯定要用网分啊，用网分有没有什么好的调试方法，还是只能盲调

一般双工器的公共端最靠近的位置会有一个下地电感，这个电感会影响双工器的收敛，其他的去掉或者0欧姆，改变这个电感值得大小会改变收敛。双工器SPAC里会给出一个参考值，可以根据这个值调整。
有时候，双工器做得不太好，其收敛性能虽然不太好，怎么调都很大，但是其性能测试出来还可以，这种情况也存在。

同求啊！我也是盲调的。

网分可以仿真调试loadpull ，要是可以仿真调试收敛就好了

同求啊！我也是盲调的。

我先说一下，我以前调展讯时候，看apc增益值和饱和相结合，盲调很好调，现在看mtk log没发现在哪大概看收敛，非信令不是很准啊，盲调真心不好调啊！

是啊 盲调没有头绪 很不好弄

哈哈哈 大家加油哈，多调调就有经验了，找那个双工厂商帮忙调试也是很有必要的，他们速度很快的·

他们为啥调的那么快啊

先调收敛，然后再往四个象限分别拉下，看下那个方向效果好，再着重在这个方向上调。

找个地方实战培训一下来的快，有现成的仪器，有专人手把手教，一下就精通了

调调天天调

可以说下你的调试方法吗，调试步骤什么的

我们遇到不好调的band选择网分，找双工的供应商要loadpull，按照那个调到好的位置。

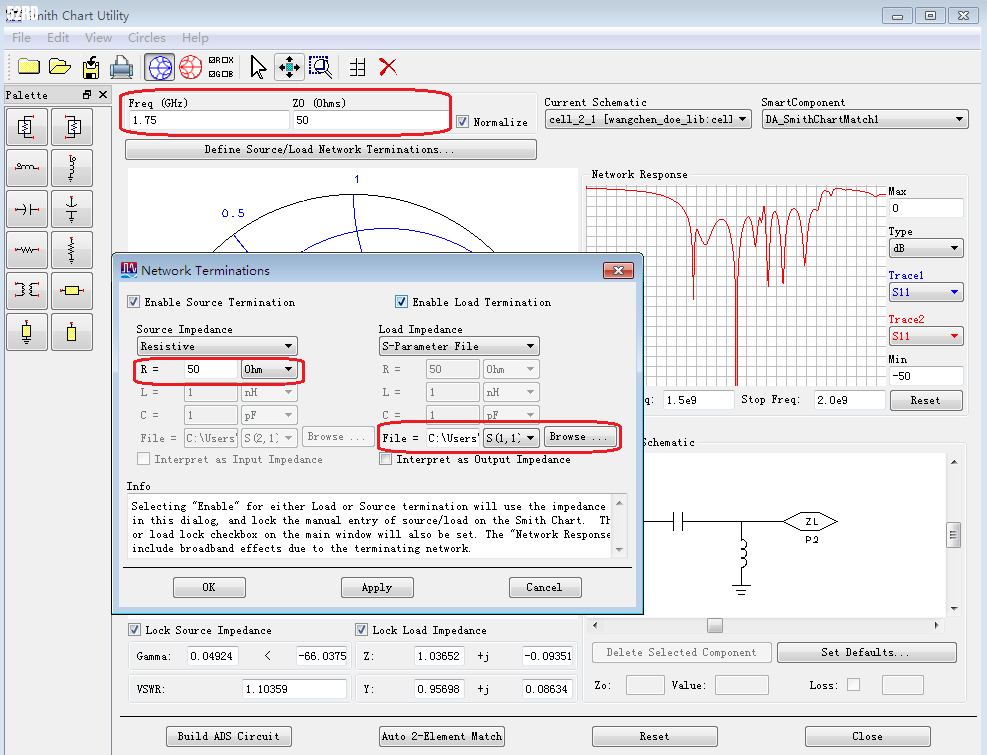

双工与天线之间加上Smith圆图匹配工具，打开Smith框图，导入没经过匹配的仿真结果*ds文件，如图

哇！大神求详细步骤

4楼正解

插损比较难调

12楼 四个象限 一般怎么拉下?

公共端是管收敛的。
想要即使得到好的射频工作信息，请关注微信公众号：RF-Job。

怎么样才算不是盲调啊

双工器是具有容性的，所以靠近双工器端都有一个对地电感，我一般都是改变这个电感值的大小，选择一个合适的值，然后再去调试串联电路，我有一个疑问这个串联位是串电感还是电容怎么判断?看过有的项目有串电感也有串电容的，还有在论坛里有大神说对地电感值不变只调串联位和另外一个并联位?有哪位大神能给详细说说

对于可以盲调的哥们，我只想说：牛

双供收敛调试，如果不盲调，首先测试从天线看向双工的S11，然后去掉双工，调匹配将阻抗调式到公共端共轭匹配处，这时是最收敛的；
不过上述方法比较麻烦，现在双工做的性能也都很好，将并地电感调试到位后，微调串联位，很快就调好了；
至于串联位是电感和电容，这个是试出来的

1：先看下双工的规格书，一般靠近双工的落地电感都是有推荐值的，如果没有，就看下PCB走线，一般先调试靠近双工的落地电感！

最近向一位老司机了解到，正如26楼所说的那样，正常情况下盲调很快就能调好，如果实在不行那就去掉双工，在ANT端焊接cabel线，从天线看双工的S11。
1:靠近双工的落地电感位先不动，看后面的匹配位能否将S11调到50 ohm处，如果可以，那就先调到50 ohm处，然后再将落地电感位并上规格书推荐的值。
2:如果后面的匹配位不能调到50ohm处，那就把落地电感位利用起来，将匹配调到ANT端的共轭匹配处
其实就是如26楼所说的调到ANT端共轭匹配时就是最收敛的

双工器到天线开关调收敛
收敛调好以后，
PA输出到双工器之间调位置

谢谢分享

不知道仿真的“没经过匹配的仿真结果*ds文件”是如何得到的?

好像基本都是盲调吧，我们一般先从串联电感开始调，再调并联，确实也比较麻烦。

收敛用网分调靠谱，网分还可以看位置，在网分上差不多了再实际测试作微调，微调可以盲调，很快的。

先调TXM公共端 到50Ω附件， 插损越小越好 去掉PA，PA pin焊接Cable线 调试双工器输出π型匹配位置，
盲调看电流 高中低信道电流差的越小越好 至少测试的三个点收敛 可能网分上看会发散 全信道指标可能会差

先 TX 通路搞个直通，整个 S2P，然后 现在大部分网分都带模拟的 ，在相应位置 整点 电容电感 ，看看趋势差不符，实际验证一下 ，再微调 ，也没其他方法。

有网分还叫盲调，我以为没网分叫盲调！

来学习学习大神们的讨论和分享
