手机射频I,IQ,B,BQ线是什么信号线?

05-08

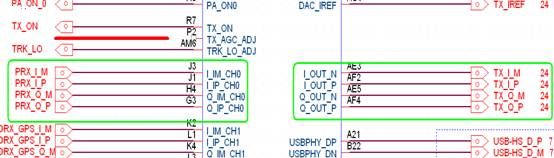

请交下各位前辈,在下有3个MTK平台关于IQ线的的问题,望能前辈能讲解下:
1.手机射频I,IQ,B,BQ线是什么信号线?
2.I,IQ,B,BQ信号起什么作用呢?
3.在PCBLAYOUT时为什么要包地处理?

7楼大侠已经解释了 小弟就进一步补充好了
因为IQ讯号会影响到调变与解调的精确度,
而差分讯号的抗干扰性较佳,
因此不管是发射还接收电路,其IQ讯号都会走差分形式,
避免调变与解调精确度,因噪声干扰而下降。




I+、I-、Q+、Q- 四条讯号线都必须等长,
才能确保IQ讯号相位差为90度,
而只要有任一讯号线不等长,
那么IQ讯号相位差就不为90度,则称为IQ phase Imbalance,

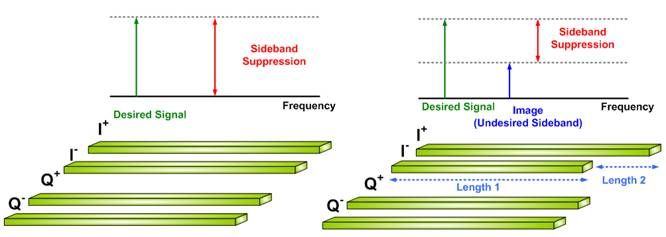

在频域上,会出现我们不要的Image,如下图右:



而Image与主频讯号的振幅差,称之为Sideband Suppression,
若上图右的Length 2越长,则IQ phase Imbalance就越大,亦即Sideband Suppression就越小。
反之,若四条讯号线都等长,亦即完全没有IQ phase Imbalance,那么理论上会完全无Image,如上图左。




而上图横轴便是衡量IQ讯号相位差的偏离程度, 前面说过,
IQ讯号的相位差须为90度
因此由上图可知 若相位差偏离90度越大 则Sideband Suppression就越差
反之 若越接近90度 则Sideband Suppression就越好

而Sideband Suppression越好 其调变跟解调的精确度就越好

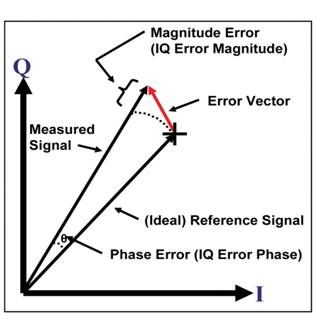

以Tx来讲 最明显的测项就是EVM


而虽然Rx并未测EVM这项指标 但由下式可知 SNR跟EVM成反比


若EVM越大 则SNR就越差 那么灵敏度就会降低

除了走线要遵照等长的规则外
也因为IQ讯号会影响调变跟解调的精确度 所以必须要包地
获得较佳的防护效果 避免被噪声干扰

所以IQ讯号确实是VIP乘客没错

其他详细原理 可参照


在此就不赘述

GMSK调制信号,找本数字通信恶补一下

VIP乘客。走贵宾通道。要保护

刷卡无效,要买票。

刷过卡的乘客。

还是楼上的是好人!让人去看书的真是自己都不明白,所以让人去看书!

IQ信号是已经进过调制的基带信号(67.7kHz),两者相位相差90度,I和I-是差分信号相差180度,所以I是0度,I-是180度,Q是90度,Q-是270度,我们要传输的信号(语音信号和一些控制信号等)都是调制在IQ内.

对,IQ找通信原理!1

IQ信号找通信原理

哥们给发点IQ相关的资料。 找了好多没找到关于介绍这个的

数字通信基础知识,尽快补上!

大神 回复 顶贴

criterion的帖子总是那么牛逼,感谢详细的解答,受教了

牛逼...

12#大神的回复thanks

MARK一下,飘过哦

criterion,大神

知识真美好,感恩无私分享知识的亲

大神................

1234再来一次

谢谢分享

IQ信号是已经进过调制的基带信号(67.7kHz),两者相位相差90度,I和I-是差分信号相差180度,所以I是0度,I-是180度,Q是90度,Q-是270度,我们要传输的信号(语音信号和一些控制信号等)都是调制在IQ内.
