手机射频调试收敛问题

请教大神们一个问题，在做手机发射电路匹配的时候，用网分S11接PA的输出端，S22接天线接入点。调双工器到天线开关的匹配电路，使得S22史密斯圆图到50欧，这时发现S11的史密斯圆图在频段内发散，即轨迹是距离50欧圆心一段距离的近似大圆。那么请问，该怎么调哪里的匹配电路，会使S11收敛并接近PA的loadpull点呢。最好能说下原理，谢谢

同问，射频菜鸟帮顶。求大神讲下思路

射频菜鸟同问，求大神讲下思路。

先调试公共端（双工到天线接入点之间的匹配）收敛圆，就是圆圈比较收敛，这时网络分析仪作用到此结束，开始调试PA到双工之间的匹配，主意参考原始匹配，在原匹配的基础上有规律的调试，也就是有规律的盲调！直到接近loadpoll图

要是公共端调到50欧后，发现S11不收敛，还怎么调到loadpull的点呢

先调双工器天线端，即双工器到ASM的匹配，使得S11尽可能收敛，然后调PA输出端匹配，这个才是真正关系到PA匹配的地方，测出原始位置，还是用网分看你有没有匹配到LOADPULL位置，差不多了就去测试一把，看看ACLR和电流。

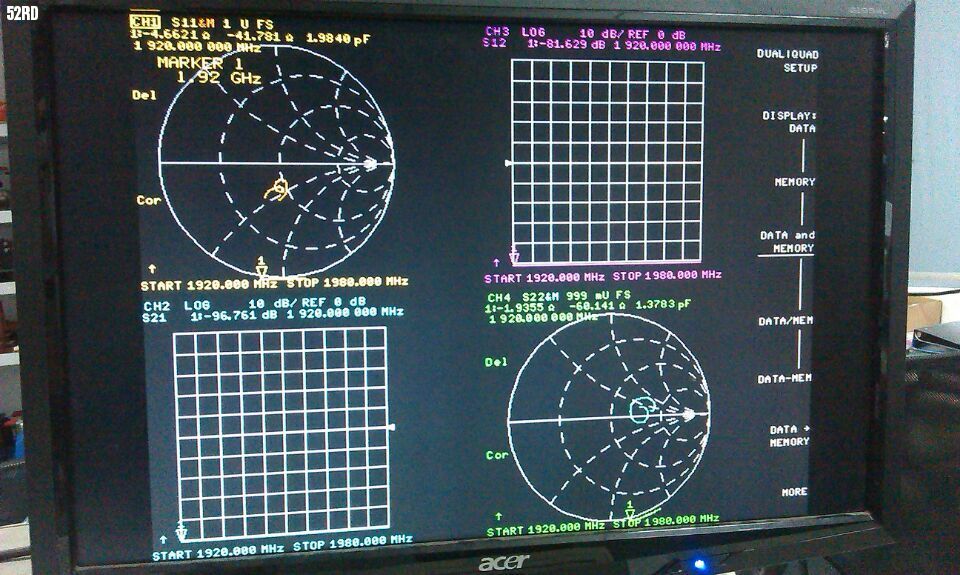

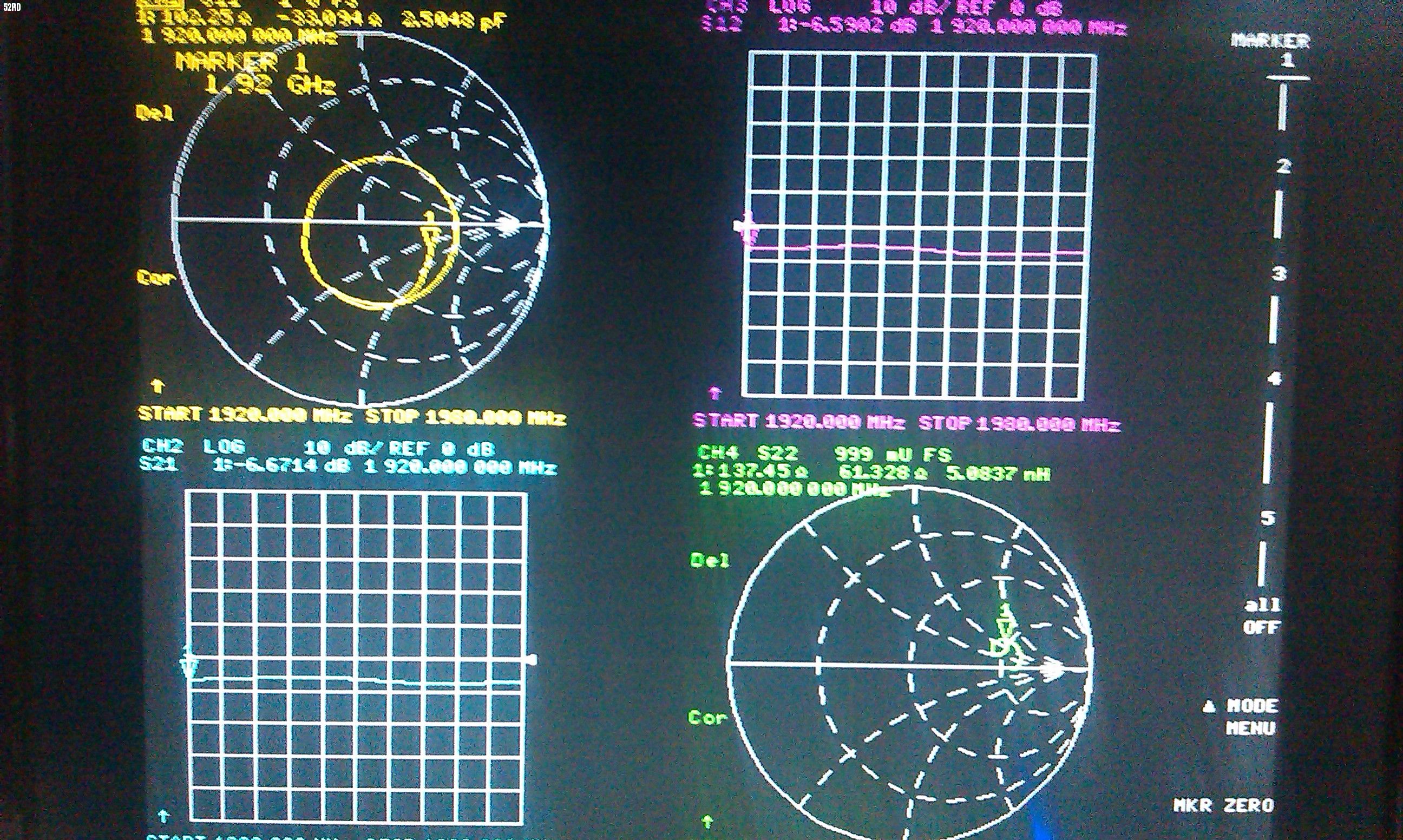

“双工器到ASM的匹配，使得S11尽可能收敛。”这个怎么调会使S11收敛呢?是用π型T型匹配，还是L型匹配。调的过程有木有方向?还是说微调后再用网分测，这样一直微调?另外我现在的S11和S22的轨迹如下图，其中分别是接PA输出和天线馈点。求指点

PA到天线的匹配要怎么分段调，还木有明白，求指点。谢谢

圈太大了（S11），谈不上收敛，继续再调试，而且插损也挺大的（S12），所以，调试匹配模型建议采用T型或者n，调试收敛OK以后，就不用再看视网了，然后调试PA到双工之间的匹配，也就是，双工到天线开关之间主要调试收敛圆大小，而PA和双工之间主要把圆的位置拉倒接近LOADPULL的位置！

你根本没有调双工器输出吧?圈太大了，继续调双工器匹配，一般PI TYPE匹配就可以。先用L型，不行的话再多加一个元件，实际上你现在的条件也只有盲调，我用仿真的话，很快就搞定。

怎么仿真，说说哈，没条件再创造条件

调试收敛过程有木有相关的理论方向?像匹配还知道“上感下容，左串右并”。要不这样没个方向，有相关资料推荐一下，谢谢

1. 双工器公共端调试S11收敛性
2. PA到双工之间调试S11的位置

只要天线公共端确定了，不用去管S22嘛?

如果你的S11是收敛的且在PA LOADPULL点附近，那么你的S22就不会很差。
其实调试这个匹配主要还是看S11的参数

如果你的S11收敛且在PA LOADPULL点附近，那么你的S22就不会太差，
这个主要是看看S11的参数

S22参数如果没有匹配到50欧 不会影响到功率损耗嘛?如果要调S22,是不是也是调双工器的公共端?

双工器和天线开关之间的匹配可以调是s11的收敛性，并且一般来说靠近双工器的并联位置匹配对收敛性影响最大。
PA和双工器之间的匹配可以调s11的位置。
一般情况下，L型匹配就可以把S11调到laod pull位置，当然有时候也会调成pi型匹配。
一般调好s11后s22也就调好了。
小技巧：调试过程可以使用削尖的签字笔芯将电容、电感按在焊盘上看smith图，避免重复焊拆损坏板子。

最终调试到的位置不一定是50欧姆位置，而要根据PA的load pull决定。

同意18楼的说法

已经焊坏了好几块板子了 ，签字笔笔芯是不锈钢还是什么，不会影响元器件的分布参数嘛?

hehe.笔头去掉啊，把塑料部分削尖用。

学习一下 ...

看双工器的spec,天线端一般会并联一个电感。有种说法，双工器的封装形式会使双工器呈现一种电容特性，所以需要并一个电感来抵消这种特性，而由于面积原因这个电感无法集成到双工器的封装执之中。这个电感的值spec上一般会有。也就是说，一般情况下，在双工器的天线端并联上spec推荐的电阻，并且两边的匹配都是50Ω的情况，就能够实现收敛。

某双工器spec截取

000000000000000000000000000

进来看看学习下

大侠们，请教一下，调双工器的收敛是不是只能盲调，就是换一个双工器输出到ASM 之间的匹配，就用网分看一下双工输入的S11 的圆圈，直到调到一个收敛比较小的圆圈为止?

用铅笔怎么按啊

学习了！

双工后面调收敛，PA后面拉位置，调收敛最好参照双工器的SPEC

。

试问你用什么软件仿真，谢谢

不太关注S22

盲调 大家有什么好的办法不?

学习了

大神们，那TDD呢，收敛调哪里呀?

大神们，那TDD呢，不收敛的话应该调哪里?

收敛就是调双工器到ASM之间的匹配

先调试收敛，再调试位置。调试位置时收敛很少变化。

TDD哪有双工哟....
