GSM900相位误差偏大

05-08

各位大神,小弟在调试GSM900传导时遇到相位误差偏大的情况,不知各位大神对这问题是否有研究,不妨给小弟解一下,或者给点建议,不胜感激!


先把屏蔽盖拔掉 看问题是否还存在?

如果还存在
一段一段看

看问题出在哪个Block
ASM ? PA ? WTR ?
先把范围缩小

找到问题所在的Block后
断开电源 额外给电 以判断是否为电源问题
若不是 就微调阻抗试试

如果凶手跟TX路径的Block无关
那就是XO外灌试试 例如若高通平台 就外灌19.2 MHz的Sin wave

校准没?

挂的不是频率误差吗?

额,,看看,,关注学习中,,,

没校准,或者晶体物料不满足要求

逐段分析法比较实用,如果是WTR出来就这样,提供两个解决思路:
1.如果和PLL 相关VDD 的外供后有改善,分析是否电源上是否串扰,可以用频谱仪看下电源上的频谱分量。串扰采用逐段外供,看是否是哪段走线引入。如果PLL外供电由于走线过细,阻抗大,压降比较明显,会导致GSM 瞬间电流大时,供压不足引起PLL 锁死,导致频差失败。
2.IQ 是否受到干扰,尝试调试Tx IQ RC 匹配电路,做低通滤波器试试。
小编解决问题后,和大家分享一下经验,谢谢了。

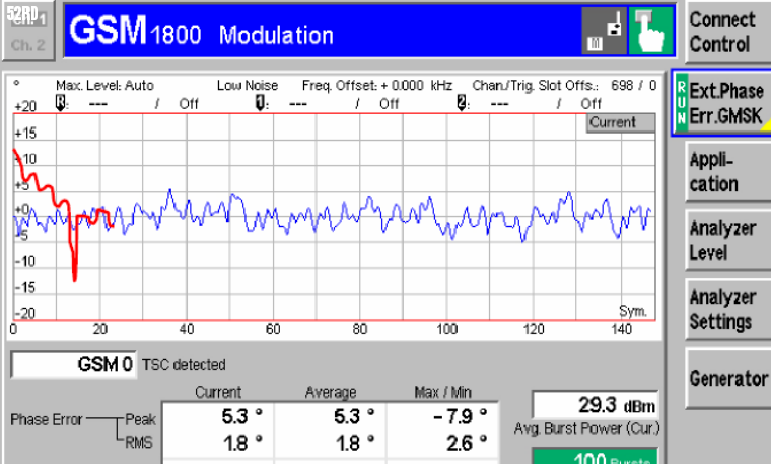

前几个 BITS 的 Phase Error 超标或者偏大,而后面部分的 phase error 正常,如下图所示

前几个 BITS 的 Phase Error 超标或者偏大,而后面部分的 phase error 正常,如下图所示

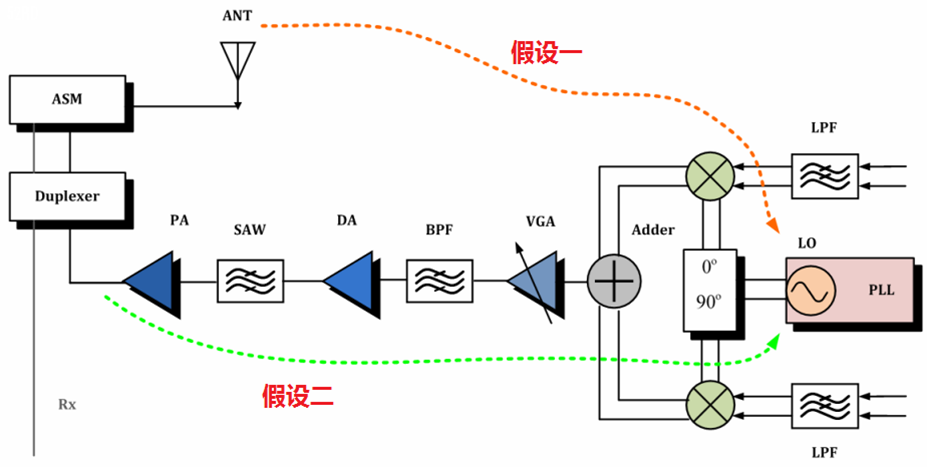

假设一:PA端直接以辐射方式干扰
假设二:由于PA隔离度的不足为谐波信号提供了反射回Transceiver的路径,从而干扰到VCO。



PA 在大功率的情况下将产生比较大的谐波成分(可以解释为何相位误差在大功率等级时更差)。

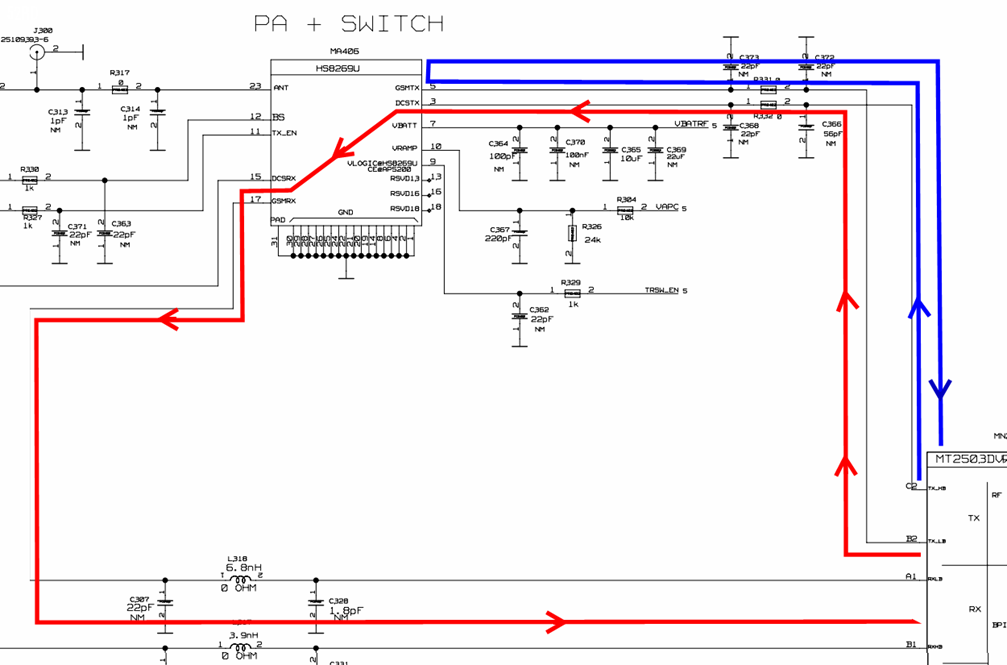

PA发射出来的谐波成分沿上图蓝色线的传导路径返回到Transceiver,或者由于PA隔离度和功率泄露的问题沿红色线由RX返回到transceiver(之后有验证)而Transceiver中的 VCO 电路比较容易受到 PA反射回来的谐波的干扰,产生 VCO PULLING 现象,
导致了调制特性变差。
对于 GSM900 频段,对调制特性影响比较大的是反射回来的四次谐波;对于 DCS 频段,对调制特性影响比较大的是反射回来的二次谐波。

VCO 的频率范围分别如下:
对于 低频:Fvco=4*fch
对于 高频:Fvco=2*fch
频率范围分别如下:
GSM850:3296MHz-3396MHz
GSM900:3520MHz-3660MHz
DCS1800:3420MHz-3570MHz
PCS1900:3700MHz-3820MHz

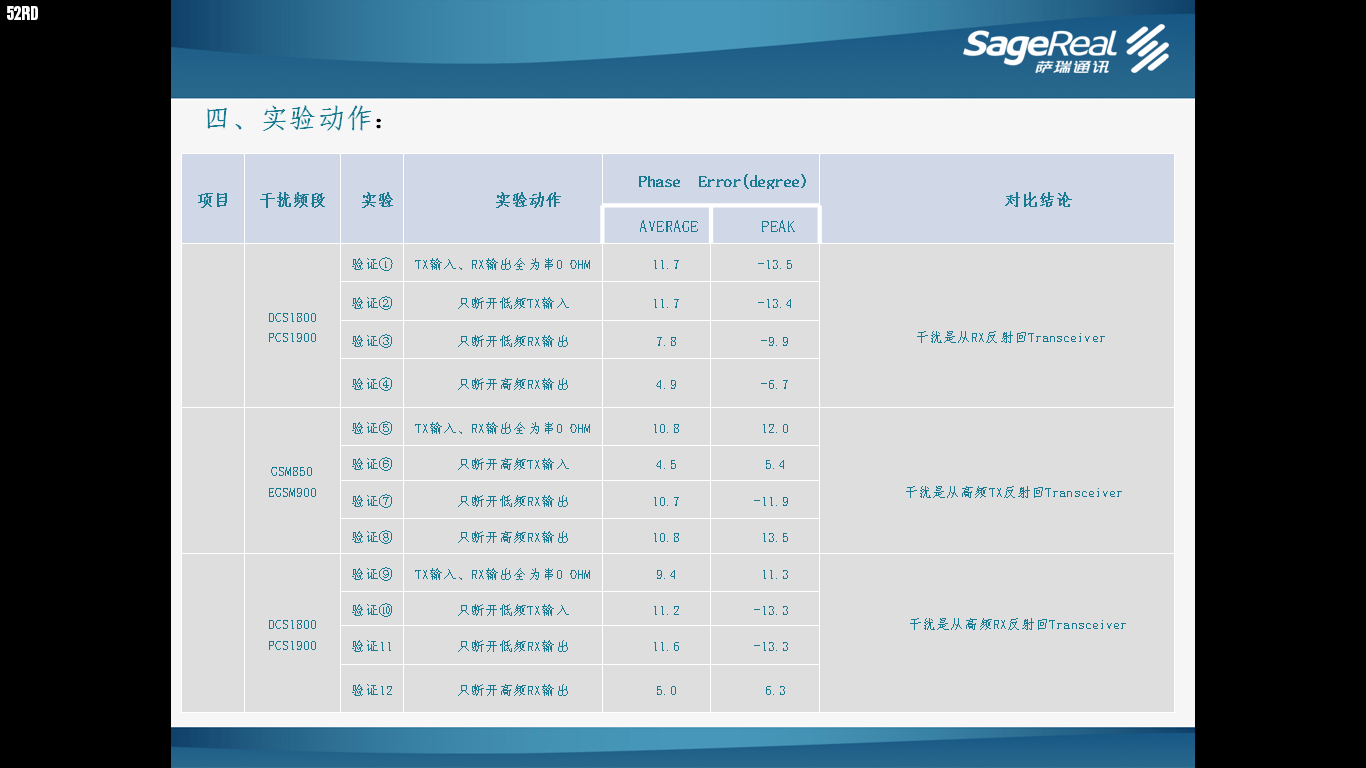

所以,分别断开高频TX输入、低频TX输入、高频RX输出、低频RX输出看看是哪一路引入了反射干扰,然后在哪一路加低通,看你给的图片是不是用的VANCHIP还是汉天下的PA?如果是,在低频TX输入串8.7NH并两个2.7PF,在高频TX输入串8.7NH。

注意:传导相位误差OK不代表耦合测试也OK.所以一定要仔细验证。

检查PA,layout布线,晶体,校准参数,周围匹配
