一个手机RF屌丝的学习历程------(5) 实践出真知

05-08
5. 实践出真知

讲一些例子
曾经调Matching 接着去上厕所 回来后发现
咦? 怎么Smith Chart阻抗跟刚刚不太一样?
尔后跟人讨论才知道 因为电感电容的值 会随温度变化
热风枪刚吹好 此时温度正高 过一段时间 变常温了
温度不同 当然阻抗不同

曾经在产在线维修 发现Fail版子
其SAW Filter用VNA量出来的特性曲线 跟Pass板子差很多
当下心想 肯定是SAW Filter单体问题

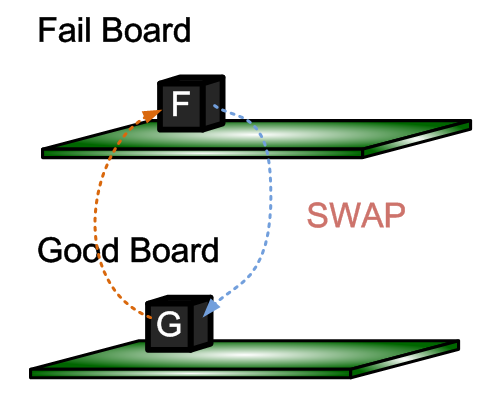

于是乎做SWAP实验

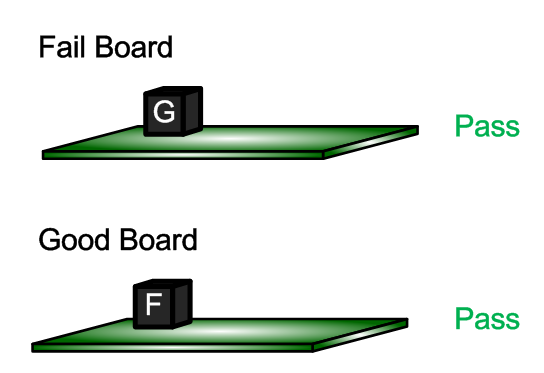

而SWAP后结果 两个SAW Filter的特性曲线都几乎一致 板子拿去测都Pass



心想 SWAP改变的 只有两个因素
一个是单体 一个是Soldering quality (因为SWAP肯定要重焊重烘)
既然现象不是跟着单体走 那表示改善因素 是来自Soldering quality
于是乎用仿真软件去分析 同一颗SAW Filter
当输入阻抗不同时 其特性曲线也会跟着不同
于是乎 谜底就解开了

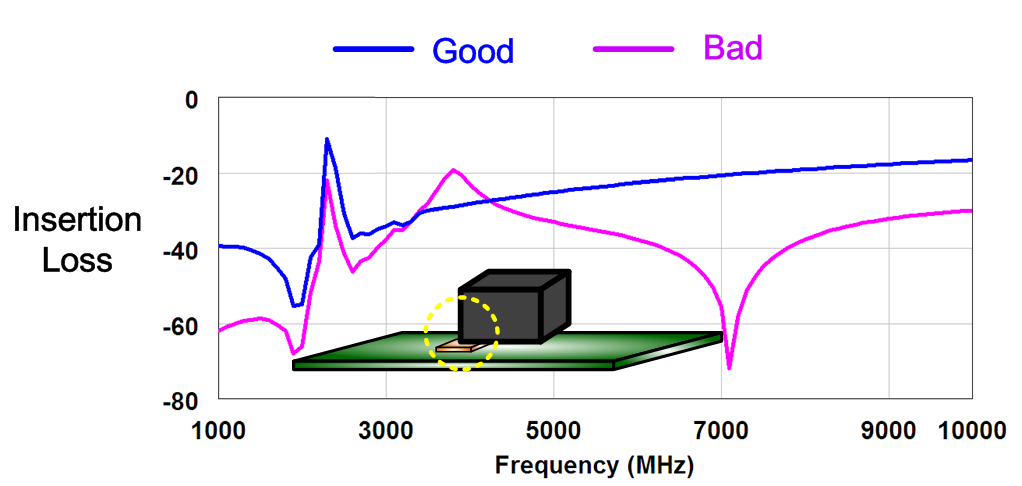

如下图 Fail板子 因为输入讯号的Pad
可能虚焊或锡太多 其Soldering quality
改变了输入阻抗 以至于整个特性曲线都跑掉



此时学到一课 SAW Filter的特性曲线 不只跟单体有关
也会跟SMT有关 因为会影响其输入阻抗

以上两个知识 都是在实作过程中学到的
技术的根本在于实践
所以从维修书籍踏出第一步 也是合情合理
直接从量讯号的过程 入门RF电路的TX/RX走向

不进Lab 成天看一些艰深学术派的书籍
要说你技术能进步多快 我也很怀疑
大概你练武奇才 天生神力吧




孔子说的 思而不学则殆
这世上多的是理论无法解释的事
尤其RF又是玄学 什么鸟现象都会发生

如果一个现象 一直重复大量出现 理论又无法解释
那这就是非常宝贵的经验
因为跟你工作相关 但你从书本肯定学不到
只有实作才能学到 举个例



常会遇到XTAL的倍频 例如高通19.2MHz
其谐波会去干扰DCS 1800或PCS 1900的接收讯号
导致Desense

重点来了

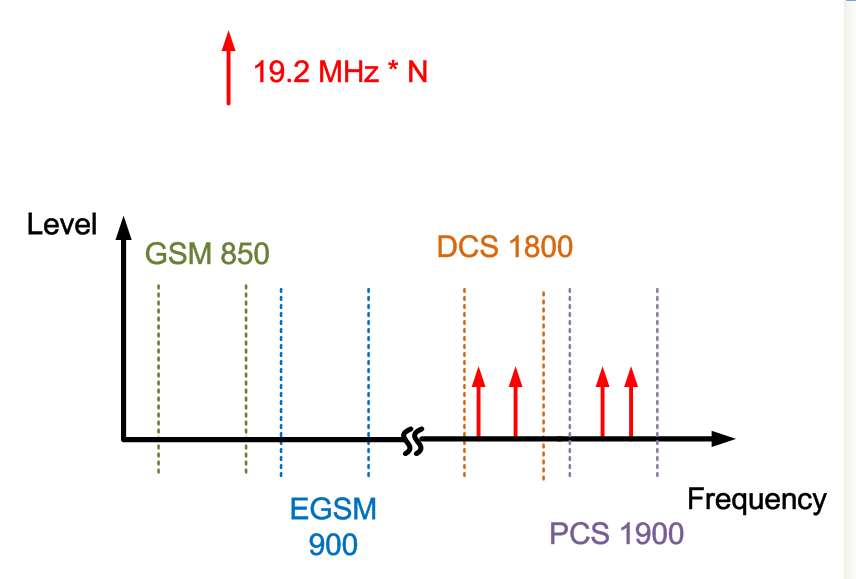

既然凶手是19.2MHz的倍频 那GSM850跟EGSM900的所有接收Channel中
肯定也有几个Channel 其频率点是19.2MHz的倍频啊
而且谐波一般是阶数越低 能量越强
所以理论上是低频率的接收信道 干扰机会越大

但常常是
GSM850跟EGSM900 频率较低 但所有接收Channel都相安无事
DCS 1800或PCS 1900 频率较高 却有接收Channel被19.2MHz的倍频打到
这我实在无法用理论解释 但该现象我遇过太多次了
就算理论可以解释 那肯定也是先出现该现象 再事后分析
解这种bug 靠的是经验 不是理论
不进Lab 只看书 你肯定学不到这课
(待续)



向一直关注的大神学习!

谢谢整理,分享。

大师,你说“常会遇到XTAL的倍频 导致Desense” 这个一般原因是什么?能否介绍下,多谢!

我想知道这个谐波怎么解决?

不错!赞赞赞!

赞赞赞!

谢谢分享

谢谢分享

都是好经验

也很想知道这个谐波怎么解决,现在遇到有干扰影响到耦合灵敏度,就是1900的灵敏度受影响很大,怀疑这种可能,但不知道怎么去排查怎么去解决

不错,经验可以学习借鉴,实践中提高自己的RF技能。

@criterion 大神,能不能分享一下解上面说的谐波干扰的bug的经验啊?
