正在做项目碰到的调制谱问题，请高手指点下

最近做的项目非常紧，板子一出来，校准后，几乎所有射频指标都不理想。饱和功率上不去（900和1800），RMS相位误差，开关谱，调制谱，电流过大等都有问题。后来逐一调试后，现在还有一个问题比较难解决：
在综测时，用USB给手机充电的情况下（电脑充电或者充电器充电），并且LCD亮着的情况下，调制谱在+-1000kHZ处会时不时的超标，开关谱也会在+-1000kHZ升高，虽然没超标。而不充电或者LCD不亮的情况下，这种情况就没有。也就是必须两者同时并存时才会有这种现象。后来深入分析，发现用稳压电源进行充电时，没有这个问题，而且在综测持续几分钟后，这种问题也消失了，充电和LCD同时亮着时也不会有这个问题了。
初步怀疑是电源不够干净，由基带引入杂波造成。但是还不明确。
请各位大侠指点一下。
PS：用的是MTK6225+MT6139+RFMD3196

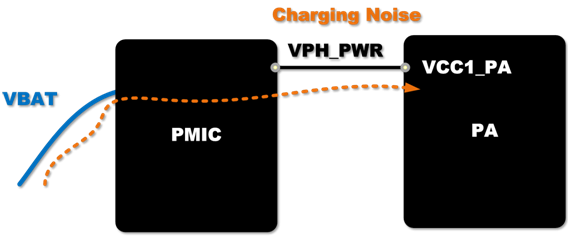

充电时 调制谱跟开关谱劣化 是因为Charging Noise造成的 如下图:



你用电脑或充电器 电源不稳 以至于Charging Noise 一路从VBAT窜到了PA
所以你用稳压电源充电时 电源比较稳定 就没这个问题

解决之道 PA电源端跟PMIC的电源端 稳压电容值加大
最好两个都加大 确保VPH_PWR上游跟下游都干净
如果有预留0奥姆电阻更好 改成电感或磁珠
这样的话 稳压电容摆两个 兜成Pi型滤波器

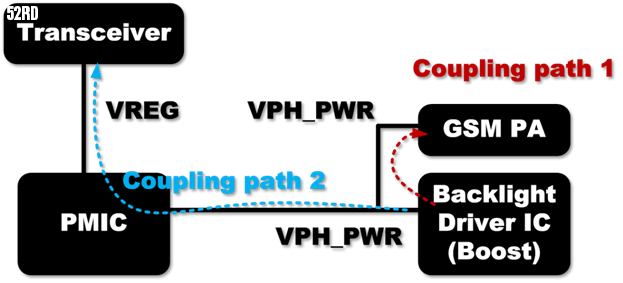

LCD亮时 调制谱跟开关谱劣化 是因为Backlight Driver IC的Switching Noise造成的
可能透过路径1 去干扰PA
也可能透过路径2 去干扰Transceiver
当然 若两个都有 那威力就更强大了




解决之道 PA电源端跟Backlight Driver IC的电源端 稳压电容值加大
最好两个都加大 确保VPH_PWR上游跟下游都干净
如果有预留0奥姆电阻更好 改成电感或磁珠
这样的话 稳压电容摆两个 兜成Pi型滤波器

你真爽啊，出了这么多问题，学的东西就多啦，哈哈！

还有没有可能是FPC处引入的干扰,建议有时间看一下,期望看到结果~~~

很明显被电源的噪声影响了。查查电源走线，有没有靠近RF线路，或者RF底下没有一片屏蔽用的地层，或者FPC靠近Transceiver的电源及晶振部分电路?还有建议Transceiver电源加强滤波，LCD电源也加强滤波。

强烈建议看看LCD供电
LCD供电一般都是1MHz的信号

我也遇到过类似情况，不过是+-800KHz fail，后来发现是给LCD和LED供电的DC/DC driver干扰了Vbat引起的，通过加大滤波磁珠的值解决了问题，小编可以试试

谢谢各位的指导，因为最近项目比较忙，这个问题又不是很重要的缺陷，所以这个问题等忙完这段时间后再仔细分析分析。大家有什么建议麻烦提出来，到时结果出来告诉大家一起经验分享。

LCD的干扰
可以做一个实验
故意把LCD上个干扰引过来
看看情况

想知道有多少RF工程师是这种逻辑和思维.

学习学习啊，最近遇到一个GSM900饱和功率只有31的情况，不知道啥情况
