关于smith中的实部虚部
05-08
如图圈出部分，都是实部虚部表达，S22是反射系数的实部虚部，impendance是阻抗的实部与虚部，这样理解对吗?他们之间的换算关系是怎样的，求大侠赐教，网上找了很多资料，换算下来都对不上~

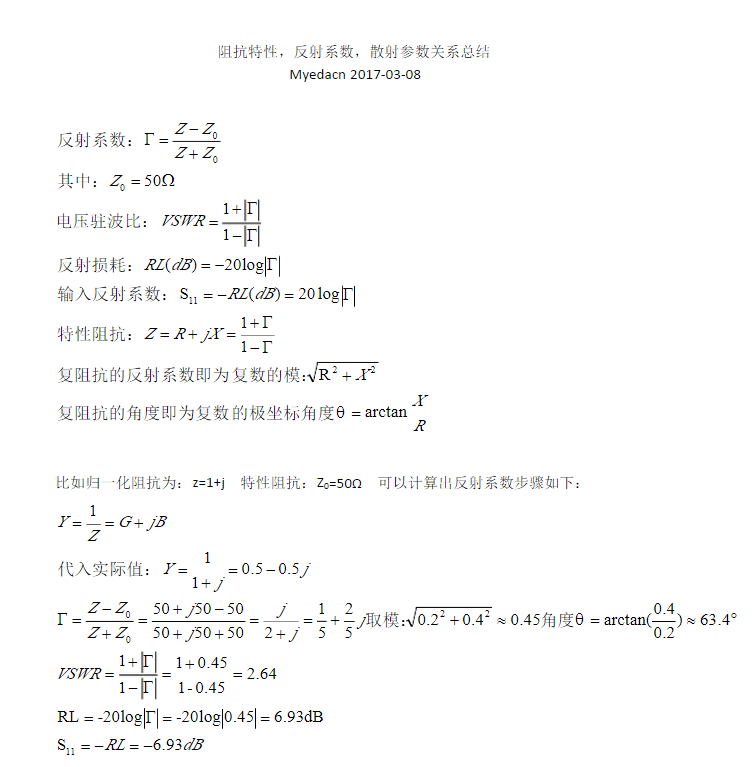

好吧，找到了，反射系数=（Z-Z0）/(Z+Z0)，用图中的归一化数据直接减1加1就可以了，此贴终结
感谢分享！
