！欢迎高手吐槽：同样功率等级下的耦合电流比传导电流大？

分析应该是Load-pull跑掉 你测Conducted时 不包含天线匹配
但测Wireless时 天线匹配包含进来 Load-pull就跑掉了



不一样的Load-pull 其耗电流也不一样

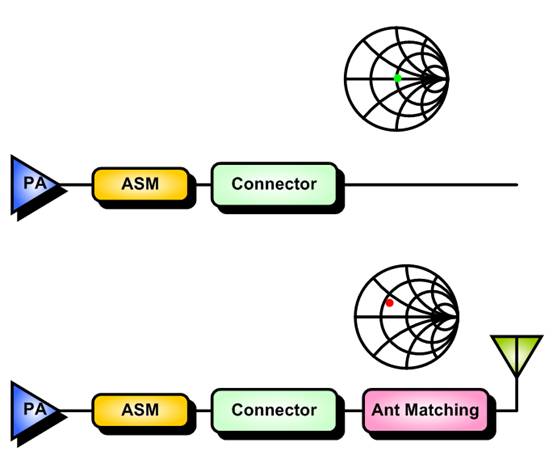

以下图为例 50奥姆的阻抗点 跟第二象限偏下方的阻抗点
其饱和输出功率 都可以有33 dBm的水平
若以GSM 850/EGSM 900为例 PCL 5的Target Power 大概是32.5 dBm
换句话说 50奥姆的阻抗点 跟第二象限偏下方的阻抗点
都可以达到Target Power 32.5 dBm
但是 50奥姆的阻抗点 跟第二象限偏下方的阻抗点偏下方的阻抗点
其耗电流就不一样了 第二象限的耗电流较大
因此 这就是为啥同样的功率等级 耗电流却不同



要验证这想法是否正确的话 你可以量两次Load-pull
一次是不包含天线匹配 一次是有包含天线匹配
两个比较一下
并跟PA供货商(Ex: Skyworks, RFMD, AVAGO……)提供的Load-pull对照
就知道是否为这原因了

这么多兄弟飘过，却没有一人能帮忙解释下?

果然用史密斯圆图解释就很明了了。

解释的很棒！
