首页 > 手机设计 > 手机射频工程师交流 > HSDPA和RX Sensitivity的区别与联系?

HSDPA和RX Sensitivity的区别与联系?

05-08
HSDPA和RX Sensitivity的区别与联系?

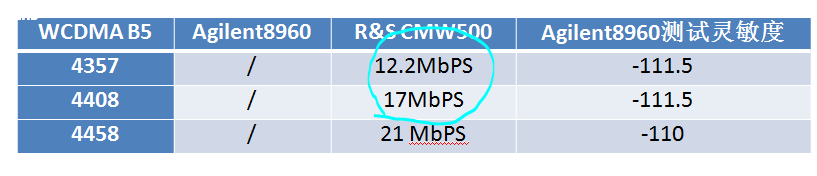

如下图描述,对WCDMA的B5而言,最初高,中,低信道的RX Sensitivity并不差(-110dBm以上),但是低,中信道的HSDPA Fail.

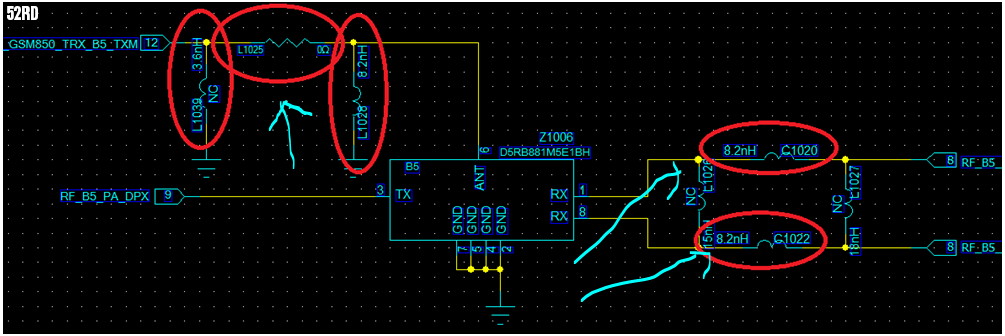

优化DPX的TRX端匹配,以及差分端的串位匹配后,RX Sensitivity和HSDPA都OK了
简单的用网分看TRX到RX单端的S11,发现匹配优化后,S11更收敛
问题是:
1.TRX端,RX差分端的匹配如何会影响到HSDPA?
2. RX Sensitivity OK,为何HSDPA不一定OK?
3.HSDPA oK, RX Sensitivity是不是一定OK?


闁告梻濮惧ù鍥ㄧ▔閿燂拷...


闁告梻濮惧ù鍥ㄧ▔閿燂拷...


闁告梻濮惧ù鍥ㄧ▔閿燂拷...

路过来学习一下。

等解释

调匹配还能改善吞吐率,好神奇啊。
从初始测试结果来看,4357到4458信道,吞吐率从差变好。说明影响因素和频率相关。

HSDPA是高阶调制,信号解调的门槛更高,对匹配的收敛要求也更高

1. TRX端,RX差分端的匹配如何会影响到HSDPA?
由Shannon Theorem得知

闁告梻濮惧ù鍥ㄧ▔閿燂拷...

SNR越好 Throughput就会越高

你今天调匹配 目的就是在减少Mismatch Loss

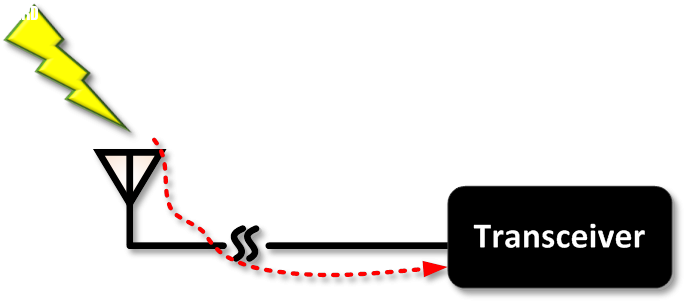

当天线接收的讯号强度不变情况下
路径的Loss小了 那么到达WTR的SNR
就会变得比没调匹配前大

闁告梻濮惧ù鍥ㄧ▔閿燂拷...

当然Throughput就提升

闁告梻濮惧ù鍥ㄧ▔閿燂拷...


2. RX Sensitivity OK,为何HSDPA不一定OK?

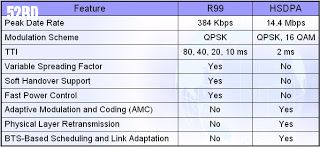

因为HSDPA的调变比较高阶 有到16QAM

闁告梻濮惧ù鍥ㄧ▔閿燂拷...

而WCDMA 只有QPSK

调变越高阶 好处是Throughput会提升
但坏处是越容易被噪声干扰 以至于无法解调
因此为了能顺利解调 越高阶调变 其SNR要求就越高

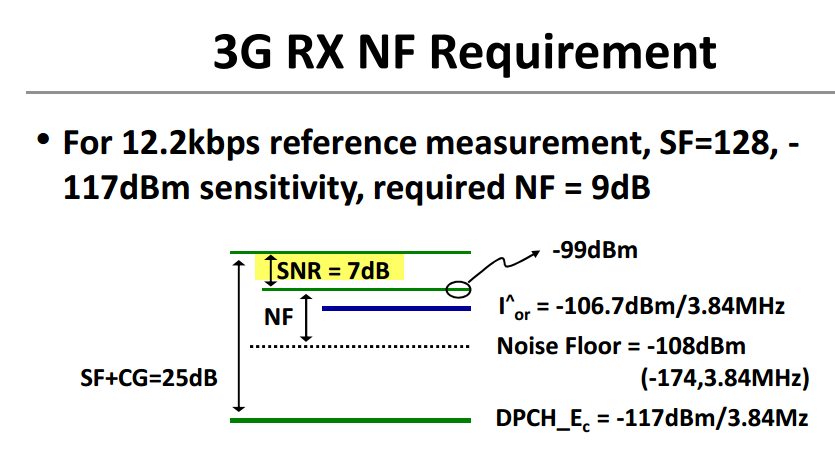

WCDMA是7 dB

闁告梻濮惧ù鍥ㄧ▔閿燂拷...

而HSDPA如前述 为15 dB

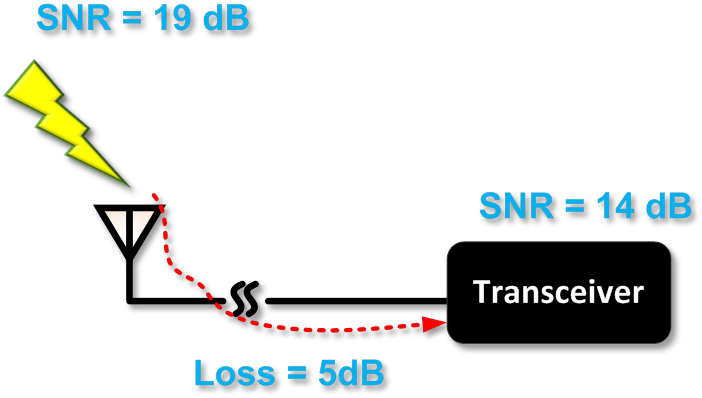

我们假设讯号在天线端 其SNR为19 dB好了
整体路径Loss为5dB
那么到达WTR的SNR = 19 – 5 = 14dB

闁告梻濮惧ù鍥ㄧ▔閿燂拷...

14dB的SNR 要解调WCDMA当然是绰绰有余 因为门坎是7dB
但是要解调HSDPA 就不行了 因为人家门坎要求是15 dB
这就是为啥 WCDMA Pass, 未必HSDPA就Pass
因为SNR要求不同

也因此 如前述 调匹配就是在减少Mismatch Loss

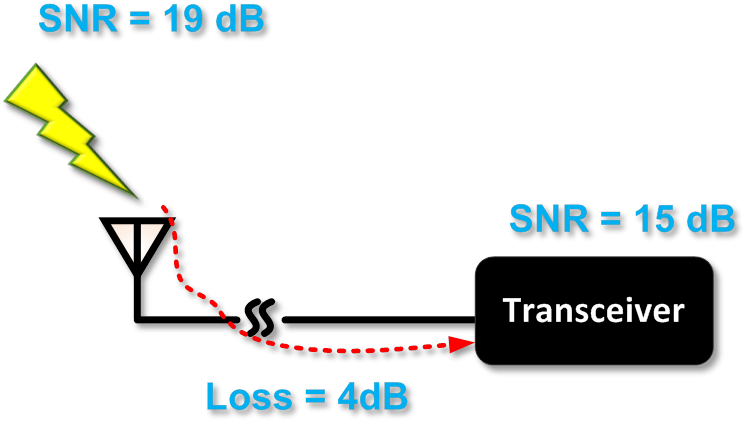

如下图 若Loss下降到4dB
那么到达WTR的SNR = 19 – 4 = 15dB

闁告梻濮惧ù鍥ㄧ▔閿燂拷...

SNR提升了 当然Throughput就提升 而且你WCDMA的灵敏也一并提升
在此情况下 WCDMA跟HSDPA都能顺利解调

3.HSDPA oK, RX Sensitivity是不是一定OK?

大体上是这样 因为如前面所述 如果你连SNR要求较高的HSDPA
都能顺利解调
那原则上SNR要求较低的WCDMA 更应该要Pass才对

不过实际上还是要看量测结果
就像你尚未调匹配前 三个Channel中
High Channel的Throughput是最高(21Mbps)
但灵敏度却是最差(-110 dBm)
但Low Channel跟Mid Channel的Throughput
透过调匹配而有所提升后
其灵敏度确实也一并提升了
所以我才说 大体上是这个趋势

感谢大神

Criterion 每次回帖都是这么切入要点,赞!

自问自答吗?

学习了,感谢C神和题主

这种情况只在信号强度比较低的时候才会出现吧。
假如我把信号一直打到-85dBm,HSDPA的吞吐量也不会有问题啊。
HSDPA的速率要在低信号强度下测试吗?

好文章,学习下。

HDSDPA测试要在强信号下测试,因为弱信号情况下,吞吐量自然会降低,与测试最大吞吐量要求不符。

感谢大神!

是Maximum Input Level那个测试项吗

膜拜大神

好文章,学习下

大神,学习一哈!
