Balun DC feed求解!

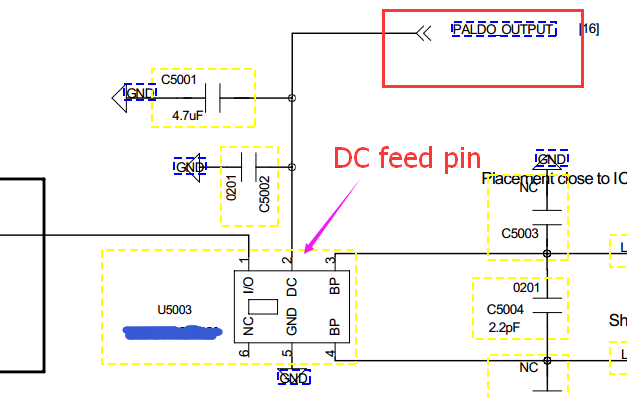

最近看到有的项目上面使用的BALUN带有DC Feed功能,如下图:
请问在无源器件增加电源馈电的目的是?
有回复说 给前级或者后级供电用,可以确定的是,前级只有一个无源diplexer和一个无源LPF,后级balun匹配网络直接进入接收芯片。如果是给接收芯片内部的低噪放供电的话,从这个balun的内部电路图来看,又不像是直通过去的。
猜一下可以吗
可以的话,我觉的是给前级放大器供电用的。简单说说模拟电路你面的晶体管放大电路吧,工作在放大区的晶体管是基极输入,集电极输出,同时直流偏置电路Vcc是从集电极偏压下来的。所以要从输出端提供DC bias。早期高通的射频接收芯片都是这样设计的。
一家之言,说错了就当乐呵乐呵。
就是DC bias从balun的2口通到1口,然后给前面的放大器供电。当然2口到1口不是短路过去的,肯定要有电感(有时候再并联一个电阻)
这个是个接收通路,并没有放大器。前面是个无源滤波器。
没有人知道还是问题太简单了?
是给吉尔伯特混频器供电用的.
应该是差分放大电路的偏置,可能芯片内部DCDC杂散太大(本身的杂散或者内部其它电路耦合过来的)需要滤波后再给射频电路供电或者直接使用外部电源。
更新了图片,可以看一下,好像跟你说的有出入
sorry, 看不到其它图片。其实你从DC的net名PALDO OUTPUT就能看出来,是给芯片内部差分放大器供电的。
是1.8v还是2.25v供电吗?
先量下IO和BP那边有高电平,再来判断是给谁供电的。
中描述看,前级都是无源器件,那只可能是给后级供电的。
IC供电
给芯片内部放大提供偏置的,这个巴伦我在用MT6630的WIFI上用过
巴伦一般多用无源的 小编这个巴伦有没有可能是有源巴伦?
你好,是对后面的差分接收6630中的LNA供电吗?谢谢
是的
以下内容是原厂的FAE的回答:
MT6630內部的PA需要一個bias voltage
此款BALUN就設計成有個DC pin,加上BALUN內部設計導通,讓電壓加在DC pin經由 balance pin而進入IC
有些IC並不需要此功能,就將DC pin接地或balun設計成沒有DC pin
学习了,谢谢!
学习了谢谢!
不错,学习了谢谢!
谢谢,学习了!
