双工器结构框图中的1/4波长线是做什么用的?

05-08

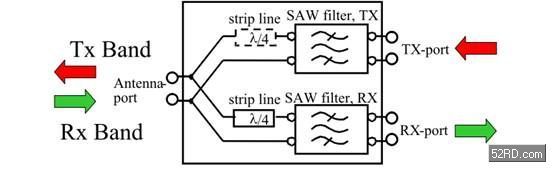

大家好,在criterion大师的帖子(http://bbs.52rd.com/Thread-180025-1-1.html)中看到了双工器的结构框图,想了好久,但没有搞清楚两个问题:
1、里面1/4波长线是做什么用的?我本来觉得是倒相转差分用的,但1/4波长线是移相90度的,不是反相,阻抗变换又没有出现开路、短路的情况,实在想不明白是做什么用的?
2、这个双工器框图发射、接收、公共端都是双线的,但我们通常用的只有接收端是差分线,是怎么回事?
以上望大家帮忙解惑,谢谢!

坐等大牛啊

不懂,学习一下

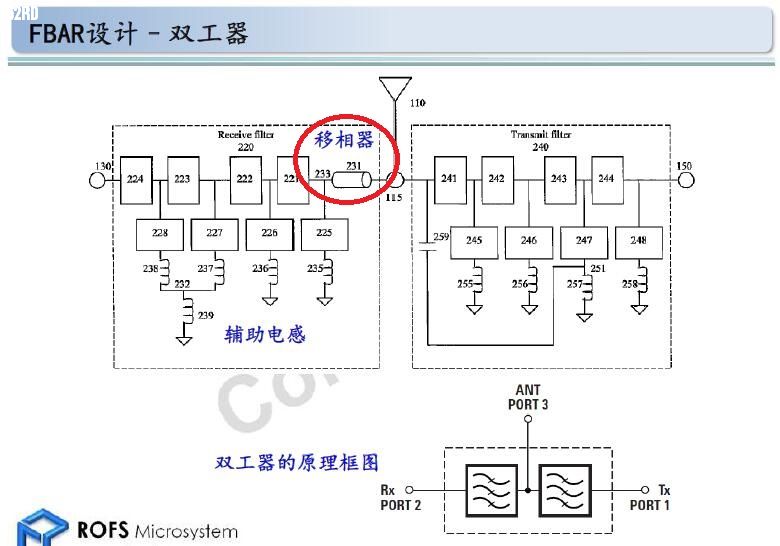

在另外一份文档中看到这个框图,里面也有一段阻抗线用于移相的,不知道是不是类似的?

这是干扰删除用的,当输入的信号遇到滤波器后,带外的干扰通过1/4波长产生90°相移,返回后又是90°,在结合点将是180°相移,抵消输入部分,另一个滤波器同理;

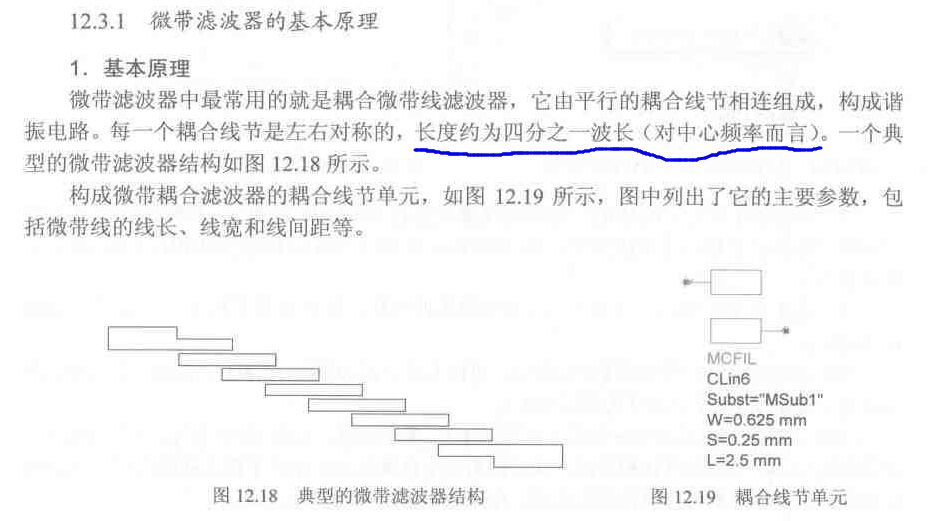

我也在其他文档中看到过类似四分之一波长的情况
等大神解惑

感觉跟楼上说的滤波器设计没啥关系,Mark一下,期待大牛出来解答。

非常感谢,你这个解释有一定道理,不过有个疑问,比如TX信号从公共点进入到RX的滤波器,由于TX信号被RX滤波器阻止后返回,也是经过两次90度相移,在公共点岂不把TX信号给抵消了?按1/4波长线的阻抗变换来理解就是把RX滤波器的高阻抗变成公共端的短路。
