手机充电插入USB,GPS SN值下降4db,是什么原因的

05-08
手机充电插入USB,GPS SN值下降4db,是什么原因的

注意下LNA电源滤波,可以尝试把LNA跳过去

传导还是辐射

是传导还是辐射

整机辐射

USB座子包地试下

可能受到干扰了。

可能充电干扰了GPS,可以调试下VBUS上的电容试试看,或者环境处理加强接地

如果下降后慢慢升上去了,可能是热干扰。看看是不是时钟距离充电IC太近。
如果一直都是这样,应该是有干扰。
再确认是辐射的还是传导的。如果是传导的,电源可能性比较大。如果是辐射的。看看GPS天线附近有没有裸露的电源线等易带辐射的类天线结构

传输线也有可能存在干扰

还是先确定一下传导的时候,有没有受到干扰啊,

小编的问题解决了吗?

QQ16569356,拿过来我帮你打传导试下

扣16569356,我帮你打下传导试下。

用仪器打传导

用仪器打下传导试下,可以到我公司

扣16569356

小编这个问题处理了么,我也遇到了,怎么处理的啦?有结果了么

此问题我有遇到过,插入USB GPS SNR下降5DB,是VBUS上的电容摆放位置离USb插座太远导致,在靠近USb插座加以个电容OK

小编,问题解决了吗?share一下经验

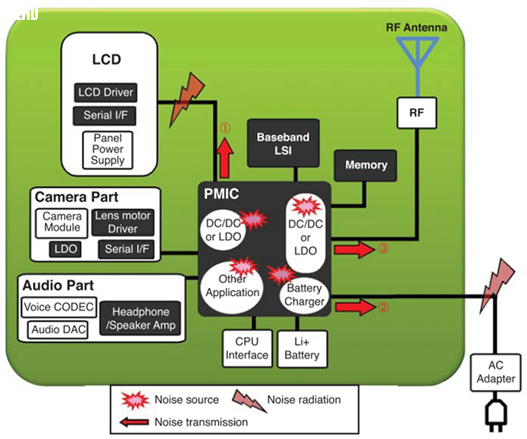

由下图可知 充电引起的Desense 多半Charger IC脱不了关系

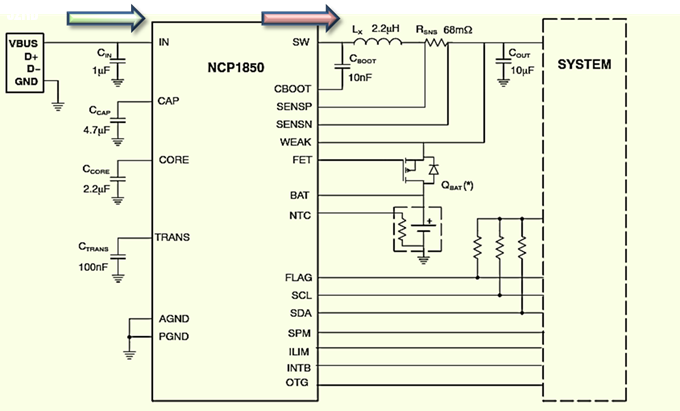

以下图为例

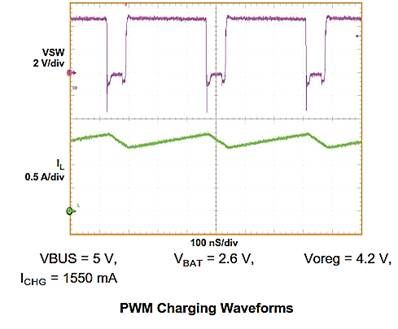

你插上USB后 讯号会进入Charger IC 然后会以PWM的波形 输出到你的手机系统




PMW本来就会有很强烈的瞬时电流 所以才需要Lx这么一颗功率电感
来稳定电流

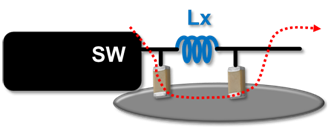

因此 你可以在Lx左右两旁 分别各放置27 pF的落地电容试试
看哪一种摆法 对你的Desense有改善效果

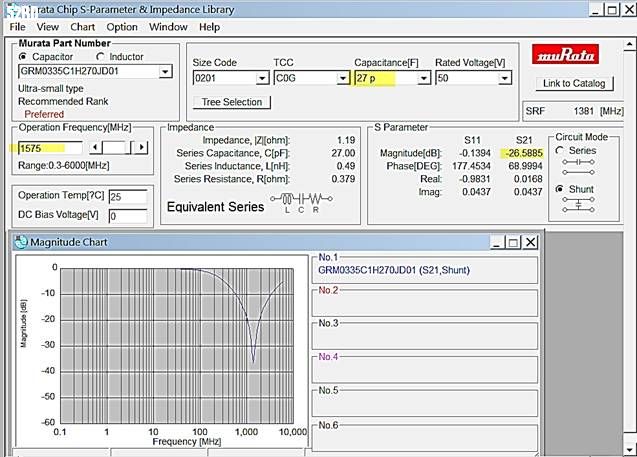

由下图可知 以0201为例 27pF的电容 对GPS频段的干扰
大约有26.58 dB的抑制能力



那如果两颗一起摆 效果会不会更好?

理论上会更好 实际上会更差 原因在于你的Layout



因为这两颗落地电容 你事先电路图上并无预留 所以一起摆的话
肯定是共地 如此一来 其Noise反而会透过共地 直接绕过功率电感
流到你的手机系统
刚说过了 功率电感是用来稳定电流的
换言之 若没经过功率电感 其瞬时电流会非常强
这就是为啥两颗一起摆 实际上会更差之故

再来是VBUS 刚说过VBUS是输入端 如果输入端就有Noise
那输出端的电源 当然不会干净

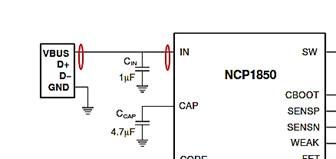

所以可以在VBUS的头尾 同时放置27 pF的落地电容试试




当然 这样就会共地 但情况跟前述例子不同



前述例子是因为两落地电容离太近 且共地上不确定有无Via
在此情况下 当然有可能会让desense更糟糕

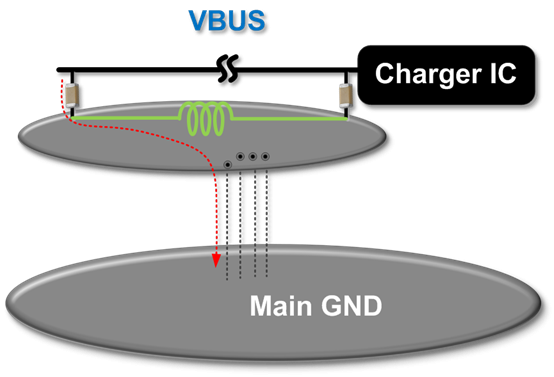

但VBUS通常有一定长度 换句话说 头跟尾有一定距离
此时共地会等效成一个电感 电感对高频Noise是高阻抗路径
所以Noise不会走这条高阻抗路径
再来 这么一大片共地 不可能途中一颗Via都没有吧
所以就算Noise会在共地上流 流到Via处就会下去Main GND了


尾端放27 pF的落地电容 用意是确保进入Charger IC的电源 没有Noise
头端放27 pF的落地电容 用意是确保Noise
不会窜到USB插座或USB Cable




因为USB插座 是一个金属 如果接地没有很好
就会变成一个辐射体 一但有Noise 就会辐射出去 打到GPS天线
此外 USB插座接地不好 那USB Cable插上去时 也不会有良好接地
加上Cable里乘载的是很强的电流 此时Noise也会由USB插座
窜到Cable 然后辐射出去 打到GPS天线
