B39灵敏度问题

感觉像开关的隔离度的值呢?

但是为什么4G的B39正常呢

Timing设置问题?

30dB的损耗能通吗?感觉不通啊

30dB这么大就是不通

modem配置有问题

哈哈 曾经跟你碰到过相同的问题 但是没有解决掉 你看看信令 接收灵敏度应该还是OK得

试下这个。

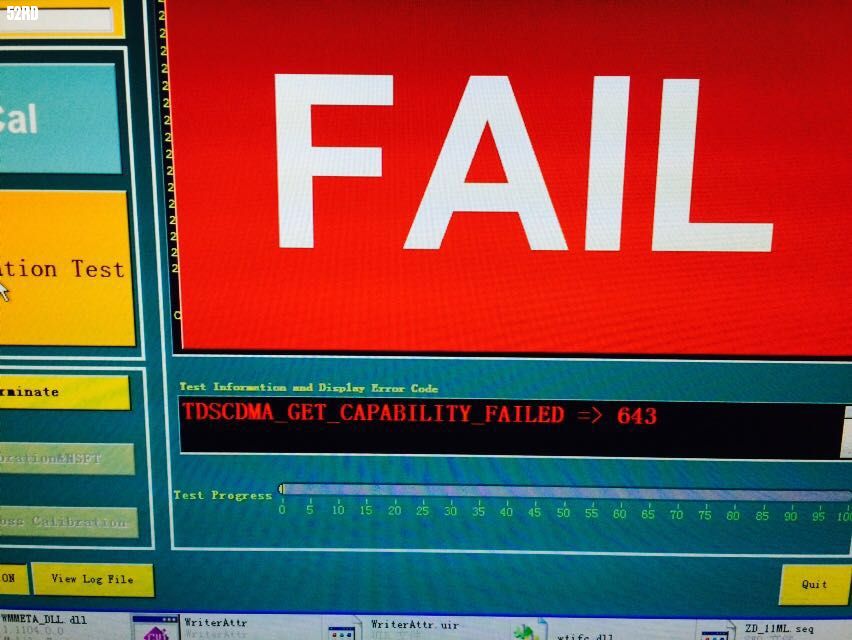

TD-SCDMAs校准，报如图的错误知道啥原因吗

Timing需要怎么设置?

AGC这项勾选和不勾选差异都不大。

那你们校准能通过么?

我也查过modem配置，应该没问题。B34也是按照这样配置的，就没问题。
6169端，B34和B39是一个通道。
//Rx On Data
{
/* module | port , band34 low 16bit , band34 high 16bit , band39 low 16bit , band39 high 16bit */
{ /* 0 */ MIPI_ASM | (MIPI_PORT1<<15), 0x3800, 0x0E5C, 0x3800, 0x0E5C},
{ /* 1 */ MIPI_ASM | (MIPI_PORT1<<15), 0x0500, 0x0E40, 0x0100, 0x0E40},

AGC这项勾选，RSSI值都没什么变化，唯一变化的是DSP power项，勾选后，DSP power的值与B34正常的值差不多，不勾选，则DSP power差很多。

发射是同一个端口，接收不是同一个端口。

接收在TXM是不同的端口，但在进6169时，是一路的

你试试timing的设置看看，之前碰到过类似问题，具体怎么修改，可以咨询下MMMB PA和TXM原厂的人。

配的有问题吧

0X00寄存器写的0x01 这个值要看TXM规格书及原理图才知道是否正确，还要看rf.h文件里面的PORT口B34/B39是否配置一样?

有没有试过整体测试TD放第一位测试?
