TDSCDMA 发射频谱

05-08

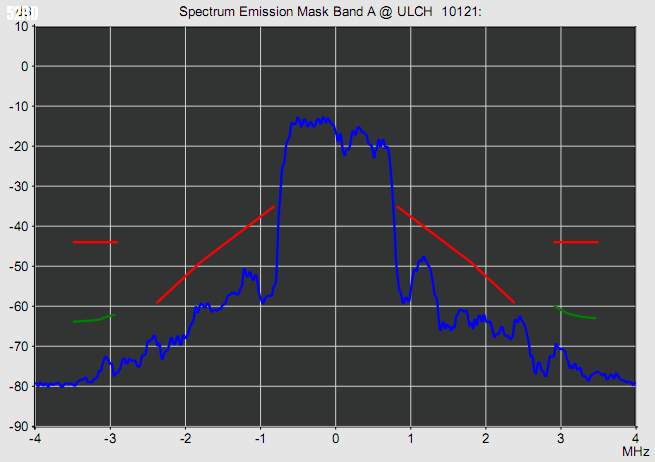

请教下各位,MTK6732+6169平台。测试spectrum emission mask时发现在中心频率+2.5MHz左右的位置有一个干扰点,请问下这个干扰点是怎么产生的,B34的高中低信道测试到的结果差不多,B39也有,但是幅度稍小。@criterion 麻烦大神帮忙分析下,谢谢啊!


更改PA的输入匹配,把对地的两个电容去掉后有所改善,测试结果如下图


新人没人气啊,哪位大神帮忙分析下

那些非单调,是频率干扰,看看匹配,看看PCB阻抗线周围信号,及下层有无数字和clock信号线

SKYWORKS,RFMD,AVOGO,AIROHA,RDA,,TRIQUINT,QUALCOMM,AIROHA,SAMSUNG,HYNIX,SANDISK,Murata,MTK,,FREESCSLE,马威尔,INTEL,NXP,USI,REALTEK,BROADCOM,DALLAS,MAXIM,LATTICE,MICROCHIP,BOSCH.敦南光感
本公司长期收购:代理,OEM,海外工厂(手机,平板,导航,安防,手持设备,无人机,智能家居)等一切库存物料。另有大量现货供应!微信:15013707072 xiaoj168@163.com

看上去略有改善,效果不大啊

PCB没问题,阻抗线都有包地。现在就是不清楚这个2.5MHz的信号怎么产生的,有哪些产生2.5MHz干扰信号的可能呢

不一定是2.5的频率,看着像2.4M,晶振频率多少,MIPI频率多少?

给VBAT电源单独供电看看,6169供电也单独供电试试看

2.5M可能与SIM卡时钟有关,请看下IQ走线与SIM卡时钟是否保护良好

我们的板子,TDS的功率到现在还没有出来呢。6735的

xue xi lai le

解决了吗 小编

小编,请问你最后怎么解决的,我们也遇到同样的问题

MTK6537平台, TD-SCDMA 不识白卡,有谁知道怎么回事吗, 而且TD-SCDMA 不能校准,报TD-SCDMA GET_CAPABILITY_FAILED==643 错误

MTK6737平台,以上说错了
