GPS 天线端匹配

GPS 天线端匹配

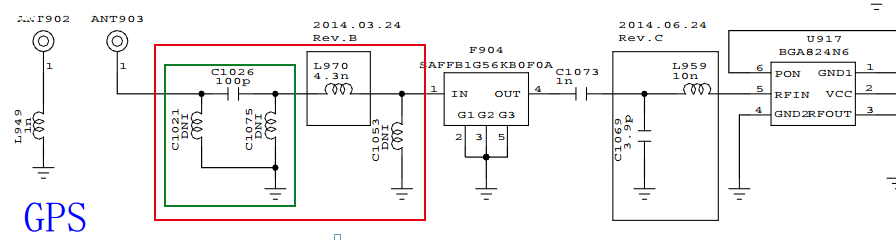

天线是正玄信号每个器件单点到底。电感通低频，选择感知较小的电感，电容用大点的容值，做阻抗匹配（正对红色框）

这个应该和具体的天线有关系，比如做的是pifa或者单极子关系就很大

电感要相互垂直

不懂，来学习一下。

您说的是PCB布局时，电感排列方式垂直放置是吧

请问，红框内的这段匹配是交给天线工程师还是射频工程师来处理?

学习一下！

天线工程师

第一个派型我觉得是预留，用了100pf对高频信号而言就是直通。可以用作天线，也可以用作前端滤波器匹配。串并得电感4.3nh是用于匹配滤波器的。调解滤波器在这个频段收敛的。

那这段匹配要怎么分析?

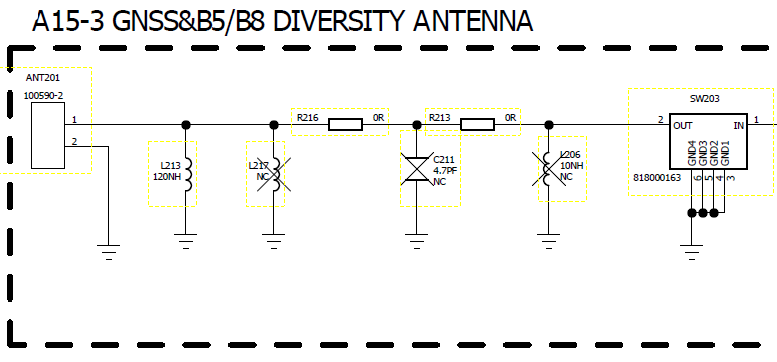

L213 也是匹配天线端的 并120nh 在图上看变化很小，因我不是搞天线的 应该对天线pad这会有影响。 其他的双TT 是用来匹配SW的。要是为了省地留一个TT就够了。

120nH电感，用在天线端对地，是防静电的。
m型匹配很少用，如果天线距离滤波器有点距离，应该是天线端留下π型，L行放在滤波器输入端。
天线端的匹配天线工程师，滤波器端射频工程师，最后肯定是看整机性能。
