RAMP 曲线上各点的意义

Burst的横轴对应的是时间，纵轴对应的是PA的输出功率。
横轴上均匀取16个点，表示PA在每间隔相等的时间开启，并输出设定的功率。
因此横轴上均匀取16个点不对应寄存器，只与PA开启时序有关；
Burst的平坦部分，表示PA将输入的调制信号放大到要求的功率等级（如PCL5），GSM burst的输出功率由Vramp控制，一个10位的寄存器来实现Vramp的量化输出，这就是GSM APCDAC的来历。
burst的上升沿和下降沿变化的越快,表示dI/dt越大，开关谱越大。
如果让PA直接关断，dt很小，dI很大，开关谱就会很大；
如果逐渐降低输出功率，延长上升（下降）沿时间，dI/dt变小，开关谱强度越小。
所以边沿斜率越小，开关谱就会越小。
这就是burst的边沿要划等分点的原因；同时也是调边沿的dac值可以调开关谱的原因。

顶，希望有大牛来解释一下

好问题，坐等大牛来解惑

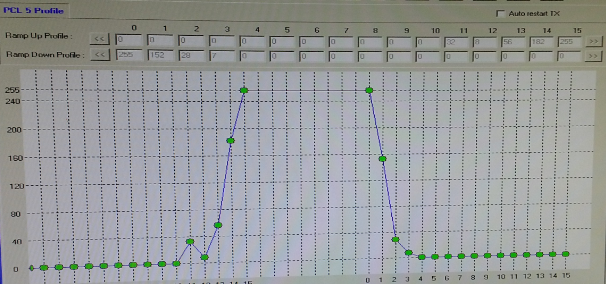

这个是用于决定PA控制脚Vramp上升沿和下降沿波形的数值吧，上升沿和下降沿分别16个数据，对应到时间上为4bit时长。通过改变输出上升和下降沿波形，可以改变主频外的频率成分，对开关谱影响比较大。

简单地说就是Power Vs Time，这是一个发射burst，纵轴是功率，横轴是时间。

pa处于不断开关状态，这个应该是上电波形

俺是来学习的，多谢各位。

来学习学习

学习了 多谢

我就是来打酱油的

由于 GSM 的时分复用原因，将一个业务信道分成 8 个时隙（也就是 8 个物理信道），所以 PA 则需要在每个物理信道的阶段内打开和关闭。但是其打开和关闭为什么用 16 点来描述呢，主要想问下这 16 个点是否有具体的硬件寄存器来对应?

你好，谢谢你的回答！
GSM 每个物理信道的时隙长度为 0.577 ms（156.25bit长度），那么由于 PA 只能在其给定的时隙间工作，这样 PA 关闭的时间就应该是 0.577*7 的时间。那这个时间（0.577*7）在上面的 X 轴有反应出来吗?

这个谁能贴一张Vramp的时序图就好了！

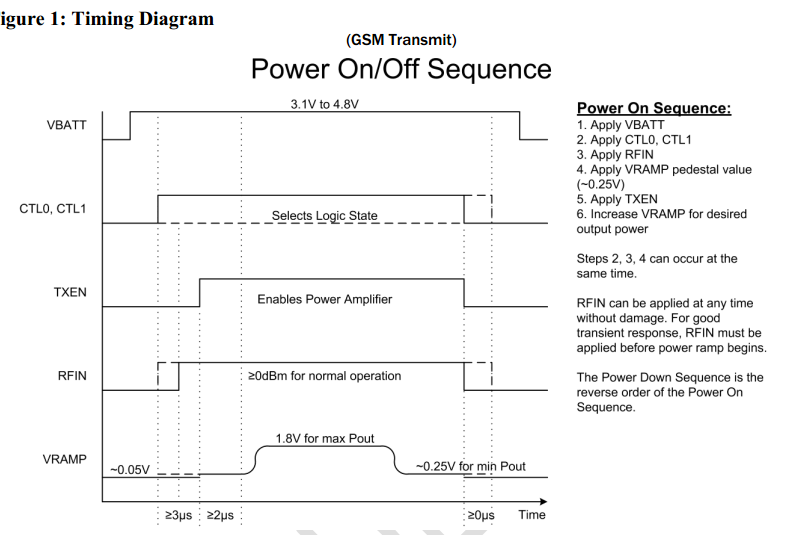

你好，下面是 PA 工作的时序图，请指导！

一个burst 0.577ms。上面的X轴只反映一个burst上升沿和下降沿的时间，burst的平坦部分的时间也是没有显示的。
从时序图来看，Vramp的上升沿和下降沿电压确实是缓慢变化的
burst的有用信息为156.25bit，时间约为0.546ms
这样是不是上升沿和下降沿总时间就是31us?

谢谢，顶你一个！

俺是来学习的，多谢各位

又有一定见识了！

来学习学习

谢谢谢谢谢谢谢

学习了

顶了~

这里面大家都忽略了一点，
这个图是MTK平台，MTK平台GSM 的BURST是通过控制PA的VRAMP来成型，而QUALCOMM 的GSM BURST是在transceiver里面成型，对比 两个平台的PHASEII方案的TXM部分，会发现QUALCOMM的 TXM是没有接VRAMP的,所以两者拉PVT和调开关谱的方式不一样
