关于IQ信号的疑惑

小弟菜鸟，关于IQ信号一直理解的不是很清楚

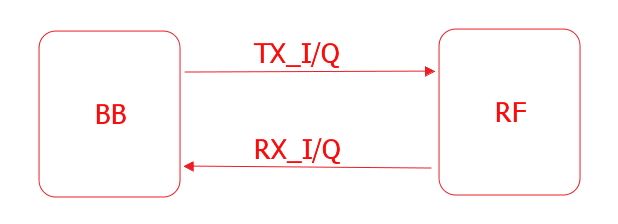

图中TX方向，BB输出，请问输出的数字信号还是模拟信号?是否已经被调制?
RX方向，RF输出，同样问题，是否已经被调制?
从一些资料来看，IQ信号可以映射到星座图上，从原理上来看和QAM调制很相似，但是手机射频中走的调制方式很多，比如GMSK，QPSK，BPSK等，这些调制方式是怎么映射到IQ上去的?

留着，坐等大神解答

小弟抛砖引玉,回答下小编的问题,不对的希望大神指正. 首先BB给transciver的都是数字信号,BB里面现在都有DSP. 你说的QAM调试或者GMSK之类的调试,这些调试的前提是IQ调试,只有先分成正交的两路,才有星座图的概念. 就像你只有X轴没有Y轴,只是一个线,你是没有星座图平面的概念,就像坐标平面一样. 16QAM GMSK 或者BPSK这些就是经过IQ之后在坐标轴上坐标点的个数以及旋转的方式不同而已.大前提都是你先经过IQ调制.BB出来的信号已经是调制好的信号,Tran只负责加载到高频上发射出去.可以理解成BB里面包装好了货物,tran是货车,货物搬到车上运走一样.同样,RX经过tran只是高频载波的剥离,解调也在BB里面了.目前MTK最新平台都是AP BP是一颗芯片,比如6735 .苹果AP是自己的处理器用来跑应用的,比如A7,BP是高通的,是跑协议层的东西.小编可以下载下MTK6169和WTR1625这类的transciver的datasheet看下,会更直观点. 不对的地方请指教.

楼上大神啊 请问楼上所说的AP是应用处理器吗?BP是基带处理器?

额,是的

解释的很直观。赞一个！

我来回答你的这个问题：
从一些资料来看，IQ信号可以映射到星座图上，从原理上来看和QAM调制很相似，但是手机射频中走的调制方式很多，比如GMSK，QPSK，BPSK等，这些调制方式是怎么映射到IQ上去的?
你的问题其实是通讯系统的信号调试部分的问题，以GMSK举个例子吧。
GMSK的星座图类似于直角坐标系，但是坐标轴分别为I和Q，横轴为I，纵轴为Q，方向和直角坐标系一样。
在GMSK的星座图上四个象限中分别有一个点位于坐标轴的角平分线上，且坐标用I和Q的值标示，（1，1）（-1，1)(-1,-1)(1,-1).
手机语音信号处理完之后会变成01数字串，如果要发送一个0，那没GMSK的坐标就顺时针变化90度跳转象限，这时坐标会被提取出来I和Q分别从I通道和Q通道发出；反之要发送一个1就逆时针旋转也得到一个IQ坐标值。
这样连续发送数据就分别得到了I的数字串和Q的数字串了。
也就是说一位数据分别得到一个I和一个Q。
不知道能明白不。
同理QPSK，只是描述坐标点的方式不一样而已，原理是一样的。

学习了高手

感谢回复，找到了这篇文章，可以解惑了
http://www.52rd.com/Blog/Detail_RD.Blog_SHRDFresh_64292.html

感谢回复，另外我看到这篇文章，讲解的很清楚，与大家分享
http://www.52rd.com/Blog/Detail_RD.Blog_SHRDFresh_64292.html

高通的transciver中一般是没有ADC的，ADC基本是在BB端，transciver端是通过变频后完成IQ信号和单独信号转换的，所以BB给到transciver的信号应该是模拟信号。

前排学习~~

http://www.52rd.com/Blog/Detail_RD.Blog_SHRDFresh_64292.html
看到这篇文章，写的很好，与大家分享

传统的数字微波理论，是分为三个部分，数字处理，调制解调，射频。
数字处理，就是原始码流的处理。进行编码（不归零码等），校验编码（FEC，CRC），扰码（卷积积分，让能量均匀分布，加强抗干扰能力），这个时候形成一个新的数字码流。有人叫这个部分的处理是基带处理。
调制解调部分，QPSK，BPSK，QAM等指的就是这部分的调制方式。将信号编码，提高通道利用率，例如QPSK，将两bits的二进制数（00,01,10,11），用四个相位来代表上，达到一次传输的作用。QAM是幅度加相位的调制方式，可以进一步拓宽带宽的利用。在传输中有16QAM，64QAM，256QAM，512QAM，在相同带宽下达到更高的数据传输速率。为进一步提高频谱利用率，将这四个相位信号调制到正交的不相干两个分量上，这就是I和Q信号，形成一个中频信号，就是IF。Modem最后的输出就是IF，这个信号还是板内的传送。映射关系本来只要发和收的约定一致就可以啦，实际上标准里都有相位图的定义。在现在手机设计的时候，有人将Modem的一部分处理化到基带中，Modem输出到RF和从RF接受的信号都是调制好的模拟中频信号IF。
RF射频，就是将信号发射到空间。这部分会有一个本振，用来产生发射的RF频率信号，IF信号调制到这个RF射频载波信号上。接下来就是PA，经过PA放大，经过RF匹配电路，耦合到天线发射出去。

学习了

精辟 学习了

精辟 学习了

精华啊，吸收了……

不同意三楼的说法:BB出来的是数字信号,在Transeiver里经过DAC，再进行调制

哥们,可能不同平台的tran内部不一样...我这边看到MT6169是由DAC的,BB给到tran的是数字信号,会在6169内数模转化后变成模拟信号,再与LO混频发出去,理解不对的地方还请指正

我说的也就是BB给的是数字啊,到tran经过DAC转换

学习大神

1.为什么用IQ调制，因为IQ调制俗称万能调制，它能够实现很多种调制，比如bpsk、qpsk、16qam等，假如此时你需要qpsk信号，则只需要改变I Q支路前面的系数就行了，这就是所谓的星座映射，把I Q支路乘以不同的系数就能映射到星座图上不同的点也就能实现不同的调制。
2.IQ调制后已经是模拟信号了，IQ是通过正交实现的，那正交又是如何实现的呢，IQ的正交就是通过sin和cos实现的，而sin和cos就是模拟信号，只是此时的IQ信号的频率较低罢了，但已经是模拟信号了。
3.IQ信号进入transceiver后升频然后发射就更不用说了，就是模拟信号。
4.数字信号就是话音信号经过adc转换之后，比如信源编码、信道编码等就是数字信号，一旦IQ调制后那就是模拟信号了。
小弟不才如有错误的地方请大侠们指正。

大神很多么

谢谢大神们

从高通的WTR的SPEC可以看出，IQ就是模拟信号，但是MTK的IQ确实是数字信号

原始数据经过映射（星座图）生成IQ两路，然后脉冲成型IQ两路都生成一定采样率和分辨率的IQ bit流，经过各自的DAC后生成模拟IQ信号，之后就是IQ正交调制。

不同意三楼的说法:BB出来的是数字信号,在Transeiver里经过DAC，再进行调制

前排学习~~

最新MT6797+MT6176 ，BB给tran 的IQ信号明确是模拟信号，不过其他平台也有数字信号的情况，所以BB给到tran的IQ到底是数字还是模拟，可能需要对应的spec去确认。目前看模拟信号应该是大趋势

说到点子上了，IQ信号基本都是在基带侧做的数字调制和解调，调制好的信号已经是模拟IQ信号，模拟IQ信号输出到TRANSCEIVER中，然后高频调制到PA，天线发射出去。接收端相反。

很受用，谢谢。

既然Transceiver中有DAC，那么BB到Transceiver之间的信号毫无疑问肯定是模拟信号，否则DAC换成开关就可以了，干嘛要费劲的弄个DAC

的顶顶顶顶顶顶顶顶顶顶

厉害了，大神们

学习！

高通平台确实DAC在BB里面，是模拟信号。
