关于SKY77643的困惑

各位，SKY77643是不是也分高中低三种增益模式，在3G PA当中，控制PA 模式的是VM1 VM2两个脚，相应的在ini文件中也会有这两个脚的逻辑，但是SKY77643当中，ini文件中也会有VM1和VM2但是脚位上并没有这两个脚。那SKY77643是怎么控制PA的增益大小的，另外DC2DC这个电压到底是指的什么，有什么作用，请高手帮忙解惑！

楼上说的不正确，
请百度mipi rffe
简言之，相当于之前3gpa因为增益阶梯小，通道开关少，所以使用gpio控制输入，进入4g时代，你想控制这么多的开关，不是几个gpio能解决的，多了的话，就比较占用管脚。所以使用了类似i2c的总线方式，也就是mipi rffe，所以，各个开关的通断，pa功率的大小，都是mipi协议写入到pa的寄存器中的。
不懂的可以看datasheet，里面是有写的啊！

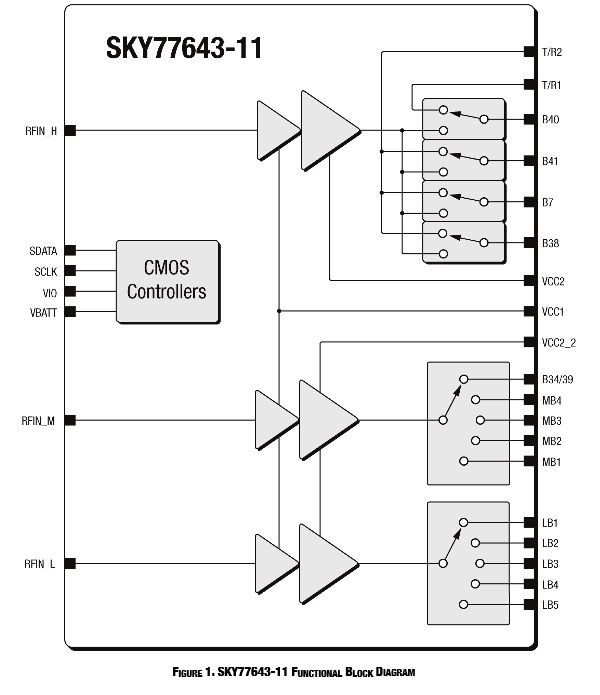

SKY77643分高中低三种增益模式,通过VCC1,VCC2,VCC2_2电压的高低来控制PA输出功率的高低。

那你给详细的解释下！谢谢！

学习了。

楼上正解

MODEM文档中的BIOS来控制增益的

现在PA增益由之前的GAIN mode 0 1 2这种几级增益变成偏置电压去控制了

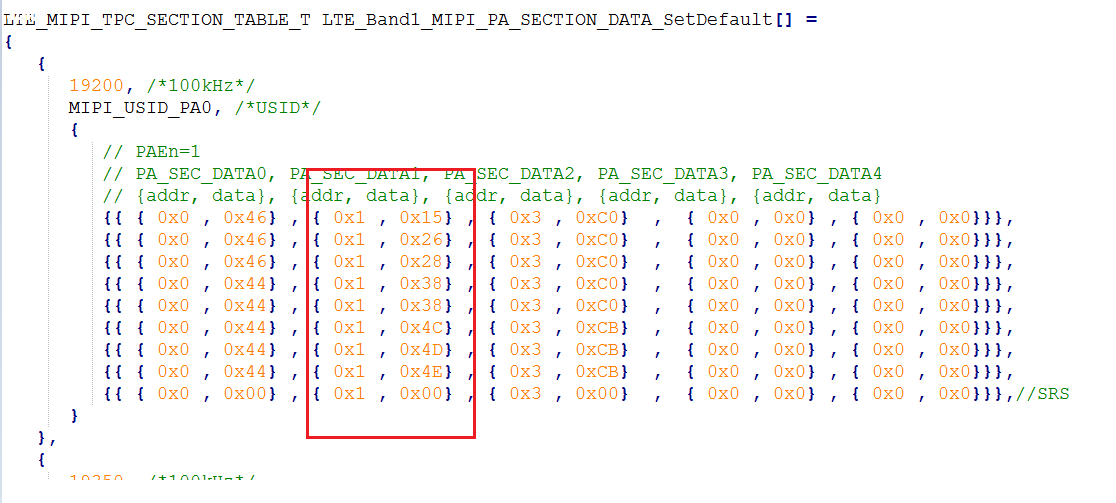

例如下图这个


对应的是你modem中配置的PA bios值

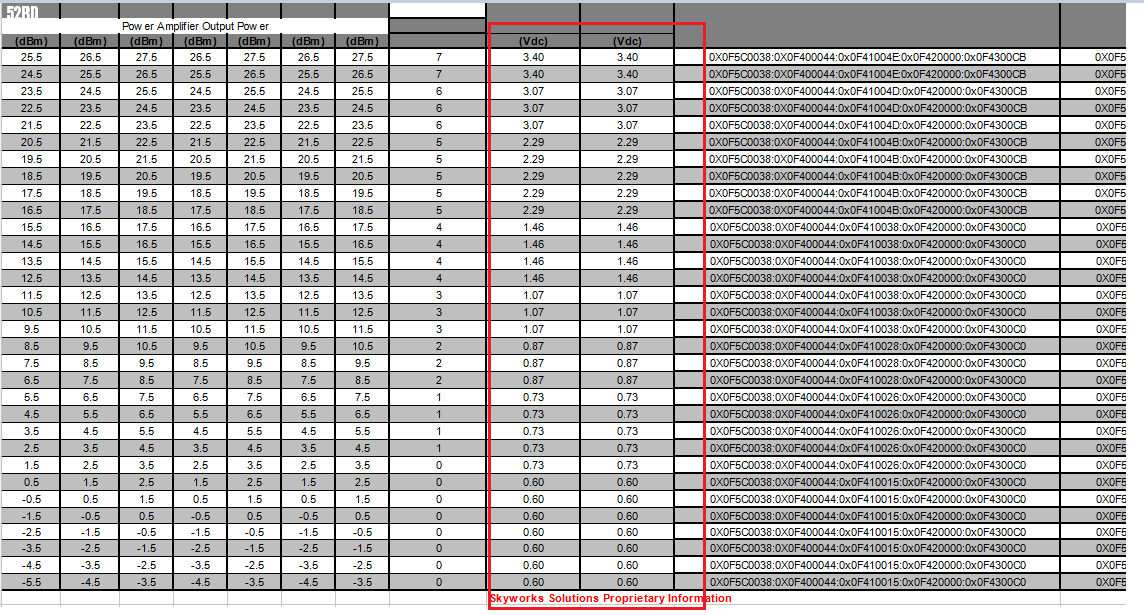

这个值是PA厂家推荐的，如下图的格式

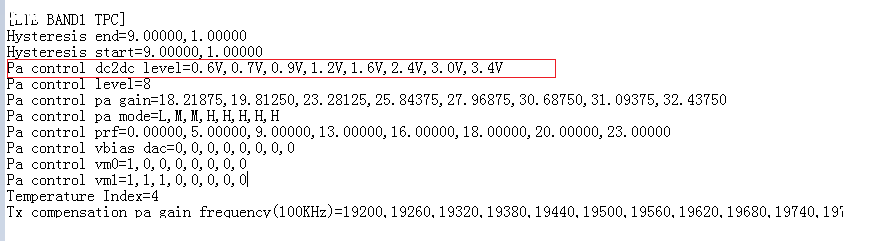

一般ini文档里的DC2DC电压是可以微调的，只要不离谱，对你的电流ACLR和内环功控都是有改善的。

那高通的Bias是怎么对应的呢?如果方便的话能帮忙解释下吗！

APT table啊，自动跑出来，XTT校准调用

学习学习

学习，学习

感谢分享，另外，ini里面的DC2DC电压如果可以改变的话，那我们modem当中写进去的是一定的。哪个才能起作用?如果两个电压不一样的话

所以说modem不好变，需要重新编译软件，但是ini里的DC2DC电压可以调整的，只是modem的PA bios对应ini电压差异不能太大，需要慢慢调整
