50欧姆线宽问题,请大虾们作答
05-08
我想做个仿真,算一个4层板子的50欧姆线宽,但是走线是在第三层,走线的上下介质层厚度,介电常数都不同,哪个软件可以做这样的仿真,如何仿真,ADS找了一个晚上,还是没找到这个功能,有没有其他好用的软件呢?
另一方面,如果靠理论计算应该如何算呢
新手指点,请大虾们帮忙。感激涕零。
另一方面,如果靠理论计算应该如何算呢
新手指点,请大虾们帮忙。感激涕零。

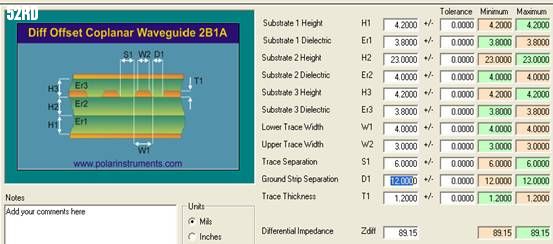

用Polar Si9000 就可以了
PCB板厂 也是都用这套 在帮你计算阻抗
不过其实不需要这么麻烦 因为很多PCB参数你不知道

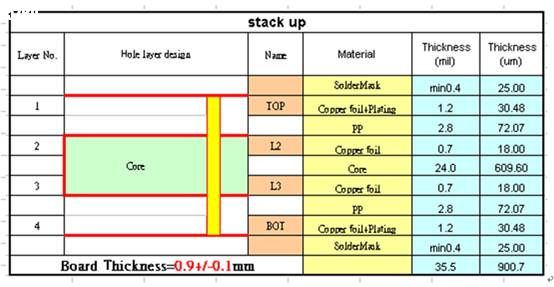

还要跟厂商索取很麻烦 所以通常是要个迭层

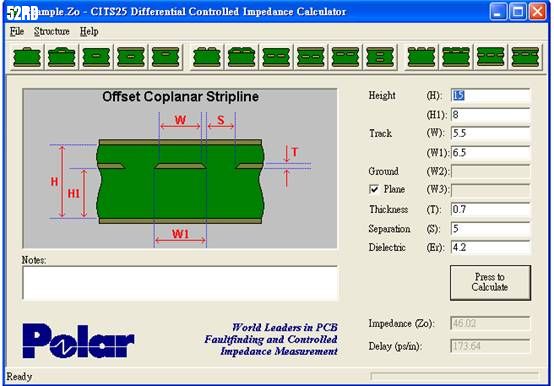

然后用个阳春一点的Polar CITS25
稍微计算一下线宽 然后走线
Gerber Out时 再请PCB板厂将需做阻抗控制的线
调整成他们所计算出来的线宽 这样就可以了
这个不是标准的带状线了,仿真比较麻烦,建议Ansoft designer试试看,可以对不同的层定义不同厚度和介电常数。
小编太厉害啊,介质厚度都不同,真没想过啥样子。
要不你单点看每一段的。
直接上电磁仿真软件,CST、Ansoft HFSS
用HFSS仿真比较准确。另外给个建议,如果你这段线很短(在smith圆图上转不了多远),不要太纠结阻抗,接近50欧姆也是可以用的,毕竟做的是工程。
谢谢分享
