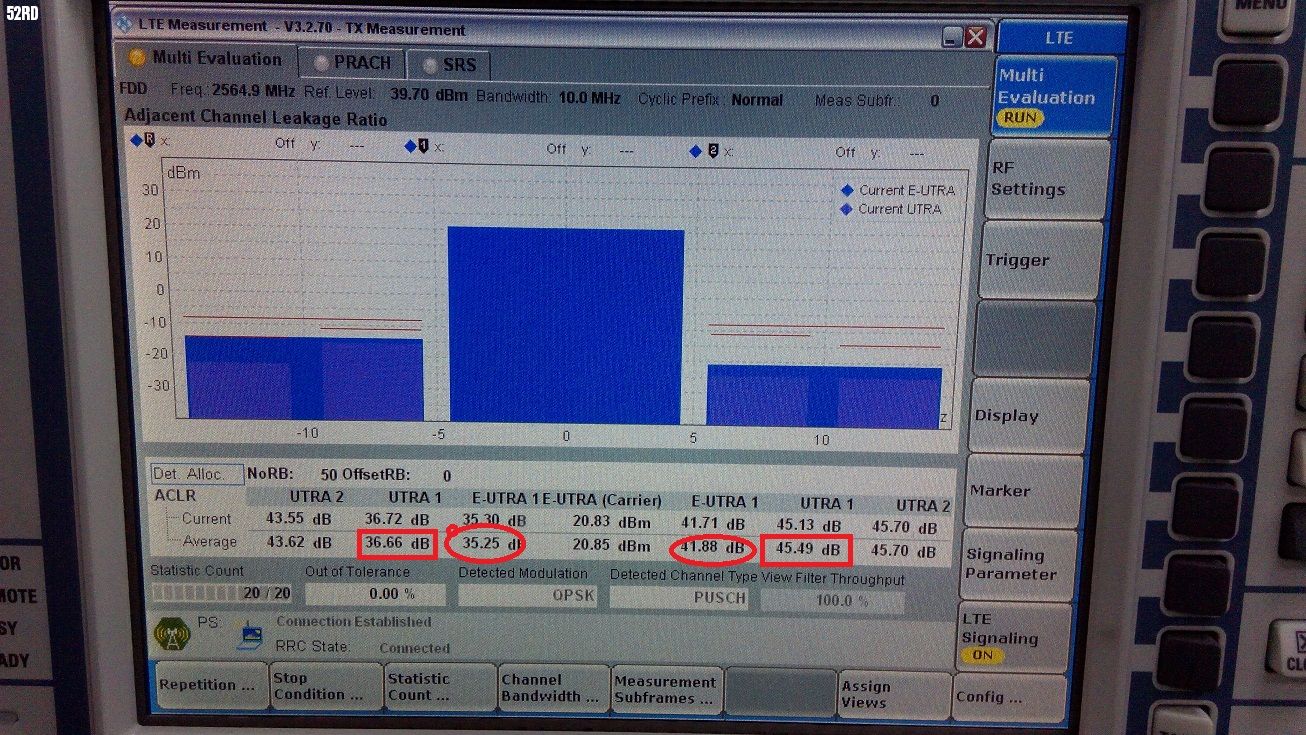

ACLR 左右两边不平，相差较大

高信道的频点是2565MHz，而band7 tx频带是2500~2570MHz
+10MHz 已经在BAND7 TX带外了，双工可以滤除一部分
-10MHz在带内，滤不掉
所以ACLR两边差异大
根本原因是loadpull没调好。

坐等高手

小编，这个与测量的RB值的大小，RB值的位置有很大关系，只要能够标准，有大于3dBm的余量就是正常的。
你可以做实验，把RB位置分别放在low和high，就会很明显看到ACLR的差异。

DDDDD

我这WCDMA band8 -+10mhz的地方ACLR相差15~20db请问怎么好的方法吗?收敛和匹配都还好，其他指标也没什么问题

你这个是10M满RB的情况，不存在RB位置的关系，一端的ACLR好只是因为那端出了双工的band edge被抑制下去了，还是匹配要继续调

双工调了好久，目前是调试到的最佳值了。
现在没有太多的时间测试是不是PA前端就不平了，有没有可能是前端输出时就不平了?

看参数，这应该是FDD B7的10M带宽高信道测试吧?
右边的ACLR测试频点，已经出了B7的频率范围了，可能是双工器抑制了一些功率，导致测量结果更好，左边的在B7频带内，不存在这种情况。

肯定是PA出来就不平的，但是归根结底还是loadpull的原因，band7的无源调试有时候会测不准，而且双工插损大的话会导致PA输出功率变相提高，ACLR自然变差

关注ing。

这个问题可能跟功放的特性有关
小编用的是哪一家的功放?

关注ING

老生常谈

双工插损大的话，怎么会导致PA的输出功率变大?不懂，求解?

RFMD的

变差可以理解，主要是两边不平。 Loadpull只测ACLR1或ACLR2,不去区分是正偏和负偏的吧，那就是还是双工的问题，没有调在频段的的中心频点，现在调的中心频点偏点了?

损耗越大，测试点处要达到同样的tartget power值，那么PA输出的功率肯定会越大

00000000000000000

低信道还好，中高信道都差不多，很不平。
应该还是双工的中心频点调试的问题

RFMD这几年貌似很少人在用了
小编你检查看看电源的地方是不是bypass电容离PA太远
或者换几个电容值看看，特别是几uF的那几个

S參數smith chart能貼一下看看嗎?
ACLR不平有時不是PA out調適就能解決的,有時也會關係到transceiver到PA這段中間的matching~

嗯 现在用sky的很多
bypass电容位置放的还比较好，bypass的会导致两边不平吗 ?

调试发现是TC到PA的匹配有比较大的影响，只是在transceiver到PA的匹配怎么会导致ACLR差或不平呢。

應該是說如果進PA的ACLR本身就有歪一邊,過PA後這問題就會被放大

我意思是在进PA前都是宽带的，应该不会导致歪在一边。除非是调制后出来就歪了，那这样调外边的匹配似乎不能解决问题。

学习中

小编，你让手机保持和综测仪通话，先用一个射频探头探测一下发射链路上的各个节点，RFIC输出口，PA输出口，天线口，看看是哪个地方开始不平坦的，就在哪个地方开始调。
另外，你最好把SEM图也贴出来，可以看到频谱的细节。

双工器的TX filter，看S11进去是什么样子的，看S21有没有偏掉；另外，可以参考楼上的看一下。是不是transceiver输出就不对。

还是测一下PA的输出吧，源头都不好的话， 后面怎么调整都没用

但是你测试的时候，但看一个信道，那么Tc发的就是那个信道的功率了，不是宽频信号了。自然，那时候的ACLR是最理想的，比PA后端更好。TC到PA的匹配也是可以影响ACLR的。

混乱了，召唤大神。

瓦靠,我遇到和小编一样的问题了,最后解决了吗?是不是调tran到PA之间的匹配阿?

首先是双工器一定要调试到较为收敛状态，
其次的原因就是PA loadpull和PA的输入匹配了

亲，看看loadpull吧，有的原厂会给你+-5Mhz的ACLR的loadpull的

一般来说，左右不平都是电源引起的，检查一下电源部分吧

所有信道都偏 还是个别信道? 相邻信道不能差这么多吧，

你这个LTE的，ACP 和你RB的位置已经RB多少都有关系。有你现在这个余量，没问题，也是正常的

功放的记忆效应导致，调功放匹配及供电电容

Loadpull上high/low的位置本身相距稍远，调到它两中间就差不多了。

38楼正解！

是需要调匹配和电容
记忆效应能否详细解释下

简单的说，记忆效应是指功放的输出不仅与当前输入信号的幅度和相位有关，而且与之前的输入信号有关（累积效果）；网上随便可以找到详细解释，一般把记忆效应分两种：热记忆效应和电记忆效应，前者主要有功放的功耗和散热决定，后者主要由供电和匹配决定；通常情况下，热记忆效应在设计板卡散热时处理，故影响较大的就是电记忆效应。

“heymen07”说的就是从减小偏置阻抗的角度来改善记忆效应，也就是供电；个人不太了解小编的整机结构，但是ACPR双肩不平，几乎可以确定是功放非线性带来的问题(也就是记忆效应导致的非线性），调匹配吧，尤其是驱动级和末级管子的匹配，单管调试时查看ACPR,级联后也要查看（个人意见，大家一起讨论）

小编，最后调好了么?给大家说说啊。

大神，多谢

还是调匹配，最后虽然没有完全很平，但是正常了。当时可能调试板子吹的太多了，所以怎么也测试不好。
原因的话可能如 luyk24说的，受教了，第一次听说记忆效应 ，，，，，，，，，，，，，

关注ing。

学习了

这个我试过以前也试过，有效果。哈哈

不平，匹配的因素较大

关注ING

持续关注中........

其实还是基带阻抗的问题

学习了，不错。

使劲把低的调大 不要变成短板

关注ing。

关注一下。

之前也遇到过，调试了下TC到PA,

学习中

现在也遇到这个问题了，还没有解决
B7的末端信道双肩差的接近10dB，其他信道还ok
