PCS1900正负1400khz调制谱不过，有同行遇到过该问题没

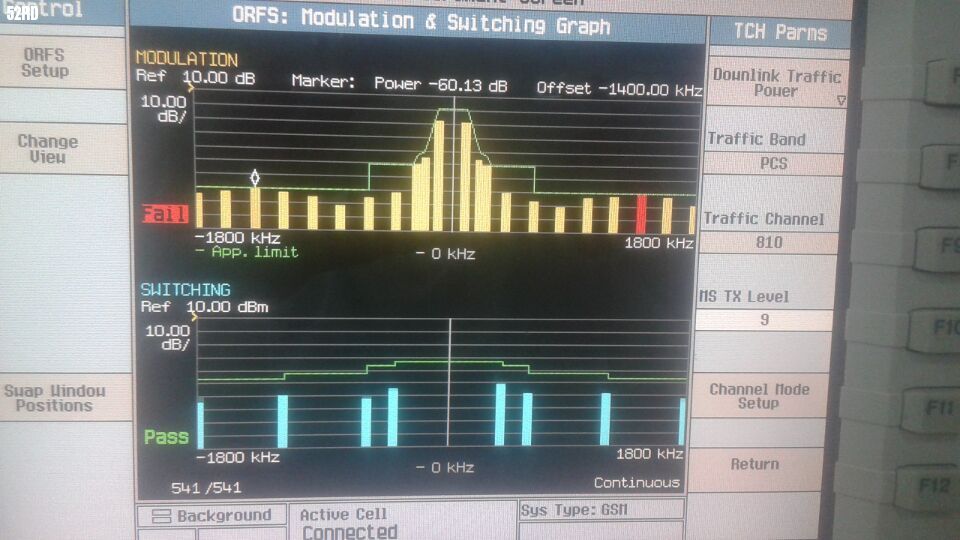

MT6735平台，2G性能PCS1900正负1400khz调制谱不过，怀疑是有干扰：该Vbat电源滤波电容，PA输入匹配，Vramp引脚做RC滤波，TC电源，效果均不是很明显，有哪位同行处理过该问题.......

MS TX Level 是9等级嘛?我看见我们公司的都是 5等级啊！

做个记号，等解答

将稳压电源的电容加大并且靠近收发器。

目前22uF

看上去整个频谱的余量都比较临界啊

坐等大神

明显是tc周边电路需要处理

小编您再把信息列全些，用的什么PA，PCS其它功率等级是调制谱是什么情况，PCS其它频率又是什么样，GSM900，DCS1800又是怎么样?

是EDGE 还是GSM，如果是EDGE请检查modem PA 的配置。
如是是GSM，请检查电源，调制谱和电源比较相关，可以外灌电源度一下。

Sky7791,PCS功率等级9,10,11差，两边很好，GSM900,850,DCS1800都正常，就这个1900有问题

是呀，就1900这个情况，很是郁闷

TC周边，具体点，我都检查过，还是排查不到原因

1.4MHz，感觉是不是开关切换的频率，

是否背光干扰?

屏的两灭有一定影响，关了屏要好一些

单独测试一块主板（不用装上整机，单独一块PCB主板）的调制谱看看，先确定是主板问题还是外围器件干扰问题

MTK说过中频到PA的走线长度如果与波长成某一比例有可能出现TX issue，不知道他说的TX issue包不包括这一个。建议避开1500~2000mil这个区间。

摘除背光芯片，然后再去看，如果没变化，那就集中精力到VBAT上吧

这个实验做过，一样的现象，不过

感觉是PA供电问题，可单独供电pa测试看看

坐等大神

Tranciver 的电源滤波呢

电源上有干扰，加个100uf的电容就能解决了

标记一下，学习

等待高手解决

你这个问题有点难定位。不过你可以试一下，根据以往的经验，在PA的电源上放个22uF的电容（靠近PA放置），应该会有比较好的效果。

试一下去掉TCXO外接19.2MHz输入试一下。

上面有一个22uF的电容

不是这个原因，做了实验

额，这有点尴尬。或许你可以用频谱仪看看，如果正负1.4MHz 和 正负2.8MHz 都凸起的话，就着重检查PA电路和周围器件，如果只有正负1.4MHz有凸起，就着重检查transceiver电路和周围器件。

静等大神解决

小编，是否解决?怎么解决了?我的插入USB后正负1400khz调制谱后变大而不过

学习啦

结果呢?

请问小编只有level 9、10、11有吗?

PCS1900只有特定的信道有干扰还所有信道都有干扰?

如果说和电源有关系的话，按照常理应该高功率等级的调制谱更容易FAIL、为什么level 0、1 等高等级正常?
很费解。
