camera MCLK干扰问题

把问题描述的一些吧，这样说怎么回答~

1、摄像头贴导电泡棉；
2、改为26M.驱动电流2mA;
3、电路改电阻值。

改为26MHz，还是在带内

要求是多少

mclk干扰射频?

是的。

1、加展频芯片；
2、源端串22欧姆电阻对地33PF；
3、降低IO口驱动能力；

详细点，干扰哪个频段了?

增加LC滤波电路

确认是辐射到天下干扰还是电路上干扰。
可以使用以下方法试试
1. 改频率
2. 电流上串磁珠，并电容
3. 查走线上有没有干扰路径
4. 包camera

1. 减小驱动能力
2. 加SSC
3. 修改PCB，加ground guard。

小电容滤波，这个需要慢慢调试。

同求，目前仅采用加电容，有改善但干扰依然存在

从硬件角度的话，根据以前的实验，加22PF电容，噪声改善5dB，串磁珠改善24dB，串磁珠加并电容改善28dB。附件是具体数据。

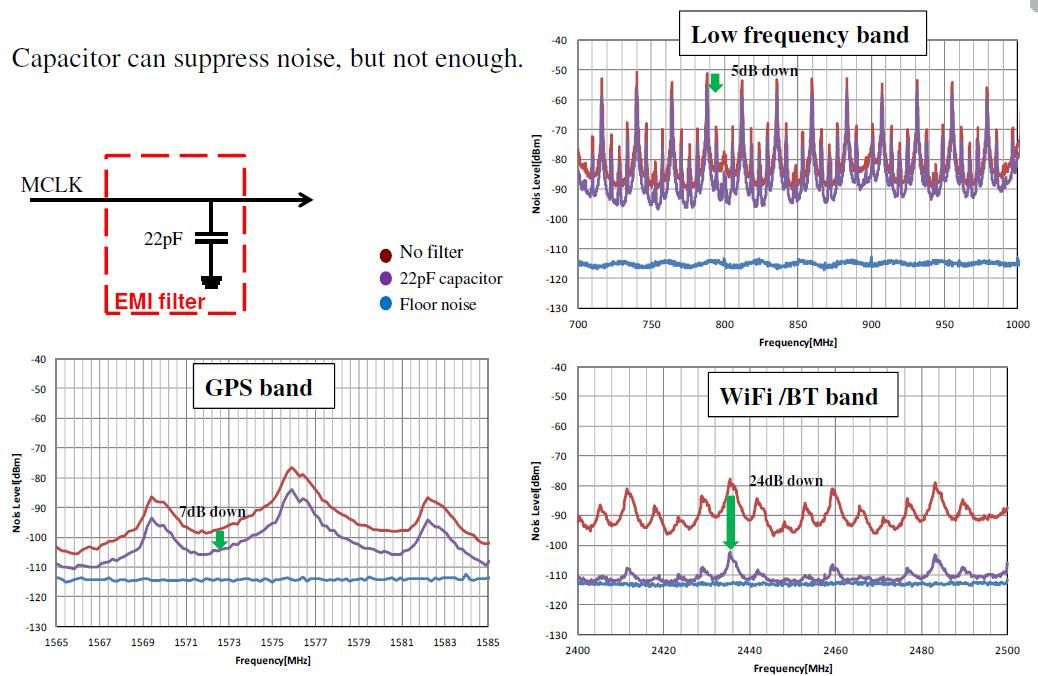

cap

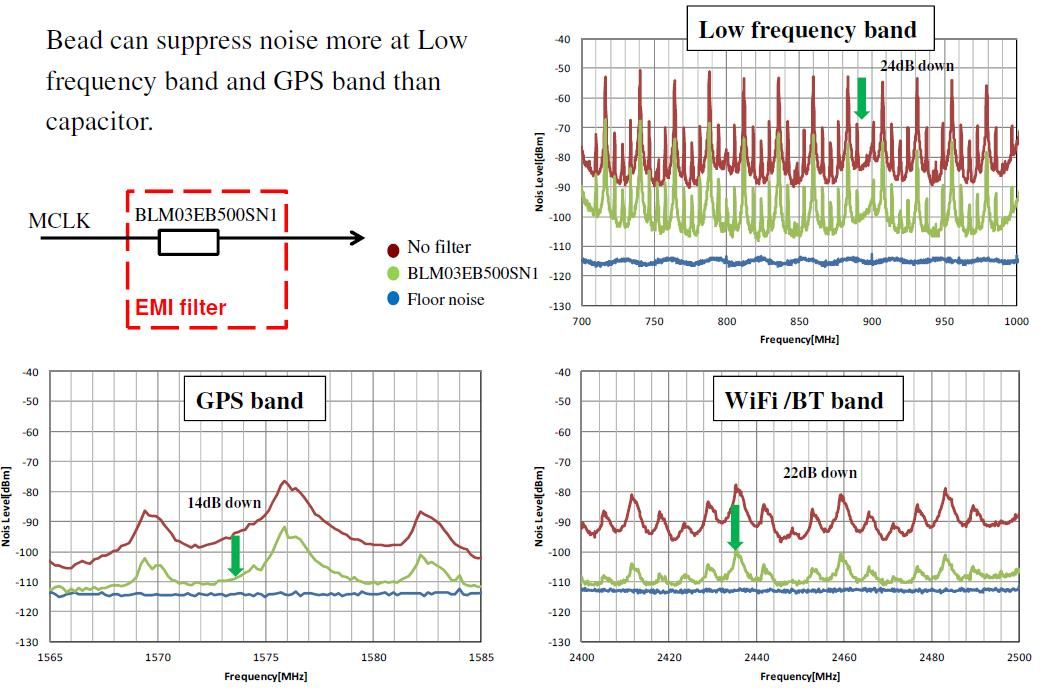

beed

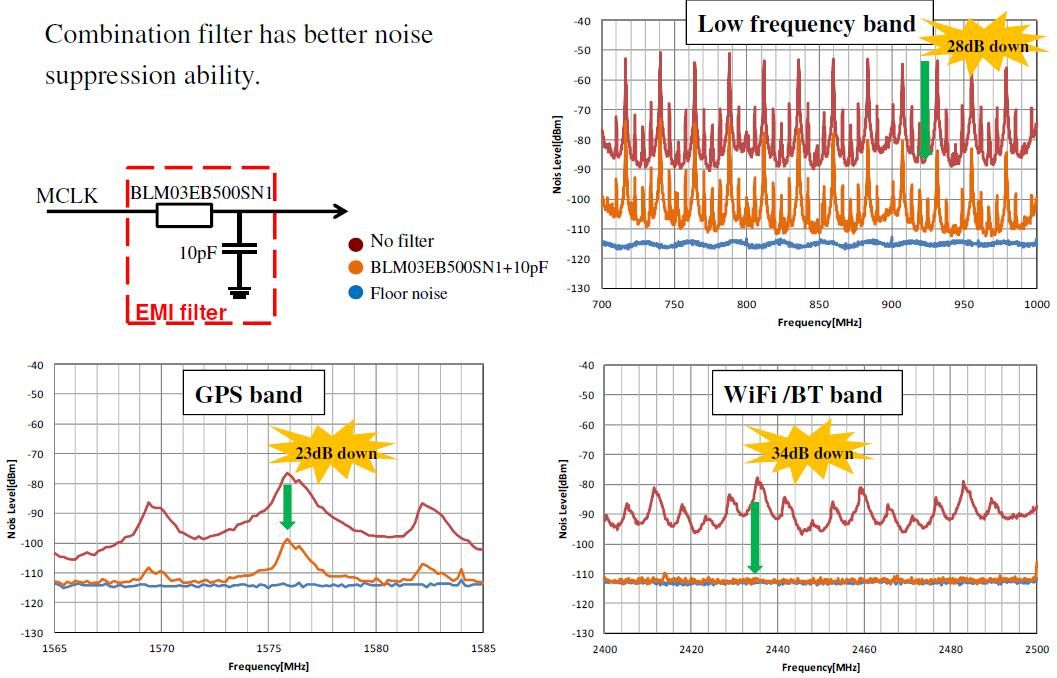

beed+cap

学习一下

今天也刚好遇到类似的问题，当前置摄像头开启时，会对低频的接收灵敏度有5db的干扰。

摄像头与主集天线分别在大小版上，所以排除了摄像头对天线的直接耦合干扰的情况。

初步怀疑是摄像头的走线影响到了XO的供电线路，通过XO的供电映入了干扰。

查看LAYOUT发现，前置摄像头的CAMID脚的走线和XO的供电走线大概有5MM的长度上平行走线。更加确定了猜想。

明天去查看一看摄像头的规格书。到时会把解决方法贴上来。

建议小编还是从基本的LAYOUT查找问题吧。

谢谢，请问这段平行中间没有用地隔开?
